首页  >  产品百科  >  09.03290.01

09.03290.01

产品分类: 滑动开关
厂牌: EOZ
产品描述: EOZ SIP开关, 2位置, 单刀单掷触点, , 通孔安装, 滑动执行器
供应商型号: R-SWITCH5704
供应商: 海外现货
标准整包数: 100

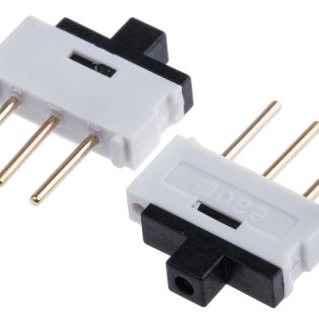

EOZ 滑动开关 09.03290.01

09.03290.01概述


    产品简介


    1K2系列转换开关是一款专为所有PCB(印刷电路板)应用设计的产品。作为市场上最为紧凑的切换开关之一,它非常适合用于替代跳线。1K2系列具有标准红色或扩展黑色滑动执行器,可立即识别开关位置,使得操作更加直观。此外,1K2系列提供了直角和角度两种PCB安装选项,适用于不同的应用需求。

    技术参数


    - 工作电压/电流:额定12V,500mA;最大电压24V;最小电压10mV,1mA。
    - 隔离电阻:>10,000 MΩ(100VDC)。
    - 接触电阻:<22mΩ。
    - 电气寿命:1,000次操作。
    - 开关额定功率:6W。
    - 电气强度:250Vrms(50Hz)。
    - 开关动作:保持式。
    - 操作行程:1.6mm(名义值)。
    - 机械寿命:10,000次操作。
    - 波峰焊接抗热性:250°C,5秒。
    - 手动点焊指导:建议使用直径3mm的烙铁头;使用Sn/Ag/Cu型焊锡;焊锡温度为350°C到370°C之间;焊锡时间不超过5秒;每次焊锡应用后需要休息一小段时间以避免过热。

    产品特点和优势


    1K2系列转换开关的主要优势在于其紧凑的设计和可靠性。采用镀金重触点设计,使其能够在极端环境下依然能够可靠运行。此外,它的标准(红色)和扩展(黑色)滑动执行器便于识别,操作简便,极大提高了产品的可用性和易用性。

    应用案例和使用建议


    1K2系列转换开关在多种应用场合中都有广泛应用,如电源管理、信号切换等领域。根据手册中的描述,它可以用于替代跳线,在不牺牲性能的前提下减少空间占用。在实际使用时,为了保证最佳效果,建议遵循手册中的指导进行正确的安装和维护。特别是对于需要波峰焊接的情况,需要严格遵守相关的操作规范,以确保焊接质量和产品的稳定性。

    兼容性和支持


    1K2系列转换开关与各种PCB设备兼容,可以根据具体的应用需求选择合适的安装方式。厂商EOZ提供了详尽的技术支持和维护服务,确保用户能够获得最好的产品体验。

    常见问题与解决方案


    1. 问题:无法正确焊接。
    解决方案:严格按照手册中的手动点焊指导进行操作,注意焊锡时间和温度的控制,避免过热。

    2. 问题:开关操作不顺畅。
    解决方案:检查安装是否正确,确保没有外力影响开关的动作。必要时可以重新安装。

    总结和推荐


    综上所述,1K2系列转换开关凭借其紧凑设计、高可靠性和易于使用的特性,成为市场上非常有竞争力的产品。无论是从功能还是性能角度来看,1K2系列都能满足大多数用户的需要。强烈推荐给对性能和可靠性有较高要求的应用场合。

09.03290.01参数

参数
执行器长度 2.9mm
机械寿命 10000Cycles
开关功能 -
最大交流触点电压 24V
最大直流触点电压 24V
触点时间 -
电流额定值 -
电压额定值 -
长*宽*高 10mm(长度)*7.9mm(高度)
通用封装 SPDT
安装方式 通孔安装

09.03290.01厂商介绍

EOZ公司是一家专注于提供高性能材料解决方案的企业,其产品广泛应用于多个行业,包括****、汽车、电子、医疗和工业制造等。EOZ的主营产品分类主要包括:

1. 高性能塑料:这些材料以其轻质、高强度和耐化学性而闻名,适用于需要减轻重量和提高耐用性的应用。

2. 复合材料:EOZ提供的复合材料结合了多种材料的优点,如高强度、轻质和良好的热稳定性,适用于高性能结构部件。

3. 特种橡胶和弹性体:这些产品因其优异的弹性和耐磨性而被广泛应用于密封件、减震器和软管等。

4. 热塑性弹性体(TPE):EOZ的TPE产品具有良好的柔韧性和耐温性,适用于制造各种软质部件和消费品。

EOZ的优势在于:

- 技术创新:公司不断研发新技术,以提供更高性能的材料解决方案。
- 定制服务:EOZ能够根据客户需求定制材料,满足特定应用的性能要求。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 全球网络:EOZ在全球范围内拥有生产基地和销售网络,能够快速响应全球客户的需求。

EOZ致力于通过其高性能材料推动行业进步,为客户提供创新和可靠的解决方案。

09.03290.01数据手册

厂牌 PDF简要描述 下载
EOZ 滑动开关 EOZ 09.03290.01 09.03290.01数据手册

09.03290.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.657 ¥ 5.7615
库存: 1400
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 576.15
直接购买
加入购物车
