09.10290.01

产品分类: 滑动开关
厂牌: EAO
产品描述: 12V(DC) 焊接安装,通孔安装
供应商型号: 4337243
供应商: 海外现货
标准整包数: 1

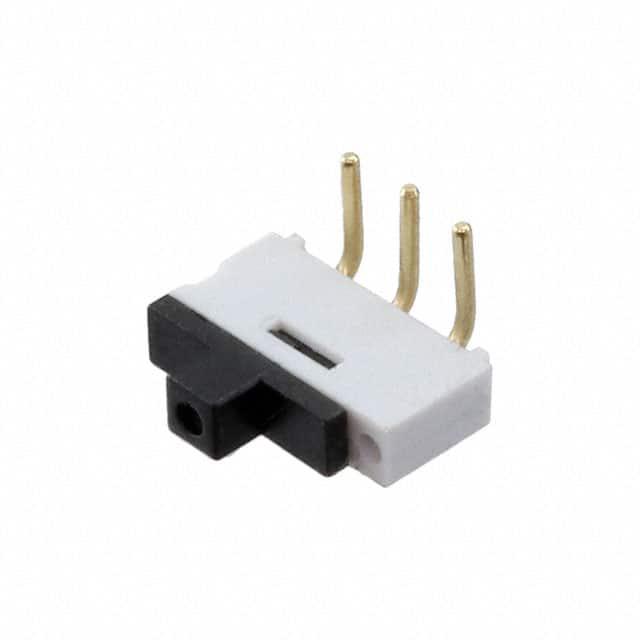

EAO 滑动开关 09.10290.01

09.10290.01概述

    EAO 1K2 系列 PCB 滑动开关:您的最佳人机界面解决方案

    产品简介


    EAO 的 1K2 系列 PCB 滑动开关是一款紧凑型转换开关,专为 PCB 应用而设计,堪称市场上最小巧的切换装置之一。该产品因其便捷的安装方式和可靠的操作特性,常用于替代传统的跳线功能。其标准版本提供红色滑块(标准色)或黑色加长滑块(可选),以直观显示开关状态。凭借卓越的设计和高性能特性,1K2 开关广泛应用于工业自动化、医疗设备、通信系统等领域。

    技术参数


    以下是 1K2 系列滑动开关的技术规格:
    | 参数类别 | 规格 |

    | 材料 | 接触表面:0.4 μm Au/Ni(标准版),2 μm Au/Ni(热带化版) |
    | 机械特性 | 操作行程:1.6 mm;机械寿命:10,000 次操作 |
    | 焊接指南 | 焊接温度:350°C 或 370°C;焊接时间:5 秒,间歇冷却 1 秒 |
    | 电气特性 | 额定电压:12 V;最大电压:24 V;最小电压:10 mV/1 mA |
    | 隔离电阻 | >10,000 MΩ @ 100 VDC |
    | 接触电阻 | <22 mΩ |
    | 额定功率 | 6 W |
    | 绝缘强度 | 250 Vrms,50 Hz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 气候条件 | 潮湿耐受性:4 天,热带化版 21 天(符合 IEC 60512-6-11c);盐雾测试:24 小时,热带化版 96 小时(符合 IEC 60512-6-11f) |

    产品特点和优势


    1. 紧凑设计:1K2 是市面上最紧凑的转换开关之一,占用空间极小,非常适合空间受限的应用场景。
    2. 高可靠性:采用镀金接触层(0.4 μm Au/Ni 或 2 μm Au/Ni),确保在极端环境下的稳定运行。
    3. 视觉反馈:提供标准红色或加长黑色滑块,直观显示开关位置,便于快速检查。
    4. 多功能应用:适用于替代跳线的功能需求,同时满足复杂工业应用的严苛要求。
    5. 定制选项:直插式或直角式 PCB 安装引脚可供选择,满足不同的装配需求。

    应用案例和使用建议


    1. 工业自动化:在生产线上作为设备模式切换的控制装置,例如机器人控制单元或设备配置。
    2. 医疗设备:用作医疗设备的操作开关,需频繁更换模式或功能设置。
    3. 通信设备:用于网络设备中替代跳线,提高电路设计灵活性。
    使用建议:
    - 在高温环境下使用时,建议选择热带化版本以提升耐用性。
    - 安装时需注意引脚方向,避免焊接不良导致的故障。

    兼容性和支持


    1. 兼容性:1K2 开关易于集成到现有的 PCB 设计中,可与多种电子模块配合使用。
    2. 技术支持:EAO 提供全面的技术支持和售后服务,客户可通过全球分布的销售办事处获取帮助。

    常见问题与解决方案


    1. 问题:开关无法正常操作。
    - 解决方法:检查焊接质量,确保引脚与 PCB 贴合良好。
    2. 问题:接触电阻过高。
    - 解决方法:使用热带化版本或清洁接触点。
    3. 问题:开关外观损坏。
    - 解决方法:检查包装完整性并联系供应商更换。

    总结和推荐


    总体而言,EAO 的 1K2 系列 PCB 滑动开关凭借其紧凑设计、高可靠性和多样化应用场景,成为电子设备开发的理想选择。其适用于需要频繁切换功能且对空间要求较高的场景,例如工业控制、医疗设备和通信系统。如果您正在寻找一款稳定可靠的切换装置,1K2 系列值得推荐!

    咨询更多信息,请访问:[EAO 官网](www.eao.com)

09.10290.01参数

参数
触点时间 -
电流额定值 -
电压额定值 12V(DC)
执行器长度 -
机械寿命 -
开关功能 -
最大交流触点电压 -
最大直流触点电压 -
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

09.10290.01厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

09.10290.01数据手册

厂牌 PDF简要描述 下载
EAO 滑动开关 EAO 09.10290.01 09.10290.01数据手册

09.10290.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
