09.10201.02

产品分类: 滑动开关
厂牌: EAO
产品描述: 12V(DC) CHANGE-OVER 1千次 12V 12V 500mA 焊接安装,通孔安装 10mm*4.5mm*2.5mm
供应商型号: 27M-09.10201.02
供应商: 云汉优选
标准整包数: 1

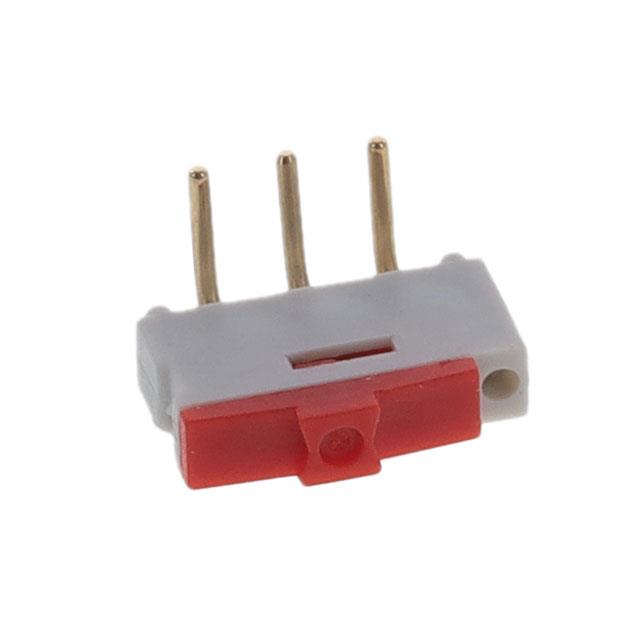

EAO 滑动开关 09.10201.02

09.10201.02概述

    # EAO 1K2系列滑动开关:高性能工业应用的理想选择

    产品简介


    EAO 1K2系列滑动开关是一款为印刷电路板(PCB)设计的紧凑型换向开关,是市场上同类产品中最精简的设计之一。它特别适合用作跳线的替代品,在工业自动化、通信设备以及消费电子产品中广泛应用。该系列产品提供标准版(红色)和扩展版(黑色)滑块,便于用户快速识别开关状态。
    主要功能与应用领域
    - 功能:支持一极切换操作,可实现电源切换或信号控制。
    - 应用领域:
    - 工业控制面板
    - 测量仪器仪表
    - 家用电器控制单元
    - 电信设备

    技术参数


    以下是EAO 1K2系列滑动开关的关键技术指标:
    | 参数类别 | 具体数值 |

    | 开关动作方式 | 保持型(MA),换向型(C) |
    | 接触材料 | 镀金层厚度:0.4μm Au/Ni(标准版);2μm Au/Ni(热带版) |
    | 操作行程 | 1.6 mm ±0.3 mm |
    | 机械寿命 | ≥10,000次循环 |
    | 额定电压/电流 | 12V DC, 最大500mA |
    | 最大电压 | 24V |
    | 最小电压 | 10mV, 1mA |
    | 绝缘电阻 | >10,000 MΩ @ 100 VDC |
    | 接触电阻 | <22 mΩ |
    | 防护等级 | IP40 |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    EAO 1K2系列滑动开关具有以下显著特点及优势:
    1. 紧凑设计:作为市场上最小巧的换向开关之一,适用于空间受限的应用场景。
    2. 耐用可靠:采用重型镀金触点,在恶劣环境下仍能保证稳定运行。
    3. 灵活安装:支持直插式和平角式PCB安装选项,适应多种布板需求。
    4. 抗干扰能力强:通过了严格的盐雾测试、冲击试验和振动测试,适合严苛工况。
    5. 易于识别:提供不同颜色的滑块标识,方便用户直观确认开关位置。
    应用案例与使用建议
    应用案例
    - 在工业控制面板中作为手动模式/自动模式切换开关。
    - 在测试测量设备中用于选择不同的测试参数配置。
    - 在智能家居设备中充当节能模式切换装置。
    使用建议
    1. 安装注意事项:确保焊接过程符合IEC 60068-2-20标准,避免因过热导致损坏。
    2. 清洁维护:禁止使用浸没清洗或高压水射流清洗,请采用人工操作进行维护。
    3. 连接线路设计:根据具体需求合理规划电路布局,确保各连接点牢固无误。
    兼容性与支持
    EAO 1K2系列滑动开关能够很好地与其他主流电子元件兼容,无论是传统的分立元件还是现代化集成模块均可匹配。此外,EAO公司提供了全球化的技术支持网络,在瑞士总部设有客服中心,并在全球多个国家和地区设立了分支机构,随时为客户提供专业服务和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常接通 | 检查焊接质量是否良好;清洁焊点 |
    | 滑块移动不顺畅 | 轻轻擦拭滑轨表面;确保没有异物卡住 |
    | 设备运行一段时间后接触不良 | 更换镀金触点已氧化的产品 |
    总结与推荐
    总体而言,EAO 1K2系列滑动开关凭借其紧凑的体积、卓越的性能和广泛的适用性,在工业自动化及消费电子领域表现出色。对于追求高效能且注重成本效益的项目来说,它是不可多得的理想之选。因此,我们强烈推荐这一产品给需要高性能开关解决方案的专业人士和企业用户。如果您正在寻找一款兼具可靠性和创新性的滑动开关,EAO 1K2系列无疑是一个值得信赖的选择!

09.10201.02参数

参数
触点时间 -
电流额定值 500mA
电压额定值 12V(DC)
执行器长度 -
机械寿命 1千次
开关功能 CHANGE-OVER
最大交流触点电压 12V
最大直流触点电压 12V
长*宽*高 10mm*4.5mm*2.5mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

09.10201.02厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

09.10201.02数据手册

厂牌 PDF简要描述 下载
EAO 滑动开关 EAO 09.10201.02 09.10201.02数据手册

09.10201.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
