09.10201.02

产品分类: 滑动开关
厂牌: EOZ
产品描述: EOZ SIP开关, 2位置, 单刀单掷触点, , 通孔安装, 滑动执行器
供应商型号: UA-09.10201.02
供应商: 海外现货
标准整包数: 1

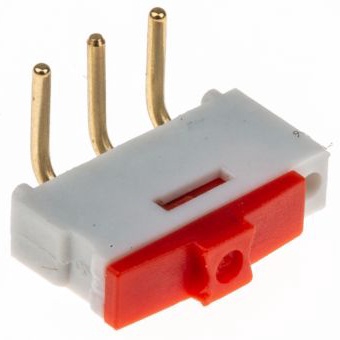

EOZ 滑动开关 09.10201.02

09.10201.02概述


    产品简介


    产品名称:1K2系列切换开关
    产品类型:
    1K2系列是一款专为印刷电路板(PCB)应用设计的切换开关。它具有紧凑的体积,适合作为跳线的替代品。此系列产品具有标准(红色)或延长型(黑色)滑动操作器,能够快速识别开关位置。
    主要功能:
    - 适用于所有PCB应用,提供更紧凑的解决方案。
    - 提供标准或扩展滑动操作器,便于视觉识别。
    - 具有可选的直插式或角插式PCB安装方式。
    - 可用镀金重载触点,适用于极端环境下的稳定运行。
    应用领域:
    广泛应用于电子设备、通信设备及工业控制系统等领域,特别是在需要高可靠性和耐用性的场合。

    技术参数


    电气特性:
    - 额定电压:12V
    - 额定电流:500mA
    - 最大电压:24V
    - 最小电压:10mV
    - 隔离电阻:>10000MΩ(100V DC)
    - 接触电阻:<22mΩ
    - 电气寿命:1000次操作
    - 开关额定功率:6W
    - 绝缘耐压:250VRMS,50Hz
    机械特性:
    - 操作方式:保持式
    - 操作行程:1.6mm
    - 机械寿命:10000次操作
    - 抗浪涌焊接:在250°C下,持续5秒
    环境条件:
    - 工作温度范围:-40°C ~ +85°C
    - 潮湿试验:4天、21天(热带化版本),符合IEC 60512-6-11c
    - 盐雾测试:24小时、96小时(热带化版本),符合IEC 60512-6-11f
    - 冲击测试:50g,11ms,符合IEC 60512-4-6c
    - 振动测试:10~500Hz,10g,符合IEC 60512-4-6d

    产品特点和优势


    1. 紧凑性:
    - 1K2系列是市场上最小巧的切换开关之一,非常适合空间有限的应用场景。
    2. 易于识别:
    - 通过不同的颜色操作器,用户可以轻松识别开关的位置状态。
    3. 耐用性:
    - 采用镀金重载触点,在极端环境中仍能保持稳定可靠的性能。
    4. 多种安装选项:
    - 提供直插式和角插式两种安装方式,满足不同应用场景的需求。
    5. 抗恶劣环境:
    - 经过严格测试,可以在高温、高湿、盐雾及振动等恶劣环境下正常工作。

    应用案例和使用建议


    应用案例:
    1K2系列广泛应用于各种电子设备和控制系统中,例如自动化设备、仪器仪表、通信设备等。其中,其紧凑的设计特别适合用于对尺寸要求严格的设备中。
    使用建议:
    - 在进行手动焊接时,务必遵循规范,如焊铁尖端直径不超过3mm,焊接时间控制在1~5秒之间。
    - 定期清洁焊接工具以避免污染。

    兼容性和支持


    1K2系列兼容大多数标准PCB接口,可以方便地集成到现有系统中。EOZ公司为用户提供全面的技术支持,包括安装指导、故障排查等服务。

    常见问题与解决方案


    1. 问题:
    - 焊接过程中出现虚焊现象。

    解决方案:
    - 检查焊锡温度是否在规定范围内,确认焊铁尖端直径符合要求,并确保焊接过程中焊铁头干净。
    2. 问题:
    - 开关无法正常工作。

    解决方案:
    - 确认供电电压是否在规定范围内,检查连接线路是否正确无误。

    总结和推荐


    综上所述,1K2系列切换开关凭借其紧凑的设计、优良的电气特性和可靠性,在众多应用场合中表现出色。尤其适合于对尺寸有严格限制的应用场景。如果您需要一个高性能、高可靠性的切换开关,1K2系列无疑是理想的选择。强烈推荐使用此产品。

09.10201.02参数

参数
开关功能 -
最大交流触点电压 24V
最大直流触点电压 24V
触点时间 -
电流额定值 -
电压额定值 -
执行器长度 -
机械寿命 10000Cycles
长*宽*高 7.4mm(高度)
通用封装 SPDT
安装方式 通孔安装

09.10201.02厂商介绍

EOZ公司是一家专注于提供高性能材料解决方案的企业,其产品广泛应用于多个行业,包括****、汽车、电子、医疗和工业制造等。EOZ的主营产品分类主要包括:

1. 高性能塑料:这些材料以其轻质、高强度和耐化学性而闻名,适用于需要减轻重量和提高耐用性的应用。

2. 复合材料:EOZ提供的复合材料结合了多种材料的优点,如高强度、轻质和良好的热稳定性,适用于高性能结构部件。

3. 特种橡胶和弹性体:这些产品因其优异的弹性和耐磨性而被广泛应用于密封件、减震器和软管等。

4. 热塑性弹性体(TPE):EOZ的TPE产品具有良好的柔韧性和耐温性,适用于制造各种软质部件和消费品。

EOZ的优势在于:

- 技术创新:公司不断研发新技术,以提供更高性能的材料解决方案。
- 定制服务:EOZ能够根据客户需求定制材料,满足特定应用的性能要求。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 全球网络:EOZ在全球范围内拥有生产基地和销售网络,能够快速响应全球客户的需求。

EOZ致力于通过其高性能材料推动行业进步,为客户提供创新和可靠的解决方案。

09.10201.02数据手册

厂牌 PDF简要描述 下载
EOZ 滑动开关 EOZ 09.10201.02 09.10201.02数据手册

09.10201.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
