AS22AV

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) On-On 50000Cycles 28V 28V 非短路(BBM) 2.5mm 垂直安装,通孔安装 9.5mm(长度)*9.92mm(高度)
供应商型号: 633-AS22AV
供应商: Mouser
标准整包数: 1

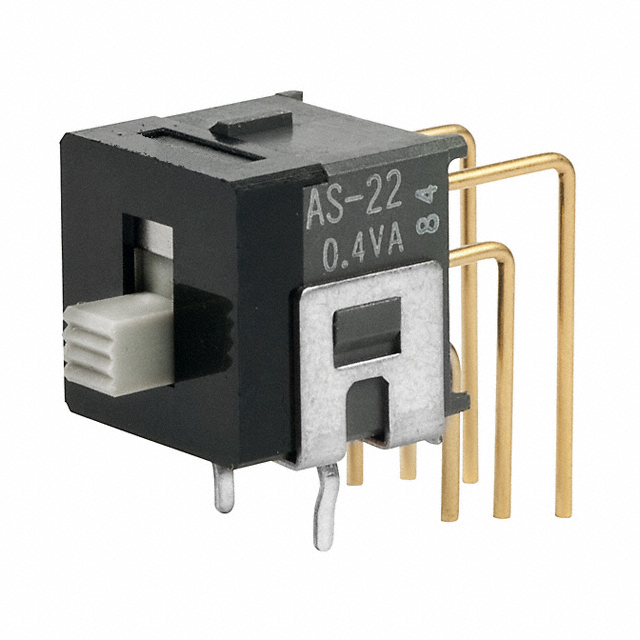

NKK SWITCHES 滑动开关 AS22AV

AS22AV概述


    产品简介


    H系列AS微型滑动开关是一款专门为逻辑电平应用设计的小型化滑动开关。这类开关具有多种类型,包括单极单掷(SPST)、单极双掷(SPDT)、双极双掷(DPDT)和单极三掷(SP3T)。它们广泛应用于各种电子产品中,如消费电子、工业控制、医疗设备等领域,为用户提供了一种可靠的信号切换方式。

    技术参数


    - 电气容量:逻辑电平下最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧 @ 500V DC
    - 耐压强度:最小500V AC,持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 额定操作力:2.55牛顿
    - 接触时间:非短路(先断后合)
    - 行程:预行程:0.082英寸(2.1mm),过行程:0.016英寸(0.4mm),总行程:0.098英寸(2.5mm)

    产品特点和优势


    H系列AS微型滑动开关具备多项显著特点和优势:
    - 紧凑设计:体积仅为M系列开关的三分之一,节省空间。
    - 高可靠性:采用获奖的STC接触机制,提供更平稳、可靠的操作体验。
    - 抗静电结构:碳混合聚甲醛材料制成的上壳体防止静电对接触点的影响。
    - 坚固耐用:玻璃纤维增强尼龙材料的外壳和支承支架提高了整体结构的稳定性。

    应用案例和使用建议


    应用场景:
    - 在消费电子产品中用于电源开关。
    - 工业控制设备中用于设备状态切换。
    - 医疗设备中用于模式选择。
    使用建议:
    - 推荐使用支承支架增加PCB的安装稳定性和强度。
    - 针对不同的安装需求,可以选择直角、垂直或带支承架的不同型号。

    兼容性和支持


    - 兼容性:H系列AS微型滑动开关可以与各种标准PC板适配,终端间距符合标准PC板网格布局。
    - 清洁保养:这些设备不是工艺密封的,需要手动清洁,建议使用酒精溶液进行局部清洁。

    常见问题与解决方案


    1. 问题:开关出现异常接触不良。
    - 解决方案:检查并确保接触点没有污染物,必要时进行清洁处理。

    2. 问题:操作过程中发现明显的抖动现象。
    - 解决方案:检查电路设计,确保接地良好,减小干扰源。
    3. 问题:在极端环境下开关失效。
    - 解决方案:确认环境条件符合产品手册中的规范要求,选择适合相应环境的产品型号。

    总结和推荐


    综上所述,H系列AS微型滑动开关以其独特的紧凑设计、高可靠性和多样化的配置选项,成为逻辑电平应用的理想选择。针对不同应用场景,提供了丰富的解决方案。鉴于其优秀的性能和广泛的适用范围,强烈推荐给对质量要求较高的工程师和设计师。

AS22AV参数

参数
开关功能 On-On
最大交流触点电压 28V
最大直流触点电压 28V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(AC)
执行器长度 2.5mm
机械寿命 50000Cycles
长*宽*高 9.5mm(长度)*9.92mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

AS22AV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS22AV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS22AV AS22AV数据手册

AS22AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
