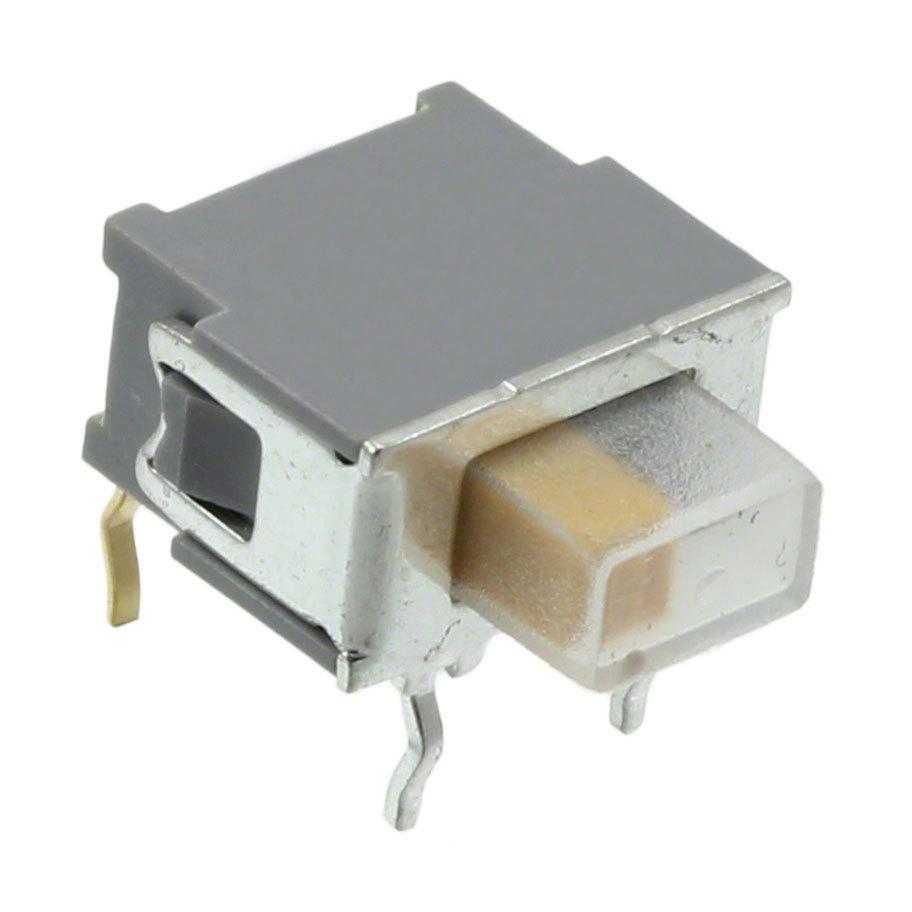

ASE1D-6M-10-Z

产品分类: 滑动开关
产品描述: NIDEC COPAL ELECTRONICS GMBH 拨动开关, 单刀双掷, 0.4 VA, (开)-关 -(开)
供应商型号: NC-ASE1D-6M-10-Z
供应商: Nidec
标准整包数: 25
NIDEC COMPONENTS CORPORATION 滑动开关 ASE1D-6M-10-Z

ASE1D-6M-10-Z概述

    高品质电子元器件产品技术手册:微型滑动开关
    本文将为您详细介绍一款高品质的微型滑动开关——型号为ASE的系列电子元器件产品。该产品以其卓越的功能和可靠性,在多种应用中扮演着关键角色。

    1. 产品简介


    型号: ASE
    类型: 微型滑动开关
    主要功能:
    - 高接触可靠性: 双触点夹持机制确保高度可靠的接点接触。
    - 防浸洗型: 支持清洗,适合工业环境使用。
    - 低电流适用: 金镀层触点设计,适用于低电流应用。
    - 便于安装: 专门设计用于印刷电路板(PCB)安装。
    - 操作顺畅: 独立阻尼结构设计提供轻松的操作体验。
    - 认证合规: 拥有UL和RoHS双重认证。

    2. 技术参数


    - 额定电压: 0.4VA AC/DC(20mV~60V)
    - 额定电流: 1μA~50mA
    - 最大额定: 60V AC/DC(最大50mA)
    - 初始接触电阻: 最大50mΩ(1.5mA, 200μV AC)
    - 耐压能力: 250V AC(1分钟)
    - 初始绝缘电阻: 最小500MΩ(500V DC)
    - 电寿命: 最大额定下10,000次循环;最小额定或0.4VA下50,000次循环
    - 操作力: 0.69~4.9N
    - 工作温度范围: -20℃~+85℃
    - 储存温度范围: -40℃~+85℃

    3. 产品特点和优势


    - 双触点夹持机制: 高接触可靠性是这款滑动开关的核心优势之一。
    - 防浸洗设计: 使得它非常适合在需要清洗的环境中使用。
    - 低电流应用兼容性: 金镀层触点确保其在低电流环境下的高效性能。
    - 轻便易用: 独立阻尼结构确保了轻松流畅的操作体验。

    4. 应用案例和使用建议


    - PCB安装: 非常适合需要紧凑布局的应用场景。
    - 耐用性: 高频操作环境下的理想选择,例如控制面板或小型家电。
    - 建议: 使用前需进行适当的预热处理以确保焊接质量。安装后避免重量加载于操作杆上。

    5. 兼容性和支持


    - 兼容性: 该产品具有广泛的适用性,可以与各种类型的电路板终端兼容。
    - 支持: 制造商提供了详细的技术文档和安装指南,同时还有可选的配件和售后支持。

    6. 常见问题与解决方案


    - 问题: 焊接时出现虚焊现象。
    - 解决方法: 确保严格按照手册中的焊接规范操作,如温度、时间和预热处理。
    - 问题: 清洗时可能损坏。
    - 解决方法: 使用指定的溶剂进行清洗,并确保温度降至安全水平后再进行清洗。

    7. 总结和推荐


    综上所述,这款ASE系列微型滑动开关凭借其高接触可靠性、易于安装及优良的操作性能,成为了各种应用中的理想选择。对于那些需要在苛刻环境中可靠工作的应用场景,我们强烈推荐使用这款产品。无论是PCB安装还是在高要求的工业环境,它都能满足您的需求。

ASE1D-6M-10-Z参数

参数
电流额定值 -
电压额定值 -
执行器长度 2.8mm
机械寿命 -
开关功能 On-On
最大交流触点电压 60V
最大直流触点电压 60V
触点时间 非短路(BBM)
长*宽*高 9.5mm(长度)*5.6mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ASE1D-6M-10-Z厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

ASE1D-6M-10-Z数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 滑动开关 NIDEC COMPONENTS CORPORATION ASE1D-6M-10-Z ASE1D-6M-10-Z数据手册

ASE1D-6M-10-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 13.8143
125+ ¥ 13.2617
250+ ¥ 12.7091
1250+ ¥ 12.1565
库存: 25000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 345.35
