首页  >  产品百科  >  CMS-2314TB

CMS-2314TB

产品分类: 滑动开关
产品描述: 20V SMD 贴片安装
供应商型号: 21M-CMS-2314TB
供应商: 云汉优选
标准整包数: 1

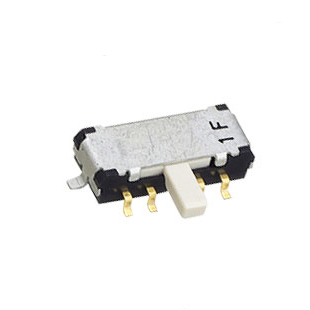

NIDEC COMPONENTS CORPORATION 滑动开关 CMS-2314TB

CMS-2314TB概述


    产品简介


    CMS滑动开关(SMD)
    CMS系列滑动开关(SMD)是一款适用于各种电路应用的高品质开关组件。这些开关广泛应用于消费电子、工业控制、医疗器械等领域。滑动开关的特点是操作简便、耐用性强且体积小巧,能够为设计者提供灵活的布线和安装选择。

    技术参数


    - 型号:CMS-2202A, CMS-2302A, CMS-2402A, CMS-2202B, CMS-2302B, CMS-2402B, CMS-2202C, CMS-2302C, CMS-2402C, CMS-2212A, CMS-2312A, CMS-2412A, CMS-2214A, CMS-2314A, CMS-2414A, CMS-2212B, CMS-2312B, CMS-2412B, CMS-2214B, CMS-2314B, CMS-2414B, CMS-2212C, CMS-2312C, CMS-2412C, CMS-2214C, CMS-2314C, CMS-2414C, CMS-4202A, CMS-4216A, CMS-4202B, CMS-4216B, CMS-4202C, CMS-4216C
    - 极数:2, 3, 4
    - 触点数:2, 3, 4
    - 设置位置:顶部设置、侧面设置
    - 终端形状:J钩型(A)、通孔型(C)、鸥翼型(B)
    - 包装形式:带装(Taping)、盘装(Tray)、袋装(Plastic bag)
    - 重量:0.40g (CMS-2202),0.45g (CMS-2302),0.50g (CMS-2402),0.42g (CMS-2212),0.48g (CMS-2312),0.54g (CMS-2412),0.42g (CMS-2214),0.48g (CMS-2314),0.54g (CMS-2414),0.80g (CMS-4202),0.84g (CMS-4216)
    - 温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 85°C
    - 耐热焊接温度:手动焊接:350 ± 10°C,持续时间3~4秒;回流焊:255°C (峰值温度);流焊:260 ± 3°C,持续时间5~6秒
    - 接触力:1.5 ± 1 N
    - 停止强度:30N(顶部设置),10N(侧面设置)
    - 使用寿命:连续负载30000次,DC12 ± 0.5V,100 ± 10mA
    - 密封性:不可洗
    - 振动和冲击:1.5 mm 或 98 m/s² (振动),490 m/s² (冲击)
    - 电气特性:非开关最小接触:DC50V 100mA,开关最小接触:DC12V 100mA,接触电阻最大值:70 mΩ,绝缘电阻最小值:100 MΩ,耐电压:AC500V,持续时间60s

    产品特点和优势


    - 双金镀层接触机制:确保优秀的接触稳定性,提高产品的可靠性。
    - 高负载寿命:负载寿命可达30,000次,满足长寿命应用需求。
    - 符合RoHS标准:符合环保要求,确保产品对人体和环境无害。
    - 兼容自动装配:便于自动化生产线使用,提高生产效率。
    - 高温耐受性:可承受高焊接温度,适用于多种焊接工艺。
    - 坚固耐用:钢制基材,保证长期使用中的机械强度。

    应用案例和使用建议


    - 消费电子产品:如遥控器、音响设备等,使用时建议确保接线正确,避免过载导致损坏。
    - 工业控制设备:如控制面板、测量仪器等,需定期检查并清洁以保持最佳性能。
    - 医疗器械:如医疗监测设备、手术设备等,需要严格按照操作手册进行安装和维护。

    兼容性和支持


    - 兼容性:适用于多数PCB板安装,提供多种封装形式以满足不同需求。
    - 技术支持:厂商提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:接触不稳定
    - 解决办法:检查焊接质量,确保焊接牢固,必要时重新焊接。

    2. 问题:长时间使用后接触电阻变大
    - 解决办法:清洁接触点,去除氧化物和污垢,恢复良好的导电性。

    3. 问题:操作力过大
    - 解决办法:调整滑动开关的安装位置和方向,减少阻力。

    总结和推荐


    综上所述,CMS滑动开关(SMD)具有出色的稳定性和耐用性,适用于多种应用场景。其独特的双金镀层接触机制和高负载寿命使其在市场上具备很强的竞争力。对于需要高度可靠和持久耐用的应用场景,CMS滑动开关是一个理想的选择。强烈推荐使用CMS滑动开关以提升产品的整体质量和用户体验。

CMS-2314TB参数

参数
机械寿命 -
开关功能 -
最大交流触点电压 -
最大直流触点电压 20V
触点时间 -
电流额定值 -
电压额定值 -
执行器长度 -
通用封装 SMD
安装方式 贴片安装

CMS-2314TB厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

CMS-2314TB数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 滑动开关 NIDEC COMPONENTS CORPORATION CMS-2314TB CMS-2314TB数据手册

CMS-2314TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.461
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 6.46
