09.03201.02

产品分类: 滑动开关
厂牌: EAO
产品描述: 12V(DC) On-On 24V 1.4mm 通孔安装
供应商型号: ET-2787231
供应商: 海外现货
标准整包数: 1

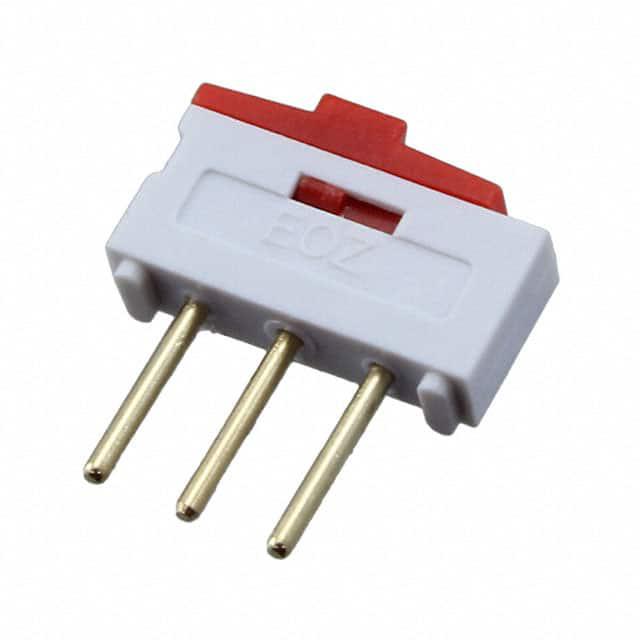

EAO 滑动开关 09.03201.02

09.03201.02概述

    EAO Series 1K2 PCB Switches and Indicators
    EAO is renowned for its expertise in Human-Machine Interfaces, offering a range of high-quality electronic components that cater to diverse industrial applications. Among their offerings, the Series 1K2 PCB switches stand out as one of the most compact changeover switches on the market, designed to replace jumpers effectively.

    1. 产品简介


    类型与功能
    EAO的1K2系列开关适用于所有印刷电路板(PCB)应用,是市场上最紧凑的换向开关。该系列设计用于替换跳线,以提高电路的可靠性和紧凑性。
    应用领域
    这些开关广泛应用于工业控制、自动化设备、通信设备等领域,尤其适合需要高可靠性且空间受限的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 切换动作 | MA(常动) |
    | 接触形式 | C(换向) |
    | 材料 | 镀金塑料 |
    | 接触材料 | 0.4 μm Au/Ni(标准版);2 μm Au/Ni(热带版) |
    | 触点材料 | 热带化金 |
    | 电气寿命 | 1000 次操作 |
    | 绝缘电阻 | >10000 MΩ(100VDC) |
    | 接触电阻 | <22 mΩ |
    | 开关额定值 | 6W |
    | 电气强度 | 250 Vrms,50Hz |
    | 操作电压 | 12V,500mA |
    | 最大电压 | 24V |
    | 最小电压 | 10mV,1mA |

    3. 产品特点和优势


    1. 紧凑设计:作为市场上最紧凑的换向开关,1K2系列在确保功能的同时极大地节省了空间。
    2. 镀金触点:提供重镀金触点,适合在极端环境条件下保证可靠的电气性能。
    3. 多样的安装方式:提供直角和角度的PCB安装引脚选择,适应不同安装需求。
    4. 卓越的环境适应性:可承受广泛的温度范围(-40°C至+85°C),并具备优良的防潮、防盐雾和抗振动能力。

    4. 应用案例和使用建议


    1. 应用案例:1K2系列开关广泛应用于工业控制系统中,例如自动化机械中的信号传输。在这些应用场景中,开关用于切换不同的电路路径,以实现特定的功能控制。
    2. 使用建议:由于该开关设计主要用于波峰焊接工艺,如果需要进行手动焊接,建议遵循IEC 60068-2-20标准,确保正确的焊接过程,避免因过热导致损坏。

    5. 兼容性和支持


    1. 兼容性:1K2系列开关与其他标准的PCB组件兼容,易于集成到现有系统中。
    2. 支持:EAO为客户提供全面的技术支持和售后服务,包括详尽的产品手册和技术文档。

    6. 常见问题与解决方案


    1. Q: 手动焊接过程中如何避免过热?
    A: 在每次焊接后留出短暂间隔以避免过热。保持焊铁清洁,并预先在焊铁尖端涂锡。
    2. Q: 如何确定开关是否正常工作?
    A: 使用万用表测试开关的接触电阻,确保其小于22mΩ。
    3. Q: 开关的电气强度不足怎么办?
    A: 确保供电电压和电流不超过最大值,并检查是否存在接触不良的情况。

    7. 总结和推荐


    EAO的1K2系列换向开关以其紧凑的设计、出色的电气特性和环境适应性在市场上具有显著的竞争优势。无论是对于空间有限的应用还是对高可靠性有严格要求的应用场景,它都是一个理想的选择。因此,强烈推荐使用此系列产品。
    通过综合考量其设计、性能和应用场景,可以得出结论,EAO的1K2系列开关无疑是一款值得信赖且高效的解决方案,适合各种工业和商业应用。

09.03201.02参数

参数
最大直流触点电压 24V
触点时间 -
电流额定值 -
电压额定值 12V(DC)
执行器长度 1.4mm
机械寿命 -
开关功能 On-On
最大交流触点电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

09.03201.02厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

09.03201.02数据手册

厂牌 PDF简要描述 下载
EAO 滑动开关 EAO 09.03201.02 09.03201.02数据手册

09.03201.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
