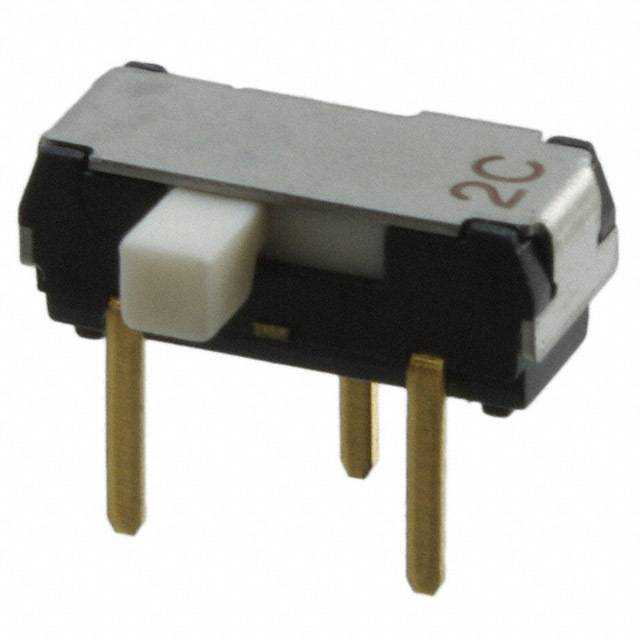

CL-SB-12C-11

产品分类: 滑动开关
产品描述: 12V(DC) On-On 12V 非短路(BBM) 2mm 通孔安装 8.5mm(长度)*5.5mm(高度)
供应商型号: SXE-CL-SB-12C-11
供应商: 海外现货
标准整包数: 10

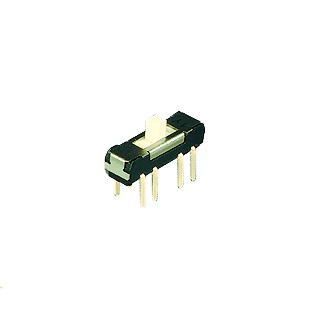

NIDEC COMPONENTS CORPORATION 滑动开关 CL-SB-12C-11

CL-SB-12C-11概述

    CL-SB滑动开关技术手册

    1. 产品简介


    CL-SB滑动开关是一款广泛应用于各种电路中的电子元件。它主要用于改变电流的方向,具有双触点机制以确保稳定可靠的连接。本系列的滑动开关涵盖了单极和双极设计,可适用于多种终端形状(如钩形、翼形和穿孔式),满足不同应用需求。

    2. 技术参数


    - 尺寸与构造
    - 材质:壳体为聚苯硫醚(Polyphenylenesulphide),滑块为聚酰胺(Polyamido)
    - 接触部分材质:铜合金镀金或镀银
    - 防火等级:UL94V-0
    - 电气特性
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:未清洗
    - 操作力:A ⇔ B 1.5 ± 1.0 N;A → B / C → B 1.5 ± 1.0 N;B → A / B → C 2.5 ± 1.5 N
    - 冲程:2 mm
    - 电容切换:最小100 MΩ
    - 接触电阻:最大70mΩ(金接触)、50mΩ(银接触)
    - 机械特性
    - 冲程:2 mm
    - 焊接耐热性:245 ± 3 °C,2至3秒
    - 可焊接性:20 N {2.04 kgf},15秒
    - 抗振动和冲击性能:符合相关标准
    - 环境特性
    - 湿度:90% 至 95% 的相对湿度下测试240小时
    - 温度循环:-40°C 至 85°C 下进行5个循环

    3. 产品特点和优势


    - 多用途设计:电路结构多样,操作方向灵活,终端形状可选(钩形、翼形、穿孔式)。
    - 标准化接触材料:银和金两种接触材料可选,适合不同的电气需求。
    - 高温耐受性:使用热稳定性树脂,支持回流焊。
    - 双触点机制:提高连接可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用场景:用于电源切换、电路控制、机器操作等。
    - 使用建议:确保安装时接触良好,避免过度扭曲或弯曲导致失效。安装过程中遵循制造商提供的焊锡温度曲线图。

    5. 兼容性和支持


    - 兼容性:与多种PCB板垫尺寸兼容,提供详细的加工尺寸规范。
    - 支持:制造商提供全面的技术文档和支持服务,包括焊接工艺指导和装配指南。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触面是否有灰尘或杂质,确保接触面清洁。
    - 问题2:焊接后失效
    - 解决方案:确保按照焊接温度曲线图进行焊接,避免过高的温度或过长的加热时间。
    - 问题3:长时间使用后性能下降
    - 解决方案:定期进行维护检查,确保接触部件无磨损。

    7. 总结和推荐


    CL-SB滑动开关凭借其高可靠性、多功能性和广泛的适用范围,成为市场上备受推崇的产品。其独特的双触点机制和多种配置选项使其能够满足大多数应用需求。总体而言,强烈推荐使用此系列产品。

CL-SB-12C-11参数

参数
执行器长度 2mm
机械寿命 -
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 12V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 12V(DC)
长*宽*高 8.5mm(长度)*5.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
