CLSA12C402

产品分类: 滑动开关
产品描述: NIDEC COPAL ELECTRONICS GMBH 拨动开关, 单刀双掷, 500 mA, 单刀
供应商型号:
供应商:
标准整包数: 0

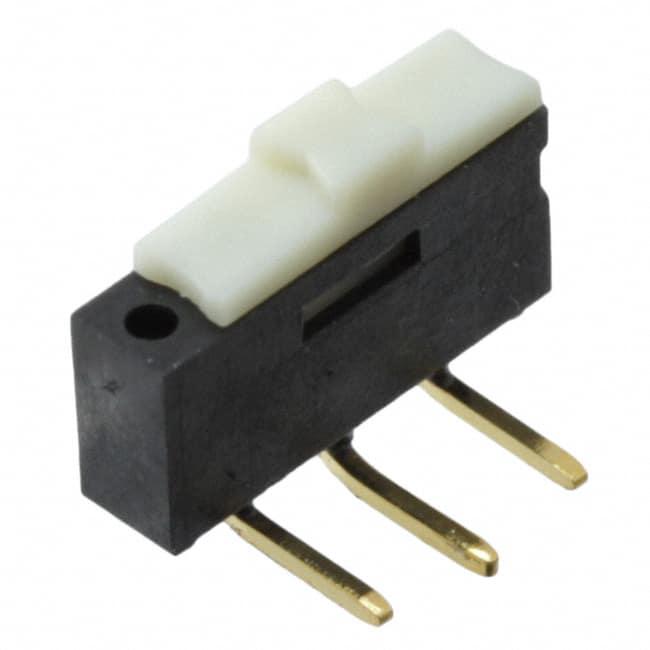

NIDEC COMPONENTS CORPORATION 滑动开关 CLSA12C402

CLSA12C402概述

    # 滑动开关(SLIDE SWITCHES CL-SA)技术手册

    产品简介


    滑动开关(SLIDE SWITCHES CL-SA)是一款小型电子元件,广泛应用于各种需要手动控制的场合,例如家用电器、工业控制设备和消费电子产品。此款开关的主要功能是通过手动切换来控制电流的通断,从而实现对电路的控制。根据不同的应用需求,它提供了多种配置选项,包括不同的电极类型、颜色和安装方式。

    技术参数


    - 额定电流: 500mA
    - 触点材料: 铜合金,金镀层
    - 封装形式: 单位包装塑料袋,每袋50个
    - 工作温度范围: -40°C至85°C
    - 绝缘电阻: 最小值为10,000MΩ(直流100V)
    - 初始接触电阻: 最大22mΩ
    - 机械特性:
    - 行程: 1.6mm
    - 操作力: 2.5 ± 1.5N(0.26 ± 0.15kgf)
    - 电气特性:
    - 额定负载: 直流50V/500mA 或 直流12V/500mA
    - 无负载寿命: 10,000次
    - 负载寿命: 2,000次
    - 密封性: 非洗型
    - 安装方式: 可以继续安装,间距为2.54mm
    - 环境要求: RoHS合规

    产品特点和优势


    1. 结构紧凑: 尺寸小巧,适合在空间受限的应用中使用。
    2. 高可靠性: 经过严格测试,确保在极端条件下的稳定性和可靠性。
    3. 操作简便: 采用人体工程学设计的手柄,易于操作。
    4. 多用途: 提供多种电极类型和颜色选择,适用于不同应用场景。
    5. 耐用性强: 寿命长,适用于高频次的操作环境。

    应用案例和使用建议


    应用案例
    - 家用电器: 如电风扇、空调遥控器等,用于电源控制。
    - 工业控制设备: 如电机控制,用于开关状态的切换。
    - 消费电子产品: 如游戏控制器,用于选择模式或设置。
    使用建议
    1. 正确安装: 确保开关正确安装,特别是需要注意其与PCB的焊接点。
    2. 避免过度热负荷: 在焊接过程中,应严格按照技术手册的指导进行,以避免损坏。
    3. 定期检查: 对于频繁使用的设备,建议定期检查开关的状态,以确保长期可靠运行。

    兼容性和支持


    该滑动开关与多种PCB设计兼容,能够直接安装在标准2.54mm间距的PCB上。厂商提供详尽的技术支持和售后服务,帮助用户解决使用中遇到的各种问题。

    常见问题与解决方案


    1. 问题: 开关触点不稳定
    - 解决办法: 确认焊接是否牢固,必要时重新焊接。
    2. 问题: 开关操作力过大
    - 解决办法: 检查安装是否符合规范,调整操作力度。
    3. 问题: 开关接触不良
    - 解决办法: 清洁触点表面,确保没有灰尘或氧化物。

    总结和推荐


    综上所述,SLIDE SWITCHES CL-SA是一款功能强大、性能稳定的滑动开关,具有广泛的适用性和高度的灵活性。无论是家用还是工业应用,都能满足用户的需求。鉴于其优秀的品质和可靠的性能,强烈推荐使用该产品。

CLSA12C402参数

参数
机械寿命 10000Cycles
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 12V
触点时间 非短路(BBM)
电流额定值 500mA(DC)
电压额定值 12V(DC)
执行器长度 1.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CLSA12C402厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

CLSA12C402数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 滑动开关 NIDEC COMPONENTS CORPORATION CLSA12C402 CLSA12C402数据手册
