PSMN3R3-80YSFX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 1个N沟道 80V 160A 贴片安装
供应商型号: 4410190
供应商: 海外现货
标准整包数: 1

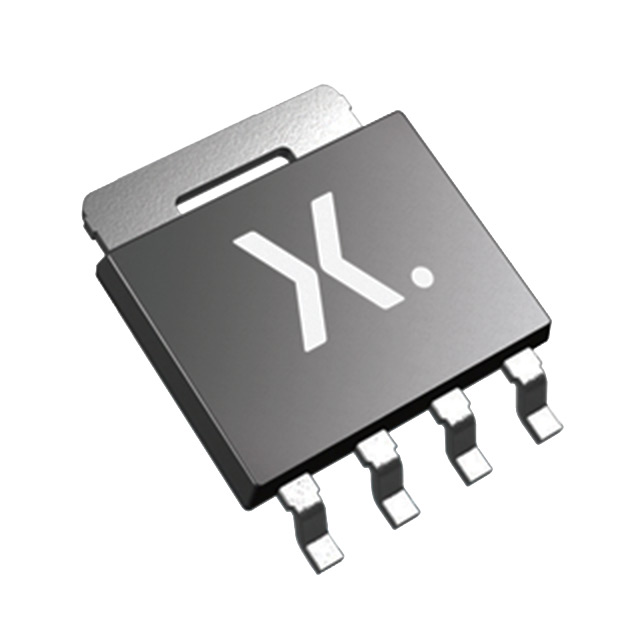

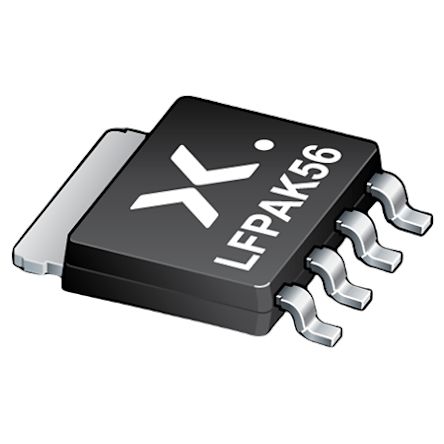

NEXPERIA 场效应管(MOSFET) PSMN3R3-80YSFX

PSMN3R3-80YSFX概述

    Nexperia PSMN3R3-80YSF NextPower MOSFET 技术手册

    1. 产品简介


    Nexperia PSMN3R3-80YSF 是一款采用LFPAK56封装的NextPower系列N沟道MOSFET。它具有80V的漏源电压和低至3.1mΩ的导通电阻,能处理高达160A的连续电流。这种MOSFET广泛应用于工业和消费级电子产品,特别是在AC-DC转换器、DC-DC转换器、无刷直流电机控制、USB电源传输适配器等场合。

    2. 技术参数


    - 漏源电压(VDS):80V
    - 最大持续电流(ID):160A
    - 总功率耗散(Ptot):254W
    - 结温范围:-55°C 至 175°C
    - 导通电阻(RDSon):2.5mΩ(Tj = 25°C)至 7.1mΩ(Tj = 175°C)
    - 动态参数:
    - 总栅极电荷(QG(tot)):35nC 至 105nC
    - 反向恢复时间(trr):38ns

    3. 产品特点和优势


    - 高效率:低Qrr(恢复电荷)和低RDSon × QG FOM(品质因数),有助于提高整体电路的效率。
    - 强抗雪崩能力:非重复性雪崩能量高达289mJ,确保了在高压、大电流条件下的可靠运行。
    - 环保认证:符合RoHS和无卤素标准,适用于对环境保护要求高的应用。

    4. 应用案例和使用建议


    - 同步整流:在AC-DC和DC-DC转换器中用作同步整流器。
    - 电机控制:作为无刷直流电机的主开关。
    - USB PD适配器:用于USB PD适配器中作为主开关。
    - 电源管理:适用于全桥和半桥拓扑结构。
    使用建议:
    - 在设计电路时,需考虑散热问题,合理布局散热片,以保证MOSFET在高温下也能正常工作。
    - 在应用中注意过压保护措施,以防止雪崩击穿损坏器件。

    5. 兼容性和支持


    - 兼容性:PSMN3R3-80YSF的4端引脚设计使得它可以兼容现有的Power-SO8(SOT669)封装标准。
    - 技术支持:Nexperia提供了详细的设计指南和技术文档,帮助工程师顺利集成和使用这款MOSFET。

    6. 常见问题与解决方案


    - 问题:在高温环境下工作时,器件温度过高。
    - 解决方案:增加散热面积,如增加散热铜箔面积,并确保良好的空气流动。
    - 问题:在瞬态条件下工作时,器件可能过载。
    - 解决方案:合理设计驱动电路,设置合适的栅极电阻,以避免器件承受过大应力。

    7. 总结和推荐


    Nexperia PSMN3R3-80YSF是一款出色的N沟道MOSFET,适用于各种工业和消费级应用。其高效能、高可靠性及环保特性使其成为市场上的佼佼者。对于需要高电流、低损耗的应用场合,强烈推荐使用此款产品。此外,Nexperia提供的全面技术支持和详尽文档,也使得其易于集成和应用。

PSMN3R3-80YSFX参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 160A
通道数量 -
Rds(On)-漏源导通电阻 -
FET类型 1个N沟道
最大功率耗散 -
Vds-漏源极击穿电压 80V
栅极电荷 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
安装方式 贴片安装
包装方式 卷带包装

PSMN3R3-80YSFX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN3R3-80YSFX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN3R3-80YSFX PSMN3R3-80YSFX数据手册

PSMN3R3-80YSFX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.1333
10+ ¥ 6.6424
100+ ¥ 6.0888
500+ ¥ 6.0888
1000+ ¥ 5.9781
5000+ ¥ 5.9781
库存: 1890
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.13
