NSF040120L3A0Q

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述:
供应商型号: 4312122
供应商: 海外现货
标准整包数: 1

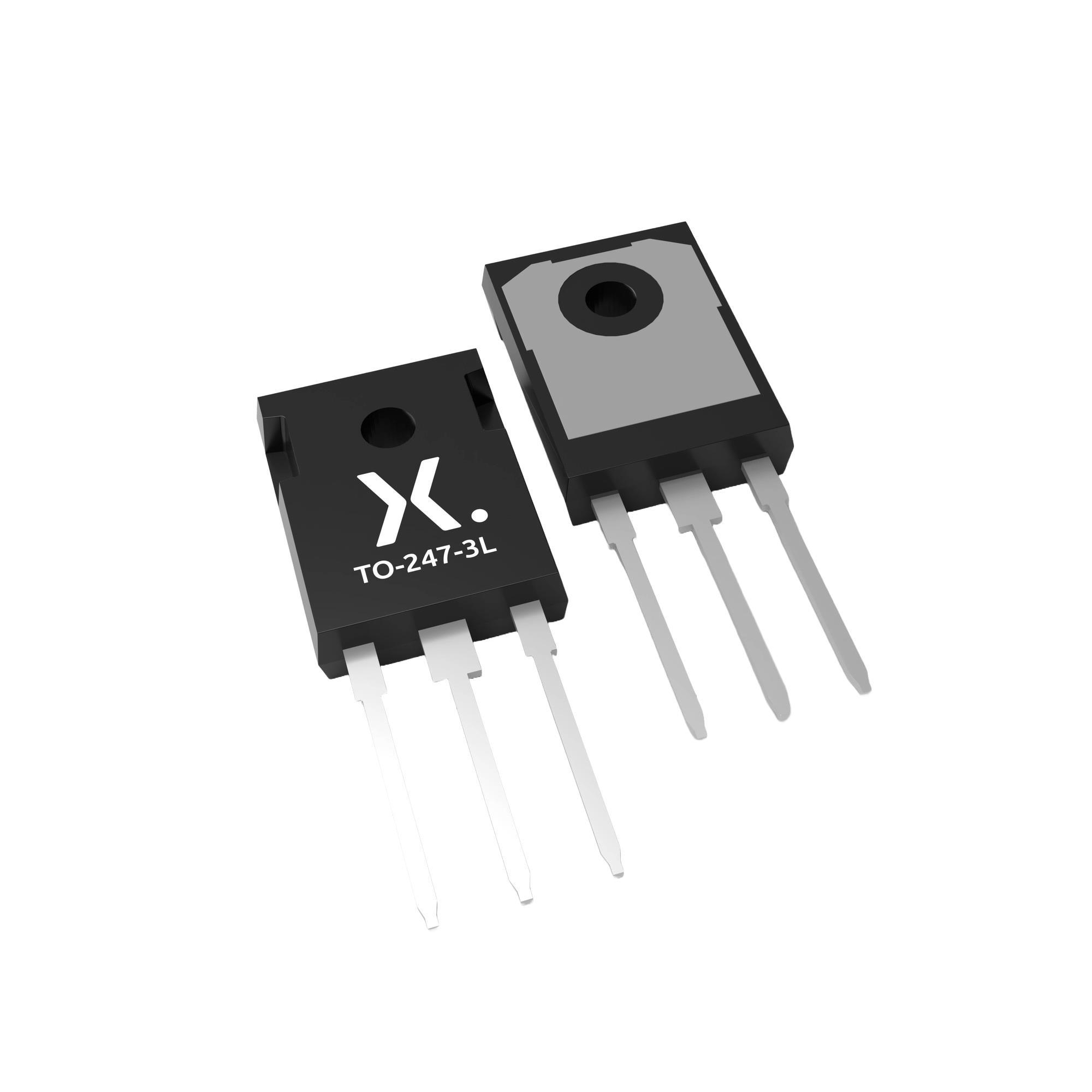

NEXPERIA 场效应管(MOSFET) NSF040120L3A0Q

NSF040120L3A0Q概述

    NSF040120L3A0:1200 V, 40 mΩ N-通道SiC MOSFET技术手册解析

    1. 产品简介


    NSF040120L3A0 是一款采用碳化硅(SiC)技术的1200 V功率金属氧化物半导体场效应晶体管(MOSFET)。这款MOSFET采用经典的3引脚TO-247-3塑料封装,适用于通孔印刷电路板(PCB)安装。它凭借出色的温度稳定性和快速开关速度,特别适合应用于高压和大功率工业领域,例如电动汽车充电基础设施、光伏逆变器和电机驱动。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 电压特性:
    - 漏源电压 \( V{DS} \):1200 V
    - 栅源电压 \( V{GS} \):-10 V 到 +22 V
    - 电流特性:
    - 漏极连续电流 \( ID \)(\( Tc = 25^\circ C \)):最大65 A
    - 峰值漏极电流 \( I{DM} \)(脉冲,受限于Tj):最大160 A
    - 电阻特性:
    - 导通电阻 \( R{DSon} \)(\( V{GS} = 15 V \),\( ID = 40 A \),\( Tj = 25^\circ C \)):典型值为40 mΩ
    - 在不同温度下的导通电阻变化:例如,\( Tj = 175^\circ C \) 时 \( R{DSon} \) 的典型值为53 mΩ
    - 其他特性:
    - 门限电压 \( V{GS(th)} \)(\( ID = 20 mA \),\( V{DS} = V{GS} \),\( Tj = 25^\circ C \)):典型值为2.77 V
    - 栅源电容 \( C{iss} \):典型值为2600 pF

    3. 产品特点和优势


    - 温度稳定性优异:\( R{DSon} \) 随温度的变化很小。
    - 低开关损耗:非常快的反向恢复特性。
    - 高速开关:出色的开关速度。
    - 温度独立的关断损耗:保证在不同温度下具有稳定的性能。
    - 坚固且快速的体二极管:提供更好的整体性能。

    4. 应用案例和使用建议


    应用场景:
    - 电动汽车充电基础设施:利用其高耐压能力和快速开关特性,适用于充电系统中的开关电路。
    - 光伏逆变器:适合用于转换太阳能电池板产生的直流电为交流电的系统。
    - 开关电源和不间断电源(UPS):可以高效处理电压转换和稳压任务。
    - 电机驱动:适合于需要高功率密度的应用。
    使用建议:
    - 确保散热良好:鉴于其高功率密度,确保适当的散热措施是必要的。
    - 注意栅源电压范围:推荐的关闭栅电压为-5 V到0 V,打开栅电压为15 V。
    - 选择合适的外部电阻:外部电阻的选择影响开关性能,根据应用需求进行选择。

    5. 兼容性和支持


    NSF040120L3A0 与市场上常见的 TO-247-3 封装兼容。Nexperia 提供详细的技术支持和售后服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    1. 开关过程中过热怎么办?
    - 解决方法:增加散热片或者优化冷却系统,确保器件温度不超过175°C的最大值。
    2. 导通电阻随温度变化很大怎么办?
    - 解决方法:采用合适的散热设计,确保工作温度在可接受范围内。
    3. 开关损耗过大怎么办?
    - 解决方法:检查外部电阻选择是否合适,重新调整以优化开关损耗。

    7. 总结和推荐


    综上所述,NSF040120L3A0 凭借其高耐压能力、优异的温度稳定性和快速开关速度,在高压和大功率应用中表现出色。对于需要高性能功率管理的应用,如电动汽车充电基础设施、光伏逆变器等,推荐选用该款产品。然而,用户需注意合理的设计和使用方法,确保其正常工作并发挥最佳性能。

NSF040120L3A0Q参数

参数
最大功率耗散 -
FET类型 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 -
配置 -
栅极电荷 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
通道数量 -
包装方式 卷带包装,管装
