首页  >  产品百科  >  PSMN7R5-30MLDX

PSMN7R5-30MLDX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 45W(Tc) 20V 2.2V@1mA 11.3nC@ 10 V 1个N沟道 30V 7.6mΩ@ 15A,10V 57A 655pF@15V LFPAK-33 贴片安装
供应商型号: AV-S-PHSPSMN7R530MLDX
供应商: Avnet
标准整包数: 1500

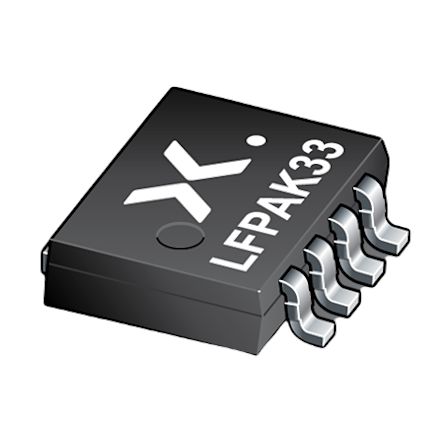

NEXPERIA 场效应管(MOSFET) PSMN7R5-30MLDX

PSMN7R5-30MLDX概述

    Nexperia PSMN7R5-30MLD MOSFET 技术手册综述

    1. 产品简介


    Nexperia PSMN7R5-30MLD 是一款采用 NextPowerS3 技术的低压 N 沟道增强型 MOSFET,封装形式为 LFPAK33。此产品适用于多种高效率应用,特别是在高频开关场合表现尤为出色。该器件的漏源电压额定值为 30V,其低导通电阻仅为 7.5mΩ(典型值),非常适合于高电流和高频率操作场景。

    2. 技术参数


    - 漏源电压(VDS): 最大值 30V
    - 栅源电压(VGS): 最大值 ±20V
    - 最大总功率耗散(Ptot): 45W @ 25°C
    - 连续漏电流(ID): 最大值 57A @ 25°C(10V VGS)
    - 门极电荷(QG): 典型值 5.8nC @ 4.5V VGS,15A ID
    - 导通电阻(RDSon): 最小值 8.2mΩ @ 4.5V VGS,10A ID
    - 热阻(Rth(j-mb)): 3.1-3.32K/W @ 25°C
    - 软恢复因子(S): 大于 1

    3. 产品特点和优势


    - 超低门极电荷(QG, QGD, QOSS): 有助于提高系统整体效率,特别是在高频工作条件下。
    - 超快开关,软恢复: 软恢复因子大于 1,有助于减少尖峰和振铃现象,从而降低电磁干扰。
    - 独特的“SchottkyPlus”技术: 在 25°C 下漏电流小于 1µA,表现出类肖特基二极管的特性,但没有泄漏电流的问题。
    - 优化的 4.5V 门极驱动: 使得 MOSFET 可以更高效地运行。
    - 低寄生电感和电阻: 高可靠性的夹键合和焊料芯片连接,无胶水,无引线键合,耐温高达 175°C。

    4. 应用案例和使用建议


    - 服务器和电信设备上的板载 DC-DC 转换器:利用其高效率和低损耗特性,实现更高的能效。
    - 通信应用中的二次侧同步整流:用于电源转换器模块,提高整体系统的性能。
    - CPU、GPU 和其他高功耗组件的供电:例如电压调节模块 (VRM) 和点负载 (POL) 模块。
    使用建议:
    - 确保良好的散热设计,以充分利用其低导通电阻带来的效率提升。
    - 选择合适的 PCB 布局和散热策略,以避免过热风险。

    5. 兼容性和支持


    - 兼容性:由于其标准封装形式和通用参数,该 MOSFET 与大多数现有电路和设计具有良好的兼容性。
    - 技术支持:Nexperia 提供全面的技术支持和维护服务,帮助客户解决各种应用中的问题。

    6. 常见问题与解决方案


    - 问题:如何确保 MOSFET 不会因过高的温度而损坏?
    解决方法:使用合适的散热设计和 PCB 布局,确保 MOSFET 的工作温度不超过最大限制(175°C)。

    - 问题:如何测量漏源电压 (VDS)?
    解决方法:通过万用表或示波器直接测量 MOSFET 的漏源端子之间的电压。

    7. 总结和推荐


    总结:Nexperia PSMN7R5-30MLD 是一款高效、低损耗、高可靠性的 N 沟道 MOSFET,特别适合于高效率和高频率的应用场景。它拥有出色的软恢复特性,低寄生电感和电阻,以及优化的门极驱动能力,非常适合用于服务器、电信设备、电源管理和其他需要高效率的场合。
    推荐:鉴于其优秀的性能和广泛的应用范围,强烈推荐在需要高效率和高可靠性解决方案的设计中使用该产品。如果您的设计要求非常苛刻,我们建议进行详细测试并根据具体需求定制散热方案。

PSMN7R5-30MLDX参数

参数
Rds(On)-漏源导通电阻 7.6mΩ@ 15A,10V
栅极电荷 11.3nC@ 10 V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 655pF@15V
最大功率耗散 45W(Tc)
Vds-漏源极击穿电压 30V
FET类型 1个N沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 57A
Vgs(th)-栅源极阈值电压 2.2V@1mA
配置 独立式
通用封装 LFPAK-33
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMN7R5-30MLDX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN7R5-30MLDX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN7R5-30MLDX PSMN7R5-30MLDX数据手册

PSMN7R5-30MLDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1443 ¥ 1.2774
4500+ $ 0.1431 ¥ 1.2663
库存: 7500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 1916.1
