PSMN9R5-100BS,118

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 211W(Tc) 20V 4V@1mA 82nC@ 10 V 1个N沟道 100V 9.6mΩ@ 15A,10V 89A 4.454nF@50V D2PAK 贴片安装
供应商型号: AV-S-PSMN9R5-100BS,118
供应商: Avnet
标准整包数: 800

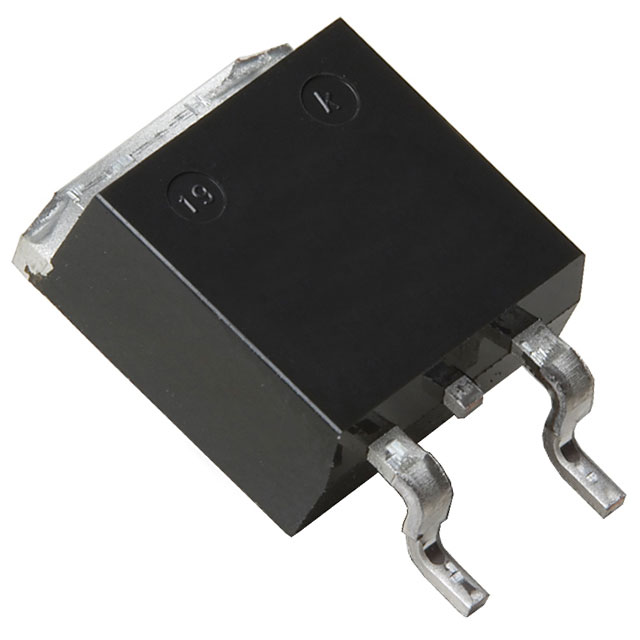

NEXPERIA 场效应管(MOSFET) PSMN9R5-100BS,118

PSMN9R5-100BS,118概述


    产品简介


    产品类型与功能
    PSMN9R5-100BS是一款标准级别的N沟道MOSFET,采用D2PAK封装,额定工作温度范围为-55°C至175°C。这种产品适用于广泛的应用领域,包括工业设备、通信设备及家用电器。
    应用领域
    - 直流到直流转换器(DC-to-DC converters)
    - 负载切换(Load switching)
    - 电机控制(Motor control)
    - 服务器电源供应(Server power supplies)

    技术参数


    电气特性
    - 漏源电压 \( V{DS} \): 最大100V
    - 漏极电流 \( ID \): 最大89A(在25°C时)
    - 额定功率损耗 \( P{tot} \): 最大211W(在25°C时)
    - 阈值电压 \( V{GS(th)} \): 2.3V 至 4.8V
    - 导通电阻 \( R{DS(on)} \): 典型值为9.6mΩ(在10V栅极电压,15A漏极电流,25°C时)
    - 动态特性:
    - 门极-漏极电荷 \( Q{GD} \): 典型值为23nC
    - 门极总电荷 \( Q{G(tot)} \): 典型值为82nC
    热特性
    - 结到基板热阻 \( R{th(j-mb)} \): 典型值为0.38K/W
    - 结到环境热阻 \( R{th(j-a)} \): 最小值50K/W

    产品特点和优势


    - 高效率: 由于低开关损耗和导通损耗,该产品能够实现高效率。
    - 适合标准级栅极驱动: 易于与标准的栅极驱动电路兼容,简化了系统设计。

    应用案例和使用建议


    应用案例
    该产品广泛应用于直流到直流转换器、负载切换、电机控制及服务器电源供应等领域。例如,在直流到直流转换器中,PSMN9R5-100BS能提供稳定的电源输出,有效减少能源浪费。
    使用建议
    - 在使用过程中,需确保散热良好,以防止过热损坏。
    - 在电机控制应用中,应考虑选用合适的门极驱动器以实现更精确的控制。
    - 由于该产品具有高阈值电压,因此在启动阶段需要特别注意栅极电压设置。

    兼容性和支持


    该产品采用D2PAK封装,可与其他同类产品进行互换使用。Nexperia公司提供了全面的技术支持和维护服务,确保客户在应用过程中的顺利运行。

    常见问题与解决方案


    常见问题
    1. 过热问题: 如何避免因过热导致的产品损坏?
    2. 栅极驱动不稳定: 如何确保栅极驱动的稳定性?
    解决方案
    1. 过热问题: 选择合适的散热措施,如增加散热片或采用散热更好的PCB布局。
    2. 栅极驱动不稳定: 确保选用合适的栅极驱动器,并适当调整栅极电阻以减小驱动信号的振铃现象。

    总结和推荐



    总结


    PSMN9R5-100BS作为一款高效、可靠的N沟道MOSFET,具备广泛的适用性和强大的市场竞争力。其优秀的电气特性和易于应用的特点使其成为工业和家用电器领域的理想选择。
    推荐
    我们强烈推荐PSMN9R5-100BS用于需要高效率、稳定性和可靠性的应用中。其优秀的性能和良好的技术支持使其成为您项目中不可或缺的组件。

PSMN9R5-100BS,118参数

参数
Vgs-栅源极电压 20V
栅极电荷 82nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 4.454nF@50V
配置 独立式
通道数量 1
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 4V@1mA
最大功率耗散 211W(Tc)
Id-连续漏极电流 89A
FET类型 1个N沟道
Rds(On)-漏源导通电阻 9.6mΩ@ 15A,10V
10.3mm(Max)
9.4mm(Max)
4.5mm(Max)
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PSMN9R5-100BS,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN9R5-100BS,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN9R5-100BS,118 PSMN9R5-100BS,118数据手册

PSMN9R5-100BS,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.0419 ¥ 9.2211
4000+ $ 0.9394 ¥ 8.3136
7200+ $ 0.9079 ¥ 8.0346
13600+ $ 0.8597 ¥ 7.6083
库存: 10400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 7376.88
