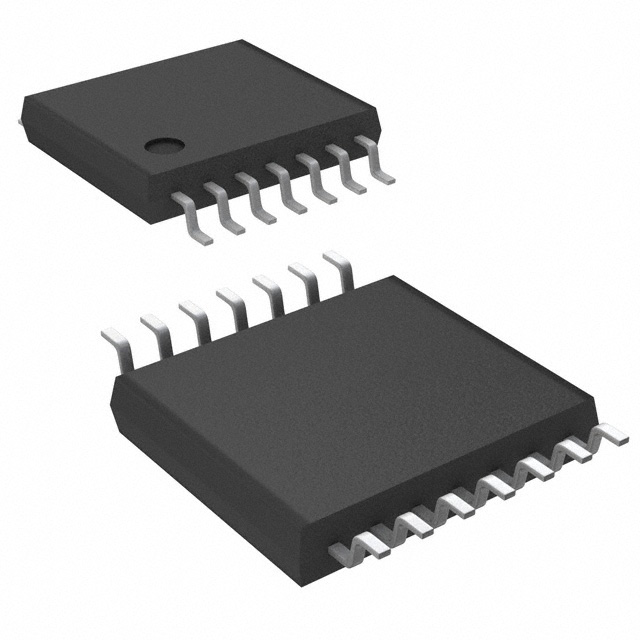

NXB0104PWJ

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 500000KW 20V 2V@ 250uA 30nC 2个P沟道 40V 1.85欧 5A 1nF@ 15V TSSOP-14 贴片安装
供应商型号: MMU-NXB0104PWJ-UEZWXD-QJ1K5R
供应商: 海外现货
标准整包数: 2797
NEXPERIA 场效应管(MOSFET) NXB0104PWJ

NXB0104PWJ概述

    Nexperia NXB0104:一款高效能双向电压电平转换器

    产品简介


    NXB0104是一款4位双电源双向电压电平转换器,具有自动方向感应和三态功能。该器件主要用于实现不同电压节点之间的电平转换。NXB0104包含两个输入输出端口(An 和 Bn),一个输出使能端(OE)以及两个供电引脚(VCC(A) 和 VCC(B))。通过这些配置,NXB0104能够在1.2V至3.6V和1.65V至5.5V之间灵活供电,适合多种低电压系统应用。

    技术参数


    - 供电范围:
    - VCC(A): 1.2 V 至 3.6 V
    - VCC(B): 1.65 V 至 5.5 V
    - 三态操作:低电平OE时输出为高阻抗状态。
    - 电气特性:
    - 输入电压范围:0至VCCI(VCCI+0.5 V)
    - 输出电压范围:0至VCCO
    - 输入/输出电容:2.8至7.5 pF
    - 工作温度范围:
    - SOT402-1 和 SOT762-1:-40°C 至 +125°C
    - SOT1174-1:-40°C 至 +125°C
    - 极限值:
    - VCC(A), VCC(B), OE 输入电压:-0.5 V 至 +6.5 V
    - 输入/输出电压:-0.5 V 至 +6.5 V

    产品特点和优势


    1. 宽电压范围:VCC(A) 可以在1.2 V至3.6 V范围内供电,而VCC(B) 可以在1.65 V至5.5 V范围内供电。
    2. 部分掉电模式:通过内部IOFF电路提供部分掉电模式,有效防止反向电流。
    3. 抗ESD性能:
    - HBM保护:A端口超过2.5 kV,B端口超过15 kV。
    - CDM保护:超过1.5 kV。
    4. 高可靠性:锁存效应性能超过100 mA。
    5. 多种封装选择:提供TSSOP14、DHVQFN14和XQFN12三种封装。

    应用案例和使用建议


    NXB0104常用于物联网(IoT)、消费电子和工业控制等领域。其自动方向感应和宽电压范围使其特别适用于需要电平转换的复杂系统。例如,在智能家电中,它可以实现不同电压节点之间的通信。为了确保最佳性能,建议根据实际应用环境选择合适的供电范围,并合理设计电路以避免过压情况的发生。

    兼容性和支持


    NXB0104可以与其他标准逻辑器件良好兼容。Nexperia公司提供了详尽的技术文档和全方位技术支持,包括详细的测试报告和故障排除指南,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:供电电压超出范围导致损坏。
    - 解决方法:确保所有电源都在规定的电压范围内,不要让VCC(A)高于VCC(B)。
    2. 问题:无法正确切换三态。
    - 解决方法:检查OE引脚连接是否正确,确保OE处于高电平时,输出正常;当OE为低电平时,输出应处于高阻抗状态。
    3. 问题:信号传输延迟过高。
    - 解决方法:确认外部负载匹配情况,调整电路布局减少寄生电容和电感。

    总结和推荐


    综上所述,NXB0104凭借其广泛的应用范围、高性能和可靠的保护特性,成为许多需要电压电平转换和方向感应功能的应用的理想选择。特别是对于那些需要在多个电压节点之间进行高效可靠通信的场合,NXB0104能够满足需求。鉴于此,强烈推荐使用该器件。

NXB0104PWJ参数

参数
通道数量 4
FET类型 2个P沟道
配置 -
Vds-漏源极击穿电压 40V
最大功率耗散 500000KW
Rds(On)-漏源导通电阻 1.85欧
Vgs(th)-栅源极阈值电压 2V@ 250uA
Ciss-不同 Vds 时的输入最大电容 1nF@ 15V
栅极电荷 30nC
Vgs-栅源极电压 20V
Id-连续漏极电流 5A
通用封装 TSSOP-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NXB0104PWJ厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NXB0104PWJ数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA NXB0104PWJ NXB0104PWJ数据手册

NXB0104PWJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2797+ $ 0.2069 ¥ 1.7523
5000+ $ 0.2011 ¥ 1.7036
7500+ $ 0.1983 ¥ 1.6793
12500+ $ 0.1952 ¥ 1.653
17500+ $ 0.1933 ¥ 1.6374
25000+ $ 0.1916 ¥ 1.6228
库存: 2797
起订量: 2797 增量: 0
交货地:
最小起订量为:2797
合计: ¥ 4901.18
直接购买
加入购物车
