BUK965R8-100E,118

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 357W(Tc) 10V 2.1V@1mA 133nC@ 5 V 1个N沟道 100V 5.8mΩ@ 25A,5V 120A 17.46nF@25V D2PAK 贴片安装
供应商型号: 1727-7137-2-ND
供应商: Digi-Key
标准整包数: 800

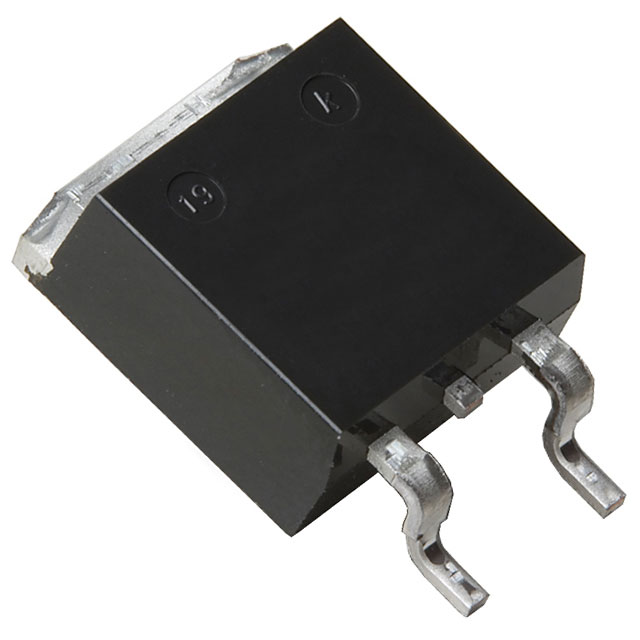

NEXPERIA 场效应管(MOSFET) BUK965R8-100E,118

BUK965R8-100E,118概述

    BUK965R8-100E N-Channel TrenchMOS Logic Level FET 技术手册解析

    1. 产品简介


    产品类型: 逻辑电平N沟道MOSFET,采用TrenchMOS技术,封装形式为D2PAK (SOT404)。
    主要功能: 适用于各种高功率和高性能的应用,特别是在高可靠性要求的汽车系统中表现优异。
    应用领域:
    - 汽车系统的12V、24V和48V系统。
    - 电机、灯泡和电磁阀控制。
    - 启停微混合动力应用。
    - 变速箱控制。
    - 高性能电源开关。

    2. 技术参数


    | 参数 | 规格 |

    | 漏源电压VDS | -100V至+100V |
    | 漏电流ID | 25°C时可达120A |
    | 总耗散功率Ptot | 25°C时可达349W |
    | 导通电阻RDSon | 25°C时典型值为4.62mΩ,175°C时最大值为16mΩ |
    | 输入电容Ciss | 典型值13100pF至17460pF |
    | 输出电容Coss | 典型值725pF至870pF |
    | 反向转移电容Crss | 典型值450pF至620pF |
    | 栅极电荷QG(tot) | 典型值133nC |

    3. 产品特点和优势


    - 符合AEC Q101标准: 设计和验证符合汽车电子标准。
    - 重复雪崩耐量: 具备优秀的重复雪崩能力,确保长期稳定性。
    - 高温适用性: 能够在高达175°C的环境中可靠运行。
    - 真逻辑电平栅极: 在175°C下保持真逻辑电平特性,方便与数字信号接口。

    4. 应用案例和使用建议


    应用案例:
    - 汽车系统: 适用于车辆12V、24V和48V系统,进行电机、灯泡及电磁阀的控制。
    - 启停微混合动力系统: 通过精确的电流控制实现高效节能。
    - 变速箱控制: 需要高精度和稳定的电力转换。
    使用建议:
    - 在选择外部驱动电路时,需考虑RDSon的影响,确保驱动电流能够满足需求。
    - 由于具备较高的耐温性,可优先考虑在温度要求较高的环境中使用。
    - 在设计电路板时,考虑到Ptot和Rth(j-mb),以保证散热效果。

    5. 兼容性和支持


    - 封装形式: D2PAK (SOT404),适合表面贴装工艺。
    - 支持: 制造商提供详细的技术文档和支持服务,包括应用笔记AN10273,详细解释雪崩测试结果及其限制条件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查并确认VGS和VDS的值,适当调整驱动电路。 |
    | 导通电阻过高 | 确保VGS达到阈值以上,可能需要提高驱动电压。 |
    | 温度过热 | 检查散热片和PCB布局,确保良好的热传导和散热设计。 |

    7. 总结和推荐


    产品评估:
    - 优点:
    - 符合严格的AEC Q101标准,适用于高可靠性要求的应用。
    - 优秀的耐温性和重复雪崩耐量,适应苛刻的工作环境。
    - 逻辑电平栅极特性简化了与数字信号的集成。
    - 推荐:
    - 强烈推荐用于汽车、工业和高功率转换应用。虽然价格可能较高,但其卓越的性能和耐用性使其成为值得投资的选择。
    通过以上分析可以看出,BUK965R8-100E 是一款性能优异、用途广泛的电子元器件,在高可靠性和耐高温性能方面表现出色,非常适合于各种工业和汽车电子应用。

BUK965R8-100E,118参数

参数
Rds(On)-漏源导通电阻 5.8mΩ@ 25A,5V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 2.1V@1mA
Ciss-不同 Vds 时的输入最大电容 17.46nF@25V
Vds-漏源极击穿电压 100V
Id-连续漏极电流 120A
通道数量 1
配置 独立式
Vgs-栅源极电压 10V
栅极电荷 133nC@ 5 V
最大功率耗散 357W(Tc)
10.3mm(Max)
9.4mm(Max)
4.5mm(Max)
通用封装 D2PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BUK965R8-100E,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK965R8-100E,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK965R8-100E,118 BUK965R8-100E,118数据手册

BUK965R8-100E,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.7821 ¥ 14.9143
1600+ $ 1.7472 ¥ 14.6221
库存: 1600
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 11931.44
