PSMN011-60MLX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 91W(Tc) 20V 2.45V@1mA 37.2nC@ 10 V 1个N沟道 60V 11.3mΩ@ 15A,10V 61A 2.191nF@30V LFPAK-33 贴片安装 2.6mm(宽度)
供应商型号: AV-S-PHSPSMN01160MLX
供应商: Avnet
标准整包数: 1500

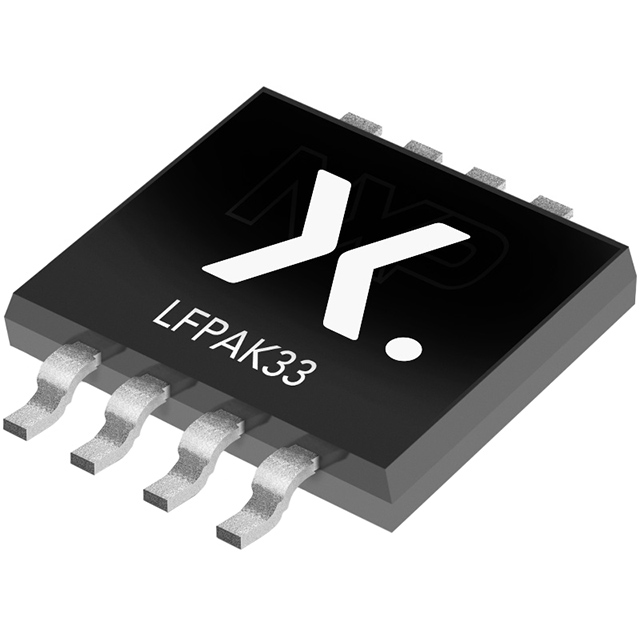

NEXPERIA 场效应管(MOSFET) PSMN011-60MLX

PSMN011-60MLX概述

    PSMN011-60ML:高性能N沟道逻辑电平MOSFET

    产品简介


    PSMN011-60ML是一款适用于工业、通信及家庭设备领域的60V N沟道逻辑电平MOSFET,采用LFPAK33封装。该产品以其高效率和低损耗而闻名,特别适合需要快速开关的应用场景。

    技术参数


    PSMN011-60ML的主要技术参数如下:
    - 漏源电压(VDS):最高可达60V。
    - 连续漏极电流(ID):最大61A(在Tmb=25°C时)。
    - 总功耗(Ptot):最大91W(在Tmb=25°C时)。
    - 热阻(Rth(j-mb)):1.44至1.65 K/W。
    - 导通电阻(RDSon):在VGS=10V和Tj=25°C条件下为9.35至11.3mΩ。
    - 栅极电荷(QGD):在VGS=4.5V时为5.1nC。
    - 安全工作区(SOA):可承受高达48.5mJ的非重复性击穿能量。
    - 存储温度范围(Tstg):-55°C至175°C。

    产品特点和优势


    1. 高效率:低导通和开关损耗使得PSMN011-60ML具有很高的能源效率。
    2. 适配性强:标准门驱动源适用,便于集成到现有系统中。
    3. 可靠性高:耐高温,额定温度高达175°C。
    4. 封装紧凑:LFPAK33封装尺寸仅为3.3mm,节省空间且与同类产品兼容。

    应用案例和使用建议


    PSMN011-60ML广泛应用于AC-DC转换器、同步整流和DC-DC转换器中。为了确保最佳性能,建议如下:
    - 选择合适的散热片:根据产品的工作环境选择适当的散热片,以避免过热导致性能下降。
    - 正确的布局设计:电路板上的布线应尽量减少寄生电感,避免额外的功率损耗。

    兼容性和支持


    - 封装兼容性:LFPAK33与市面上常见的3.3mm封装兼容,易于替换和升级。
    - 技术支持:Nexperia提供详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 过温保护:安装合适的散热器或增加风扇冷却可以有效防止过温现象。
    2. 电压稳定:确保输入电源稳定,避免电压波动对MOSFET造成损害。
    3. 寄生电感问题:采用短且宽的走线连接,减少电路板上的寄生电感。

    总结和推荐


    PSMN011-60ML以其卓越的性能和广泛的适用性,在电力电子领域展现出显著的优势。无论是在家用电器还是工业设备中,其高效、可靠的特性使其成为众多设计师的理想选择。建议在项目中积极考虑使用该产品。

PSMN011-60MLX参数

参数
Vds-漏源极击穿电压 60V
配置 triple共源
最大功率耗散 91W(Tc)
栅极电荷 37.2nC@ 10 V
通道数量 1
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.45V@1mA
Id-连续漏极电流 61A
Ciss-不同 Vds 时的输入最大电容 2.191nF@30V
Rds(On)-漏源导通电阻 11.3mΩ@ 15A,10V
FET类型 1个N沟道
长*宽*高 2.6mm(宽度)
通用封装 LFPAK-33
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PSMN011-60MLX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

PSMN011-60MLX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA PSMN011-60MLX PSMN011-60MLX数据手册

PSMN011-60MLX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2632 ¥ 2.3292
4500+ $ 0.2608 ¥ 2.3084
库存: 4500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3493.8
