BUK7K17-80EX

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: 64W 20V 4V@1mA 32.4nC@ 10V 2个N沟道 80V 16.7mΩ@ 10A,10V 21A 2.262nF@25V LFPAK-56D 贴片安装
供应商型号: 2822797
供应商: 海外现货
标准整包数: 1

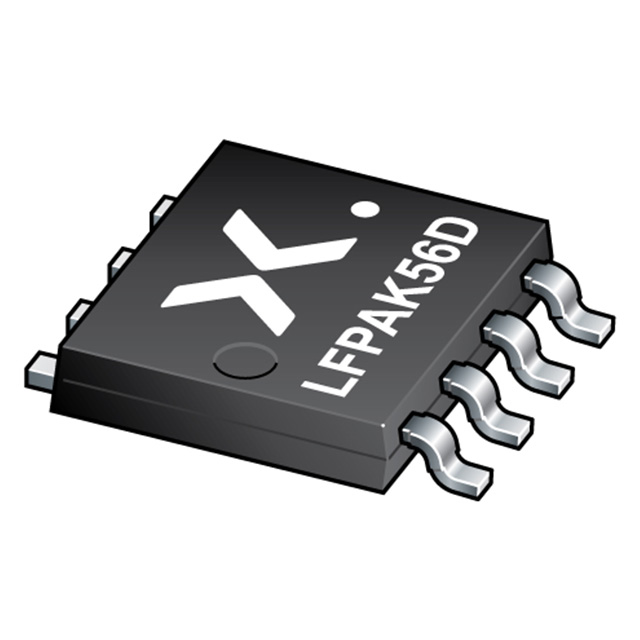

NEXPERIA 场效应管(MOSFET) BUK7K17-80EX

BUK7K17-80EX概述

    BUK7K17-80E 双通道N沟道80V 17mΩ标准级MOSFET 技术手册解析

    1. 产品简介


    产品类型:BUK7K17-80E 是一款双通道N沟道标准级MOSFET,采用LFPAK56D(Dual Power-SO8)封装,使用TrenchMOS技术。该产品符合AEC-Q101标准,适用于高性能汽车应用。
    主要功能:
    - 双通道MOSFET
    - 重复雪崩额定值
    - 适合热要求苛刻的环境,最高温度可达175℃
    - 真正的标准级门限电压,VGS(th)评级在175℃时大于1V
    应用领域:
    - 12V、24V和48V汽车系统
    - 电机、灯和电磁阀控制
    - 传动控制
    - 超高功率开关

    2. 技术参数


    以下是根据手册中的技术规格和性能参数整理的简要列表:
    - 极限值:
    - 漏源电压 (VDS):80V
    - 漏极电流 (ID):在VGS=10V,Tmb=25°C时为21A
    - 总功率耗散 (Ptot):在Tmb=25°C时为64W
    - 存储温度范围:-55°C至175°C
    - 结温范围:-55°C至175°C
    - 静态特性:
    - 导通电阻 (RDSon):在VGS=10V,ID=10A,Tj=25°C时为12.5至16.7mΩ
    - 门限电压 (VGS(th)):在ID=1mA,VDS=VGS,Tj=175°C时为1V
    - 漏源击穿电压 (V(BR)DSS):在25°C时为80V
    - 动态特性:
    - 门电荷 (QGD):在ID=10A,VDS=64V,VGS=10V,Tj=25°C时为10.4nC
    - 输入电容 (Ciss):1701至2262pF
    - 输出电容 (Coss):174至208pF

    3. 产品特点和优势


    - 双重通道设计:支持同时驱动两个负载,提高电路灵活性。
    - AEC-Q101认证:确保了其在汽车电子中的可靠性和耐用性。
    - 高温适用性:能够在高达175°C的环境下稳定工作,适用于各种恶劣环境。
    - 高可靠性:重复雪崩额定值表明其具备良好的抗冲击能力和长期稳定性。

    4. 应用案例和使用建议


    - 汽车系统应用:如12V电池系统的电池管理、电机控制和灯光控制。需要考虑合适的散热设计以应对高温环境。
    - 电力转换:利用其低导通电阻特性,在直流到直流转换器中实现高效的功率传输。
    - 使用建议:
    - 在设计时注意MOSFET的工作温度范围,避免超过175°C。
    - 在驱动电路设计中合理选择门极驱动电阻以减少门极振铃。

    5. 兼容性和支持


    - 兼容性:BUK7K17-80E与现有的汽车电子系统高度兼容,可轻松集成到现有设计中。
    - 技术支持:Nexperia提供全面的技术文档和支持,包括应用笔记和详细的设计指南。

    6. 常见问题与解决方案


    - Q:产品在高温下工作是否会出现异常?
    - A:不会,该产品经过严格的高温测试,能在175°C环境中正常工作。
    - Q:如何判断产品是否过热?
    - A:可以通过监测其表面温度,参考产品手册中的最大允许温度值来判断。

    7. 总结和推荐


    综合评估:
    - BUK7K17-80E 的导通电阻低、耐温能力强且具有良好的重复雪崩额定值,非常适合在汽车电子和高功率电力转换应用中使用。
    - 其设计充分考虑了严苛的应用环境,能够满足各类高性能需求。
    推荐:
    - 推荐给需要在高可靠性、高温条件下工作的电子工程师选用。特别是在汽车电子、电源管理等领域中,这款产品将会是一个优秀的选择。

BUK7K17-80EX参数

参数
FET类型 2个N沟道
配置
最大功率耗散 64W
栅极电荷 32.4nC@ 10V
Id-连续漏极电流 21A
Vgs-栅源极电压 20V
通道数量 2
Vds-漏源极击穿电压 80V
Rds(On)-漏源导通电阻 16.7mΩ@ 10A,10V
Ciss-不同 Vds 时的输入最大电容 2.262nF@25V
Vgs(th)-栅源极阈值电压 4V@1mA
5.3mm(Max)
4.7mm(Max)
1.05mm(Max)
通用封装 LFPAK-56D
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BUK7K17-80EX厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

BUK7K17-80EX数据手册

厂牌 PDF简要描述 下载
NEXPERIA 场效应管(MOSFET) NEXPERIA BUK7K17-80EX BUK7K17-80EX数据手册

BUK7K17-80EX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.614
10+ ¥ 6.9843
100+ ¥ 6.4023
500+ ¥ 6.4023
1000+ ¥ 6.2859
5000+ ¥ 6.2859
库存: 0
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
