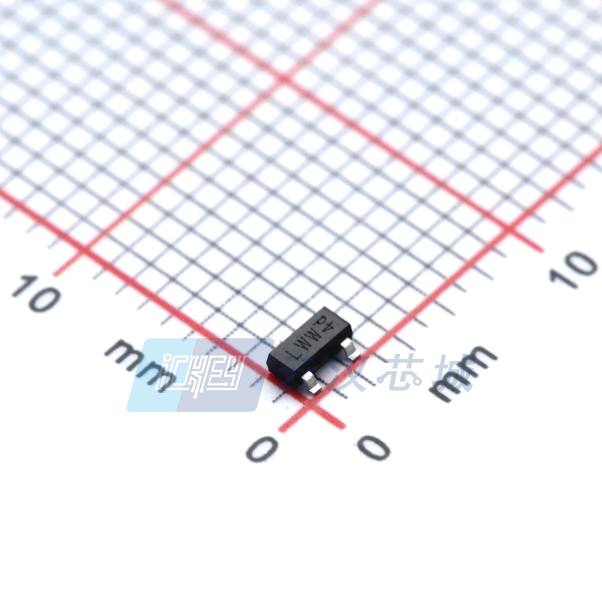

2N7002P,215

产品分类: 场效应管(MOSFET)
厂牌: NEXPERIA
产品描述: Nexperia N沟道增强型MOS管, Vds=60 V, 360 mA, SOT-23封装, 表面贴装, 3引脚
供应商型号: 31M-2N7002P,215
供应商: 云汉优选
标准整包数: 20
NEXPERIA 场效应管(MOSFET) 2N7002P,215

2N7002P,215概述


    产品简介


    基本描述
    NXP的2N7002P是一款N沟道增强模式场效应晶体管(FET),采用SOT23(TO-236AB)表面贴装塑料封装技术,通过深槽MOSFET工艺制造。该产品适用于高速线路驱动、低侧负载开关、继电器驱动及各种开关电路。
    主要功能
    - 支持逻辑电平输入,方便与其他逻辑电路集成。
    - 非常快速的开关性能。
    - 符合AEC-Q101标准,适用于汽车和工业应用。
    应用领域
    - 高速线路驱动器
    - 低侧负载开关
    - 继电器驱动器
    - 开关电路

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDS | 漏源电压 | Tamb = 25°C | - | - | 60 | V |
    | VGS | 栅源电压 | - | -20 | - | 20 | V |
    | ID | 漏极电流 | VGS = 10 V; Tamb = 25°C | - | - | 360 | mA |
    | RDSon | 漏源导通电阻 | VGS = 10 V; ID = 500 mA; Tj = 25°C; pulsed; tp ≤ 300 μs; δ ≤ 0.01 | - | 1 | 1.6 | Ω |

    产品特点和优势


    - AEC-Q101认证:确保产品质量符合汽车行业严格标准。
    - 逻辑电平兼容:简化与现有逻辑电路的集成。
    - 深槽MOSFET技术:提供更快的开关速度和更低的导通电阻。
    - 非常快速的开关:适用于高频率操作的应用。

    应用案例和使用建议


    应用案例
    - 在汽车电子系统中作为低侧负载开关。
    - 用于工业自动化设备的继电器驱动。
    使用建议
    - 确保在使用时栅源电压(VGS)不超过20V,以避免损坏。
    - 考虑到快速开关特性,建议在设计电路时加入适当的RC滤波以减少EMI干扰。

    兼容性和支持


    - 该产品与其他NXP的SMD封装兼容,便于替换和升级。
    - 如有任何问题,请联系最近的销售办事处获取技术支持。

    常见问题与解决方案


    1. 问题:如何选择合适的散热片?
    - 解决方案:根据应用场景选择合适大小的散热片,确保结温不超过150°C。参考热阻参数(Rth(j-a))计算所需的散热能力。

    2. 问题:栅漏电流过高怎么办?
    - 解决方案:检查栅极连接是否可靠,确保没有电磁干扰。可以增加栅极电阻来降低栅漏电流。

    总结和推荐


    综合评估
    - 优点:
    - AEC-Q101认证,适合汽车和工业应用。
    - 极高的开关速度和低导通电阻。
    - 逻辑电平兼容,易于集成。

    - 推荐:
    - 强烈推荐使用2N7002P作为高可靠性需求的高速开关电路。无论是汽车还是工业应用,这款MOSFET都表现出色。
    总的来说,2N7002P以其高性能和高可靠性成为电子工程师设计高速开关电路的理想选择。

2N7002P,215参数

参数
栅极电荷 0.8nC@ 4.5 V
通道数量 1
Vds-漏源极击穿电压 60V
Ciss-不同 Vds 时的输入最大电容 50pF@10V
FET类型 1个N沟道
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.4V@ 250µA
最大功率耗散 350mW(Ta)
Rds(On)-漏源导通电阻 1.6Ω@ 500mA,10V
Id-连续漏极电流 360mA
配置 独立式
长*宽*高 3mm*1.4mm*1mm
通用封装 TO-236AB
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
