LBWA1KL1FX-875

产品分类: 无线收发芯片
产品描述: Murata Power Solutions WiFi模块, GPIO,SDIO总线接口
供应商型号: LBWA1KL1FX-875
供应商: 国内现货
标准整包数: 1

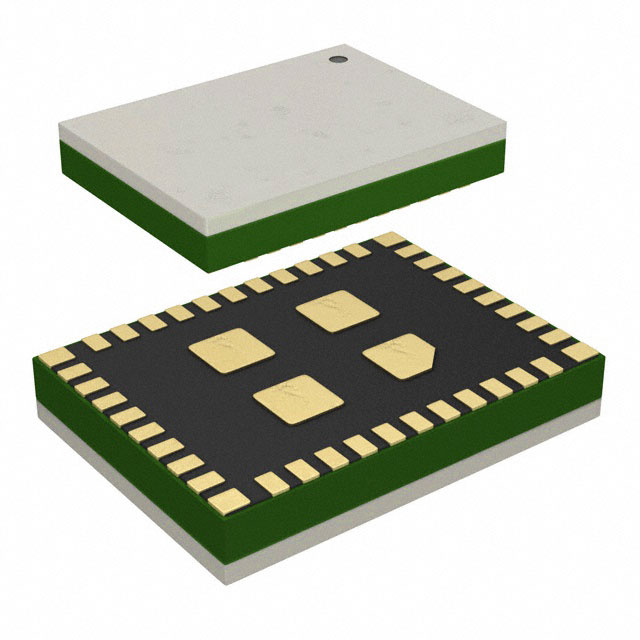

MURATA MANUFACTURING 无线收发芯片 LBWA1KL1FX-875

LBWA1KL1FX-875概述


    产品简介


    LBWA1KL1FX 2.4GHz Wi-Fi模块是一款适用于消费级市场的高性能无线通信解决方案。它支持AP(接入点)和STA(站点)双模式网络拓扑,适用于广泛的嵌入式应用。该模块内置Broadcom BCM43364芯片组,无需额外处理器即可实现高效的数据传输。它具备DSSS、CCK和OFDM调制技术,能确保稳定的通信连接。

    技术参数


    以下是LBWA1KL1FX模块的技术规格和性能参数:
    | 参数 | 描述 |

    | 工作频率范围 | 2400MHz - 2483.5MHz |
    | 芯片组 | Broadcom BCM43364 |
    | 调制方式 | DSSS / CCK / OFDM |
    | 天线类型 | 外置天线 |
    | 操作温度范围 | -30°C 至 70°C |
    | 安装方式 | 表面贴装(SMT) |
    | 封装类型 | LGA封装 |
    | 尺寸 | 6.95 x 5.15 x 1.1 mm |
    | 输入电压范围 | 3.35V至4.2V(VBAT) |
    | 发射功率 | +17dBm |
    | 数据传输速率 | 11Mbps, 54Mbps, 65Mbps |
    | 接收电流 | 60mA |
    | 发射电流 | 370mA(11Mbps) |
    | 主机接口 | SDIO |
    | 认证标准 | RoHS认证 |

    产品特点和优势


    LBWA1KL1FX模块的主要特点包括:
    - 支持AP和STA双模式网络拓扑,能够灵活适应各种应用需求。
    - 内置Broadcom BCM43364芯片组,无需额外处理器即可实现高效的数据处理能力。
    - 具备多种调制方式,确保在不同环境下稳定通信。
    - 独特的外置天线设计提供了更好的信号覆盖范围和稳定性。
    - 采用LGA封装,易于表面贴装,方便集成到各种尺寸的设备中。
    - 符合RoHS认证,环保且无铅,符合当前绿色制造标准。

    应用案例和使用建议


    LBWA1KL1FX模块广泛应用于智能家居、工业自动化、安防监控等领域。例如,在智能家居系统中,可以作为家庭网关的Wi-Fi模块,连接各种智能设备如摄像头、传感器等,构建家庭局域网络。在工业自动化领域,它可以用于连接各类机器和设备,实现远程监控和控制。
    使用建议:
    - 在安装过程中,确保模块与天线之间的距离适中,避免信号衰减。
    - 选择合适的电源电压以保证模块正常工作。
    - 适当调整发射功率,避免过度发射导致的干扰问题。

    兼容性和支持


    LBWA1KL1FX模块支持SDIO接口,可与各种MCU和处理器配合使用。制造商提供详细的技术文档和支持服务,帮助客户顺利完成集成和调试过程。如有需要,还可以联系Murata公司获取更深入的支持和技术指导。

    常见问题与解决方案


    以下是使用过程中可能出现的一些问题及其解决方案:
    - 问题1:模块无法正常启动
    - 解决方案: 检查输入电压是否在规定范围内,确认接线是否正确。
    - 问题2:信号质量不佳
    - 解决方案: 检查天线安装位置,确保没有阻挡物影响信号传输。
    - 问题3:通信不稳定
    - 解决方案: 调整发射功率设置,尽量避免与其它无线设备发生冲突。

    总结和推荐


    综上所述,LBWA1KL1FX 2.4GHz Wi-Fi模块凭借其出色的性能和可靠性,成为许多嵌入式设备的理想选择。特别是在智能家居、工业自动化和安防监控等领域,该模块的应用价值尤为突出。鉴于其卓越的技术参数和广泛的兼容性,强烈推荐使用LBWA1KL1FX模块来满足各种高要求的无线通信需求。

LBWA1KL1FX-875参数

参数
最大数据速率 65Mbps
接收电流 60mA
模块/芯片分类 -
最小工作供电电压 1.8V
最大工作频率 2.4835GHz
支持协议 802.11b/g/n
最小工作频率 2.4GHz
典型输出功率 17dBm
接收机数量 -
典型灵敏度 89dBm
典型供电电流 370mA
调制方式 CCK,DSSS,OFDM
最大工作供电电压 -
接口类型 SDIO
传输电流 -
射频系列/标准 WiFi
发送机数量 -
长*宽*高 6.95mm(长度)*5.15mm(宽度)
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LBWA1KL1FX-875厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LBWA1KL1FX-875数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无线收发芯片 MURATA MANUFACTURING LBWA1KL1FX-875 LBWA1KL1FX-875数据手册
