MTXDOT-AS1-A00-1

产品分类: 无线收发芯片
厂牌: MULTI-TECH SYSTEMS
产品描述: 通用 ISM < 1GHz 860MHz 1.02GHz 293Kbps I²C,SPI 贴片安装
供应商型号: SYE-MTXDOT-AS1-A00-1
供应商: 海外现货
标准整包数: 1
MULTI-TECH SYSTEMS 无线收发芯片 MTXDOT-AS1-A00-1

MTXDOT-AS1-A00-1概述

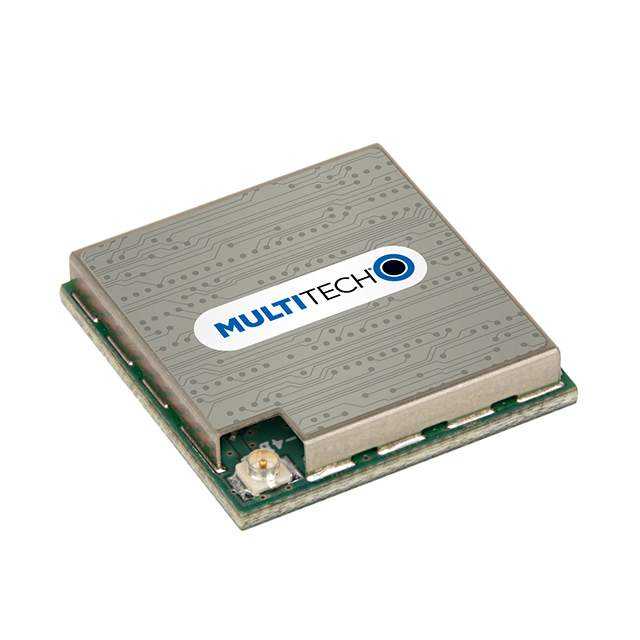

    # MultiTech xDot® 长程LoRa模块技术手册

    产品简介


    MultiTech xDot® 是一款安全、经过端认证、可编程的低功耗射频模块,能够为传感器、工业设备及远程设备提供长距离、低比特率的机器对机器(M2M)数据连接。xDot 模块符合 LoRaWAN® 1.0.2 标准,能够在视线范围内达到最长 10 英里(15 公里),建筑物内穿透可达 1 至 3 英里(2 公里),通过北美的 Sub-GHz ISM 波段、欧洲、澳大利亚(AU915)、亚太地区(AS923)、印度(IN865)和韩国(KR920)进行通信。xDot 将智能、简化复杂性并降低网络边缘的整体物料清单成本,同时支持多种电子接口,使几乎任何“事物”都能在电池供电下运行多年。

    技术参数


    以下是 MultiTech xDot® 的关键技术参数列表:
    | 参数名称 | 描述 |

    | 操作频率范围 | 北美:902-928 MHz;其他地区:根据不同型号 |
    | 输出功率 | 最大 19 dBm(多数型号);最大 14 dBm(NA1 型号) |
    | 接收灵敏度 | -130 dBm 至 -137 dBm |
    | 链路预算 | 145 dB 点对多点;147 dB 点对点 |
    | 最大深睡眠电流 | < 2 uA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 接口 | SPI、UART、I²C、数字 I/O、模拟输入、DAC 输出等 |
    | 处理器 | ST Micro ST32L151CCU6 (ARM® Cortex®-M3) |
    | 闪存存储容量 | 256 KB |

    产品特点和优势


    产品特点
    1. 全球认证:适用于北美、欧洲、澳大利亚、日本、韩国及印度等地区的法规要求。
    2. 低功耗设计:通过深度睡眠模式实现超低功耗,可支持电池供电长达数年。
    3. 多功能接口:提供高达 19 个数字 I/O、10 个模拟输入、2 个 DAC 输出以及 I²C 和 SPI 接口。
    4. 高可靠性:支持单播和多播消息,确保数据传输的稳定性和安全性。
    产品优势
    - 广覆盖范围:支持高达 10 英里(15 公里)的长距离通信。
    - 易用性:Arm® Mbed™ 兼容,支持快速开发,用户可以使用 AT 命令直接操作。
    - 灵活性:模块具备多样化的硬件接口,能够适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 智慧城市:xDot 模块广泛应用于智慧城市的基础设施监控,如智能路灯控制、垃圾箱满载检测等。
    2. 工业自动化:可用于工厂环境中的设备状态监测和控制,显著提高生产效率。
    3. 农业物联网:适用于农田灌溉系统的自动控制及土壤湿度检测。
    使用建议
    - 在设计中充分考虑模块的工作环境和电源管理,以最大化延长电池寿命。
    - 利用 Arm® Mbed™ 开发工具链简化开发流程,快速完成原型设计。

    兼容性和支持


    xDot 模块具有广泛的硬件兼容性,能够与其他设备无缝协作。MultiTech 提供全面的技术支持服务,包括安装支持和技术咨询,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接是否正确,重启设备 |
    | 数据传输不稳定 | 调整天线位置或更换高增益天线 |
    | 无法连接到网关 | 确认网络配置无误,并重新尝试连接 |

    总结和推荐


    综合评估
    MultiTech xDot® 长程 LoRa 模块凭借其卓越的长距离通信能力、低功耗设计以及灵活的硬件接口,在众多应用场景中表现出色。其易于开发的特性使其成为物联网项目的理想选择。
    推荐结论
    我们强烈推荐 MultiTech xDot® 模块用于需要长距离、低功耗无线通信的应用场景,尤其是在智慧农业、工业自动化和城市智能化等领域。如果您正在寻找一个高效、可靠且经济实惠的解决方案,xDot 模块无疑是您的首选。

MTXDOT-AS1-A00-1参数

参数
接收机数量 -
典型供电电流 -
最小工作供电电压 -
最大工作供电电压 -
发送机数量 -
接收电流 -
传输电流 -
支持协议 -
接口类型 I²C,SPI
典型输出功率 -
最大数据速率 293Kbps
最大工作频率 1.02GHz
最小工作频率 860MHz
典型灵敏度 -
模块/芯片分类 -
调制方式 -
射频系列/标准 通用 ISM < 1GHz
安装方式 贴片安装
零件状态 在售

MTXDOT-AS1-A00-1厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。

MTXDOT-AS1-A00-1数据手册

厂牌 PDF简要描述 下载
MULTI-TECH SYSTEMS 无线收发芯片 MULTI-TECH SYSTEMS MTXDOT-AS1-A00-1 MTXDOT-AS1-A00-1数据手册

MTXDOT-AS1-A00-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.4268 ¥ 296.8766
10+ $ 32.6988 ¥ 274.0159
25+ $ 29.9708 ¥ 251.1553
100+ $ 27.7016 ¥ 232.1394
250+ $ 26.3376 ¥ 220.7091
500+ $ 24.5148 ¥ 205.434
库存: 0
起订量: 9 增量: 1
