MTDOT-923-AS1-M1-UFL-1

产品分类: 无线收发芯片
厂牌: MULTI-TECH SYSTEMS
产品描述: General ISM < 1GHz FSK,GFSK,GMSK,MSK,OOK 5V 940MHz 20Kbps I²C,SPI,UART 3.3V 贴片安装
供应商型号: SYE-MTDOT-923-AS1-M1-UFL-1
供应商: 海外现货
标准整包数: 1
MULTI-TECH SYSTEMS 无线收发芯片 MTDOT-923-AS1-M1-UFL-1

MTDOT-923-AS1-M1-UFL-1概述

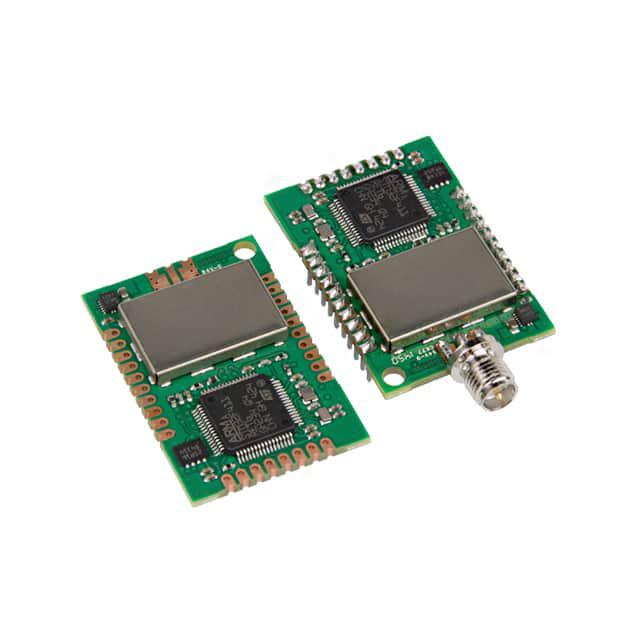

    # MultiTech mDot™ 长距离LoRa模块技术手册

    产品简介


    MultiTech mDot™ 是一款安全认证(CE/FCC/RCM/GITEKI)的低功耗RF模块,具有Arm® Mbed™可编程性,专为传感器、工业设备和远程设备提供长距离、低比特率的机器对机器(M2M)数据连接而设计。该模块符合LoRaWAN®1.0.2标准,可在北美洲、欧洲、澳大利亚及亚太地区(AS923频段)的sub-GHz ISM频带下运行,具有双向通信能力,最远可达10英里/15公里视线范围内,或1至3英里/2公里建筑物内穿透力强。
    主要特点
    - 兼容多种无线标准:LoRaWAN 1.0.2
    - 开发者友好型接口:支持SPI、I2C、UART等多种输入输出接口
    - 超低功耗设计:电池续航时间长达数年
    - 广泛的应用范围:适用于农业、交通运输、金融零售等多个行业

    技术参数


    | 参数 | 值 |

    | 工作频率范围 | 860-1020 MHz |
    | 模块尺寸 | 1.0" x 1.47" (25.5 X 37.3 mm)|
    | 最大发射功率 | 14 dBm @ 868 MHz, 19 dBm @ 915 MHz (根据国家不同)|
    | 接收灵敏度 | -137 dBm @ 868 MHz, -130 dBm @ 915 MHz (根据国家不同)|
    | CPU | STM32F411RET |
    | Flash内存 | 512 KB |
    | RAM | 128 KB |

    产品特点和优势


    - 长距离覆盖:最大传输距离可达10英里,室内穿透能力强。
    - 开发者友好:支持Arm Mbed库和AT指令集,便于快速开发。
    - 超低功耗:在睡眠模式下的电流消耗仅为40.0 µA,适合长时间运行于电池供电环境中。
    - 多频段支持:覆盖北美、欧洲、澳大利亚及亚太地区的主流频段。

    应用案例和使用建议


    应用案例
    - 智能农业:监测土壤湿度、温度等环境因素。
    - 智慧城市:用于垃圾箱满载状态监测。
    - 健康医疗:远程患者监控系统。
    使用建议
    - 在部署前确保了解目标区域的具体法规要求,选择合适的型号。
    - 结合适当的天线设计以优化信号强度。
    - 定期检查设备运行状况,确保长期稳定工作。

    兼容性和支持


    兼容性
    - 可与其他支持LoRaWAN协议的产品无缝集成。
    - 支持多种操作系统和平台,包括Linux、Windows等。
    支持服务
    - 提供专业的技术支持团队,全天候响应客户需求。
    - 定期发布软件更新和技术文档,帮助客户保持最佳性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常启动 | 检查电源连接是否正确 |
    | 数据传输不稳定 | 尝试更换更高增益的天线 |
    | 连接失败 | 确认配置文件设置无误并重新启动 |

    总结和推荐


    MultiTech mDot™ 长距离LoRa模块以其卓越的技术指标、广泛的应用场景和支持服务,在物联网领域展现出强大的竞争力。无论是对于初学者还是专业开发者而言,它都是一款值得信赖的选择。我们强烈推荐此产品给所有寻求高效、可靠且易于集成解决方案的专业人士。
    如需进一步了解或购买,请访问[MultiTech官网](https://www.multitech.com/)获取更多详细信息。

MTDOT-923-AS1-M1-UFL-1参数

参数
最大工作频率 940MHz
接收电流 -
模块/芯片分类 -
最大工作供电电压 5V
典型输出功率 -
接收机数量 -
支持协议 -
最大数据速率 20Kbps
调制方式 FSK,GFSK,GMSK,MSK,OOK
典型供电电流 -
传输电流 -
典型灵敏度 -
发送机数量 -
最小工作供电电压 3.3V
接口类型 I²C,SPI,UART
最小工作频率 -
射频系列/标准 General ISM < 1GHz
安装方式 贴片安装
零件状态 在售
包装方式 散装

MTDOT-923-AS1-M1-UFL-1厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。

MTDOT-923-AS1-M1-UFL-1数据手册

厂牌 PDF简要描述 下载
MULTI-TECH SYSTEMS 无线收发芯片 MULTI-TECH SYSTEMS MTDOT-923-AS1-M1-UFL-1 MTDOT-923-AS1-M1-UFL-1数据手册

MTDOT-923-AS1-M1-UFL-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.2048 ¥ 462.6162
10+ $ 53.1216 ¥ 445.159
25+ $ 49.0544 ¥ 411.0759
50+ $ 48.4716 ¥ 406.192
100+ $ 48.3104 ¥ 404.8412
250+ $ 47.6408 ¥ 399.2299
库存: 0
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
