MTDOT-923-AS1-X1-UFL-50

产品分类: 无线收发芯片
厂牌: MULTI-TECH SYSTEMS
产品描述: General ISM < 1GHz FSK,GFSK,GMSK,MSK,OOK 5V 940MHz 20Kbps I²C,SPI,UART 3.3V 贴片安装
供应商型号: SYE-MTDOT-923-AS1-X1-UFL-50
供应商: 海外现货
标准整包数: 1
MULTI-TECH SYSTEMS 无线收发芯片 MTDOT-923-AS1-X1-UFL-50

MTDOT-923-AS1-X1-UFL-50概述

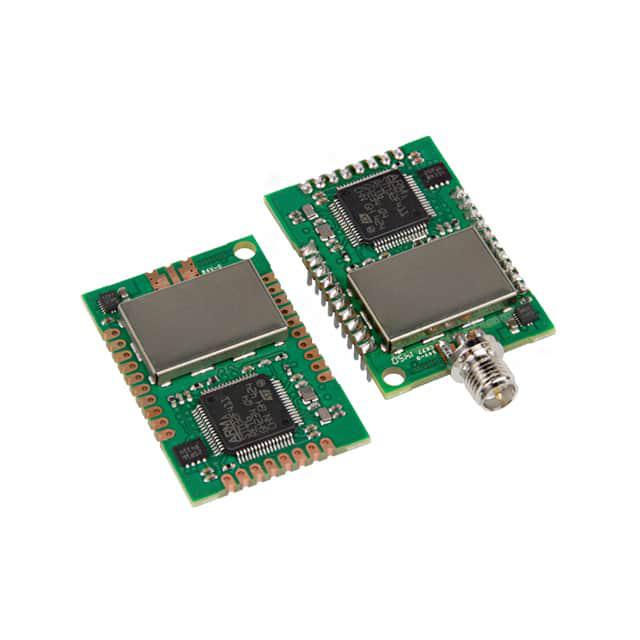

    多科奇 mDot™ 长距离 LoRa 模块技术手册

    产品简介


    多科奇(MultiTech)的 mDot™ 是一款高安全性认证(CE/FCC/RCM/GITEKI)、低功耗且可编程的射频模块,提供远距离、低比特率的机器对机器(M2M)数据连接能力。这款模块通过了 LoRaWAN® 1.0.2 认证,支持双向通信,在北美、欧洲、澳大利亚及亚太地区多个国家均可部署。它专门设计用于传感器、工业设备及远程设备的数据传输,为网络边缘提供了智能化、简化复杂度和更低总体物料清单成本的解决方案。

    技术参数


    以下是 mDot™ 的核心技术参数:
    - 频段范围:860-1020 MHz(根据地区不同)
    - 通信协议:LoRaWAN 1.0.2,支持 Class A 和 Class C
    - 射频调制方式:FSK, GFSK, MSK, GMSK, OOK, LoRa 数字扩频
    - 接口支持:多达 21 个数字 I/O,多达 11 个模拟输入,SPI、I2C、UART 等
    - 处理器:STM32F411RET,主频可达 100 MHz
    - 内存:512 KB Flash,128 KB RAM
    - 最大输出功率:14 dBm 至 19 dBm(视国家和地区而定)
    - 接收灵敏度:最高可达 -137 dBm(取决于频段)
    - 有效辐射功率(EIRP):10 dBm 至 36 dBm(视国家和地区而定)
    - 电源电压:3.3V 至 5VDC ±5%
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 相对湿度:20%-90%(无冷凝)

    产品特点和优势


    - 长距离覆盖:支持高达 10 英里/15 公里的视线距离覆盖,以及 1-3 英里/2 公里内的建筑物穿透能力。
    - 电池续航:在电池供电的情况下可运行数年,极大地延长了设备的使用寿命。
    - 开发者友好:支持 Arm Mbed 开发平台,可通过在线开发库快速部署自定义应用。
    - 多样化接口:支持多种电子接口,几乎可以连接任何类型的设备。
    - 全球认证:已通过 FCC、CE、RCM 和 GITEKI 认证,可在北美、欧洲、澳大利亚及日本广泛使用。

    应用案例和使用建议


    mDot™ 在多个行业中都有广泛的应用:
    - 智能农业:监测土壤湿度、温度等关键数据,提高作物产量。
    - 能源管理:用于智能电表和能源监测系统,降低运营成本。
    - 健康医疗:支持医疗设备的数据采集和远程监控。
    - 零售金融:可用于物流追踪、库存管理和支付终端。
    使用建议:
    - 在安装时尽量避免障碍物遮挡,以实现最佳信号覆盖。
    - 结合 mDot™ 使用 MultiTech Conduit® 系列网关,增强数据的可靠性和安全性。

    兼容性和支持


    mDot™ 模块与其他设备具有良好的兼容性,特别是与 MultiTech 自家的 Conduit® 系列网关完美搭配。MultiTech 提供全面的技术支持服务,包括优先安装支持、个性化技术咨询以及详尽的产品文档。

    常见问题与解决方案


    - 问题 1:信号强度不足
    解决方案:调整天线方向,确保无遮挡;使用更高增益的天线。
    - 问题 2:模块无法启动
    解决方案:检查电源电压是否稳定,重新上传固件。
    - 问题 3:连接失败
    解决方案:确认 LoRaWAN 网关配置正确,重置模块后重新连接。

    总结和推荐


    MultiTech mDot™ 是一款功能强大、灵活性高的射频模块,非常适合需要长距离低功耗连接的物联网应用场景。凭借其卓越的性能和广泛的适用性,该产品在市场上具有显著的竞争优势。我们强烈推荐此模块给希望在远程设备和数据传输领域进行创新的开发者和企业。如果您正在寻找一款可靠的 LoRa 模块,mDot™ 绝对是一个明智的选择。

MTDOT-923-AS1-X1-UFL-50参数

参数
最小工作频率 -
典型灵敏度 -
最小工作供电电压 3.3V
接收电流 -
典型供电电流 -
模块/芯片分类 -
射频系列/标准 General ISM < 1GHz
最大数据速率 20Kbps
发送机数量 -
传输电流 -
接口类型 I²C,SPI,UART
接收机数量 -
支持协议 -
最大工作供电电压 5V
典型输出功率 -
最大工作频率 940MHz
调制方式 FSK,GFSK,GMSK,MSK,OOK
安装方式 贴片安装
零件状态 在售
包装方式 散装

MTDOT-923-AS1-X1-UFL-50厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。

MTDOT-923-AS1-X1-UFL-50数据手册

厂牌 PDF简要描述 下载
MULTI-TECH SYSTEMS 无线收发芯片 MULTI-TECH SYSTEMS MTDOT-923-AS1-X1-UFL-50 MTDOT-923-AS1-X1-UFL-50数据手册

MTDOT-923-AS1-X1-UFL-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
