MTMDK-XDOT-AS1-A00

产品分类: 无线收发芯片
厂牌: MULTI-TECH SYSTEMS
产品描述: 通用 ISM < 1GHz 860MHz 1.02GHz 293Kbps I²C,SPI
供应商型号: SYE-MTMDK-XDOT-AS1-A00
供应商: 海外现货
标准整包数: 1

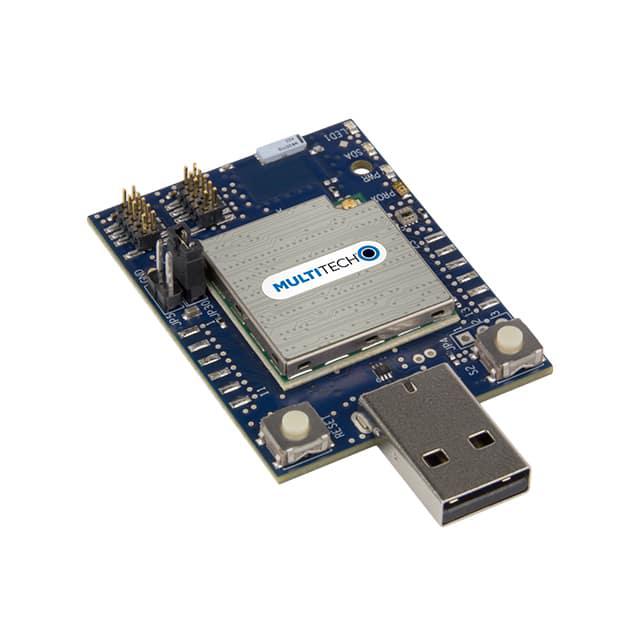

MULTI-TECH SYSTEMS 无线收发芯片 MTMDK-XDOT-AS1-A00

MTMDK-XDOT-AS1-A00概述

    # MultiTech xDot® 长距离 LoRa 模块:高性能低功耗通信解决方案

    产品简介


    MultiTech xDot® 是一款高度集成化的模块化产品,设计用于长距离、低比特率的机器对机器(M2M)数据连接。其核心技术基于 Arm® Mbed™ 平台,适用于多种传感器、工业设备及远程设备的应用场景。xDot 模块符合 LoRaWAN® 1.0.2 协议标准,支持双向数据传输,在视线范围内最远可达 10 英里(约 15 公里),并且室内穿透能力达到 1 至 3 英里(约 2 公里)。通过利用亚 GHz ISM 带宽,该模块适用于北美、欧洲、澳大利亚(AU915)、亚太地区(AS923)、印度(IN865)和韩国(KR920)等多个区域。
    xDot 模块旨在为边缘网络提供智能化、低成本和低复杂度的设计解决方案,同时支持多种电子接口,使得几乎任何类型的“事物”都可以连接到电池供电系统长达数年之久。

    技术参数


    以下是 MultiTech xDot® 的关键技术规格:
    硬件参数
    - 处理器:ST Micro ST32L151CCU6 (ARM® Cortex®-M3),32 MHz
    - 内存:
    - Flash Memory:256 KB;使用 xDot 库时可用 136 KB;使用 AT 固件时可用 56 KB
    - EEPROM:8 KB;可用 6 KB
    - SRAM:32 KB
    - Backup Register:128 字节;可用 88 字节
    - 物理尺寸:23.6 mm × 23.6 mm × 3.51 mm (0.93" × 0.93" × 0.14")
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 相对湿度:20% 至 90%,非冷凝环境
    - 最大有效各向同性辐射功率 (EiRP):36 dBm(大多数型号)/ 10 dBm(特定区域)
    电气参数
    - 发射功率输出:19 dBm(多数型号)至 14 dBm(某些区域)
    - 接收灵敏度:-137 dBm 至 -130 dBm
    - 数据速率:293 bps 至 20 kbps+
    - 深度睡眠电流消耗:< 2 μA
    认证与合规性
    - EMC 合规性:EN 55022 Class B, EN 55024, CISPR 22:2008
    - 无线电合规性:EN 300 220-2 V2.4.1:2012, EN 301 489-03 V1.6.1:2013
    - 安全标准:IEC 60950-1 2nd Ed AM1 & AM2
    - 质量标准:MIL-STD-810G

    产品特点和优势


    xDot 模块的独特之处在于其开发友好型架构、长距离覆盖能力和电池使用寿命长达数年。它具有以下显著优势:
    - 开发友好:支持 Arm Mbed 库和 AT 命令集,开发者可快速部署应用。
    - 广泛兼容:支持多频段(AS923, AU915, EU863, IN865, KR920, US902),满足全球不同地区的法规要求。
    - 低功耗设计:深睡眠模式下电流消耗极低,适合长时间运行。
    - 强大的处理能力:内置高性能微控制器,能够执行复杂的控制逻辑。

    应用案例和使用建议


    xDot 模块非常适合以下应用场景:
    - 智能农业:监测土壤湿度、温度等环境参数。
    - 智慧城市:监控交通流量、空气质量等公共设施状况。
    - 医疗健康:远程患者监护设备的数据采集。
    - 能源管理:分布式电网节点的数据采集与控制。
    对于用户而言,建议在安装前仔细检查所选模块是否符合当地无线电频率规范,并确保天线匹配良好以最大化信号强度。此外,定期更新固件有助于保持最佳性能并修复潜在的安全漏洞。

    兼容性和支持


    xDot 模块与其他工业物联网网关设备如 MultiTech Conduit® 家族完全兼容,可以轻松集成到现有的 IT 架构中。MultiTech 提供了详尽的技术文档和支持服务,包括在线教程、电话咨询和技术支持热线等资源,帮助企业解决各种技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 确认供电电压是否正确且稳定 |
    | 数据传输不稳定 | 检查天线连接是否牢固 |
    | 软件崩溃 | 更新最新的 AT 固件或重新加载应用程序 |

    总结和推荐


    MultiTech xDot® 长距离 LoRa 模块凭借其卓越的性能、灵活的接口选择以及广泛的适用性,在众多物联网应用领域展现出强大竞争力。我们强烈推荐此款产品给需要高效、可靠无线通信解决方案的企业和个人用户。无论是研发阶段还是大规模部署,xDot 都能提供理想的硬件平台来实现您的创新愿景。

MTMDK-XDOT-AS1-A00参数

参数
射频系列/标准 通用 ISM < 1GHz
典型输出功率 -
调制方式 -
典型灵敏度 -
发送机数量 -
接收电流 -
最大数据速率 293Kbps
最大工作频率 1.02GHz
模块/芯片分类 -
接口类型 I²C,SPI
最小工作供电电压 -
传输电流 -
支持协议 -
典型供电电流 -
最大工作供电电压 -
最小工作频率 860MHz
接收机数量 -
零件状态 在售
包装方式 散装

MTMDK-XDOT-AS1-A00厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。

MTMDK-XDOT-AS1-A00数据手册

厂牌 PDF简要描述 下载
MULTI-TECH SYSTEMS 无线收发芯片 MULTI-TECH SYSTEMS MTMDK-XDOT-AS1-A00 MTMDK-XDOT-AS1-A00数据手册
