MTXDOT-AS1-A01-100

产品分类: 无线收发芯片
厂牌: MULTI-TECH SYSTEMS
产品描述: 通用 ISM < 1GHz 860MHz 1.02GHz 293Kbps I²C,SPI 贴片安装
供应商型号: SYE-MTXDOT-AS1-A01-100
供应商: 海外现货
标准整包数: 1
MULTI-TECH SYSTEMS 无线收发芯片 MTXDOT-AS1-A01-100

MTXDOT-AS1-A01-100概述

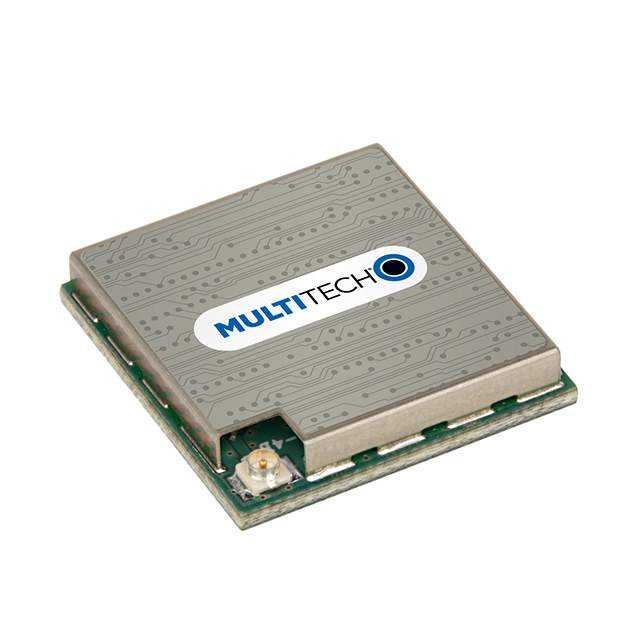

    # MultiTech xDot® LoRa® 模块技术手册解读

    产品简介


    MultiTech xDot® 是一款高度集成的低功耗无线射频模块,专为远程传感器、工业设备及分布式物联网节点设计。它通过提供远距离、低比特率的双向数据连接,满足机器对机器(M2M)通信的需求。xDot 遵循 LoRaWAN® 1.0.2 协议标准,能够在室外视距可达 10 英里(15 公里),室内穿透可达 1-3 英里(2 公里)。模块具备多种国际频段支持(如北美洲、欧洲、澳大利亚、亚洲及印度等),适用于全球范围内的物联网部署。
    xDot 模块采用 Arm® Mbed™ 编程平台,使开发者能够快速实现定制化开发。其硬件资源丰富且功耗极低,适合长时间电池供电的应用场景。

    技术参数


    以下是 MultiTech xDot® 的关键技术规格汇总:
    基本规格
    - 工作频段:支持多国频段(AS923、AU915、EU863、US902 等)
    - 通信协议:LoRaWAN 1.0.2,Class A 和 Class C 支持
    - 天线选项:U.FL 或 Trace (TRC)
    - 物理尺寸:23.6 mm × 23.6 mm × 3.51 mm
    性能指标
    - CPU:ST32L151CCU6(ARM® Cortex®-M3),主频 32 MHz
    - 存储容量:
    - Flash:256 KB(实际可用量根据固件版本有所不同)
    - EEPROM:8 KB(实际可用 6 KB)
    - SRAM:32 KB
    - 最大传输功率:
    - 北美:19 dBm
    - 欧洲:14 dBm
    - 其他地区:19 dBm
    - 接收灵敏度:最高达 -137 dBm
    - 深睡眠电流:< 2 μA
    - 深度防护能力:可有效穿透建筑物内部
    接口支持
    - 数字 I/O:最多 19 个
    - 模拟输入:10 路
    - I2C、SPI、UART、Wake Pin 和 Reset Pin
    - 支持 AT 命令模式

    产品特点和优势


    1. 长距离覆盖:基于 LoRa 技术的超远距离传输能力,尤其在密集城市区域表现优异。
    2. 多频段支持:灵活适应不同国家和地区的频谱法规要求。
    3. 低功耗设计:典型运行状态下支持长达数年的电池续航时间。
    4. 简单易用:Arm Mbed 兼容,支持多种开发工具链,降低入门门槛。
    5. 认证完备:符合多个国际认证标准(例如 FCC、CE 等),简化全球市场准入流程。

    应用案例和使用建议


    xDot 模块非常适合以下应用场景:
    应用场景
    1. 农业监控:农田灌溉系统、气象站、土壤湿度传感器等。
    2. 智慧城市:垃圾桶满载检测、路灯节能控制、空气质量监测。
    3. 工业自动化:生产设备状态监控、仓库物流追踪。
    使用建议
    - 网络优化:结合多网关部署策略,提升信号覆盖率。
    - 功耗管理:合理设置模块进入休眠模式的时间间隔,延长电池寿命。
    - 兼容扩展:利用丰富的接口功能实现与其他传感器或终端设备无缝对接。

    兼容性和支持


    xDot 模块支持与其他兼容 LoRaWAN 的网关、服务器及云平台协同工作,确保整个系统的互通性。MultiTech 提供了全面的技术支持服务,包括在线文档、开发者社区以及一对一技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否稳定,确认是否正确插入天线 |
    | 数据传输不稳定 | 重新配置通信频率,检查天线阻抗匹配情况 |
    | 电池续航时间短 | 调整模块的工作模式,减少不必要的周期唤醒次数 |

    总结和推荐


    MultiTech xDot® LoRa® 模块凭借其卓越的性能、灵活的设计及强大的兼容性,在全球范围内为各种物联网应用提供了可靠的解决方案。无论是开发初期还是大规模部署阶段,xDot 都展现了出色的表现力。对于希望构建低功耗、长距离通信网络的用户而言,这款模块是极具吸引力的选择。
    综上所述,我们强烈推荐 MultiTech xDot® 模块作为首选物联网硬件平台,特别适合需要高可靠性与稳定性的项目需求。

MTXDOT-AS1-A01-100参数

参数
发送机数量 -
典型灵敏度 -
典型输出功率 -
最大工作频率 1.02GHz
射频系列/标准 通用 ISM < 1GHz
模块/芯片分类 -
最小工作频率 860MHz
调制方式 -
支持协议 -
最大工作供电电压 -
最小工作供电电压 -
传输电流 -
典型供电电流 -
接收机数量 -
接收电流 -
最大数据速率 293Kbps
接口类型 I²C,SPI
安装方式 贴片安装
零件状态 在售

MTXDOT-AS1-A01-100厂商介绍

Multi-Tech Systems是一家全球领先的物联网(IoT)解决方案提供商,专注于设计和制造无线通信设备和解决方案。公司的产品线涵盖了多种无线技术,包括蜂窝、**、LoRaWAN、LTE-M和NB-IoT等,以满足不同行业和应用场景的需求。

主营产品分类主要包括:
1. 蜂窝模块和网关:支持2G、3G、4G LTE以及5G网络,适用于需要远程数据传输和通信的应用。
2. LoRaWAN设备:包括LoRaWAN网关和节点,适用于低功耗广域网(LPWAN)应用,如智能城市、农业监测等。
3. **通信设备:提供**调制解调器和终端,适用于需要全球覆盖的远程通信。
4. 无线路由器和网关:提供多种无线连接选项,适用于需要灵活网络配置的场合。

应用领域广泛,包括但不限于:
- 智能城市:交通管理、公共安全、环境监测等。
- 农业:精准农业、作物监测、牲畜追踪等。
- 工业自动化:远程监控、设备管理、预测性维护等。
- 能源:智能电网、远程抄表、可再生能源管理等。

Multi-Tech Systems的优势在于:
- 技术领先:提供最新的无线通信技术,确保产品性能和可靠性。
- 定制解决方案:根据客户需求提供定制化的解决方案和服务。
- 全球支持:拥有全球销售和技术支持网络,确保客户服务的及时性和有效性。
- 长期合作:与全球多家电信运营商和设备制造商建立了长期合作关系,提供稳定的供应链支持。

MTXDOT-AS1-A01-100数据手册

厂牌 PDF简要描述 下载
MULTI-TECH SYSTEMS 无线收发芯片 MULTI-TECH SYSTEMS MTXDOT-AS1-A01-100 MTXDOT-AS1-A01-100数据手册
