首页  >  产品百科  >  APL502J

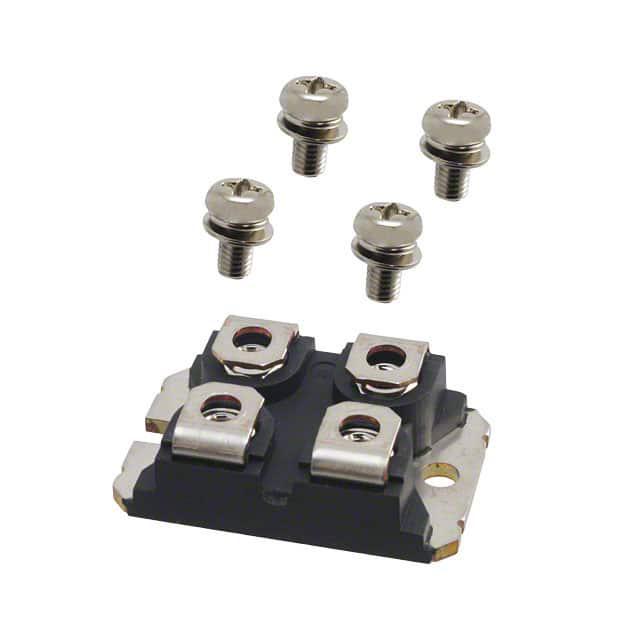

APL502J

产品分类: 场效应管(MOSFET)
产品描述: 568W(Tc) 30V 4V@2.5mA 1个N沟道 500V 90mΩ@ 26A,12V 52A 9nF@25V SOT 底座安装,贴片安装
供应商型号: 494-APL502J
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 场效应管(MOSFET) APL502J

APL502J概述


    产品简介


    线性MOSFET(APL502J)
    线性MOSFET是专门为在直流条件下(大于100毫秒)操作于线性区域的应用而优化的电子元器件。这些应用通常需要在高电压和大电流下工作,例如电源管理和工业控制领域。APL502J 具有较高的FBSOA(最终安全操作区域)、更高的功率耗散能力和流行的SOT-227封装。

    技术参数


    以下是APL502J的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏极-源极击穿电压 (VGS = 0V, ID = 250 µA) 500 | V |
    | 漏极连续电流 (TC = 25°C) 52 A |
    | 漏极脉冲电流 52 | A |
    | 栅极-源极电压 (连续) ±100 | V |
    | 栅极-源极电压 (瞬态) ±40 | V |
    | 总功率耗散 (TC = 25°C) 250 | W |
    | 线性降额因子 4.55 | °C/W |
    | 工作及存储结温范围 | -55 150 | °C |
    | 引脚温度 | 0.052 °C/W |

    产品特点和优势


    - 高安全操作区域 (FBSOA):允许在极端条件下运行,提高可靠性和使用寿命。
    - 高功率耗散能力:适合需要处理高热量的应用。
    - 流行的SOT-227封装:易于安装和散热,适用于广泛的电路板设计。
    - 栅极阈值电压:可承受高达±40V的瞬态电压,增强了抗干扰能力。

    应用案例和使用建议


    应用案例:
    - 电源管理模块:利用其高电流和高电压的能力,用于电压调节器或开关电源。
    - 工业控制系统:如电机驱动器,其线性工作模式确保了稳定性。
    使用建议:
    - 在应用时,需确保外部热阻尽可能低,以最大化散热效果。
    - 选择合适的栅极电阻(RG)以优化开关速度和降低功耗。
    - 使用期间要特别注意静电放电保护措施。

    兼容性和支持


    APL502J采用了流行的SOT-227封装,因此可以轻松集成到多种现有的电路板设计中。Microsemi提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:如何处理静电放电?
    - A:遵循静电防护规程,使用适当的防静电包装和工具。
    2. Q:栅极泄漏电流过大怎么办?
    - A:检查电路板的接地连接是否稳固,并确保符合指定的栅极电阻值。
    3. Q:如何确定散热系统的有效性?
    - A:通过测量结点温度(TJ)和壳体温度(TC),验证是否在安全范围内。

    总结和推荐


    总体而言,APL502J 是一款在高功率密度应用中表现出色的线性MOSFET。其高性能、高可靠性以及易用性使其成为各种工业和消费电子领域的理想选择。我们强烈推荐APL502J用于需要处理高电压和高电流的应用中,特别是电源管理和工业控制系统。

APL502J参数

参数
Rds(On)-漏源导通电阻 90mΩ@ 26A,12V
栅极电荷 -
Vgs-栅源极电压 30V
通道数量 -
Vgs(th)-栅源极阈值电压 4V@2.5mA
Vds-漏源极击穿电压 500V
Ciss-不同 Vds 时的输入最大电容 9nF@25V
最大功率耗散 568W(Tc)
配置 -
FET类型 1个N沟道
Id-连续漏极电流 52A
通用封装 SOT
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 管装

APL502J厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

APL502J数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY APL502J APL502J数据手册

APL502J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.406 ¥ 552.6807
100+ $ 53.9175 ¥ 455.6029
库存: 66
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 552.68
直接购买
加入购物车
