首页  >  产品百科  >  VN3205N3-G

VN3205N3-G

产品分类: 场效应管(MOSFET)
产品描述: 1W(Tc) 20V 2.4V@10mA 1个N沟道 50V 300mΩ@ 3A,10V 1.2A 300pF@25V TO-92-3 通孔安装
供应商型号: 2851592
供应商: 海外现货
标准整包数: 1

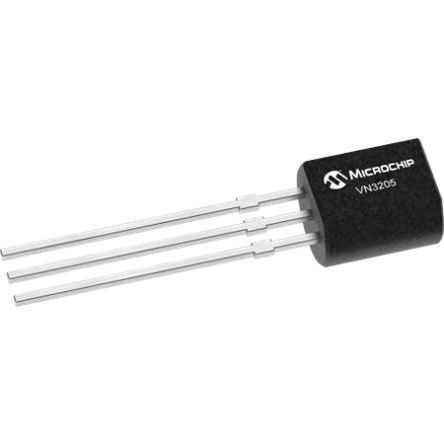

MICROCHIP TECHNOLOGY 场效应管(MOSFET) VN3205N3-G

VN3205N3-G概述

    VN3205 增强型(常关)垂直双扩散金属氧化物场效应晶体管技术手册

    产品简介


    VN3205是一款增强型垂直双扩散金属氧化物场效应晶体管(Vertical DMOS FET),由Microchip公司制造。作为一款N沟道器件,它具备高输入阻抗、正温度系数以及出色的热稳定性等特点。VN3205 主要用于电机控制、电源电路、开关及放大器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 栅源电压 | -20 +20 | V |
    | 栅极-漏极击穿电压 50 | V |
    | 漏极-源极击穿电压 50 | V |
    | 漏极电流 3 | A |
    | 源漏导通电阻(最大) 0.3 Ω |
    | 输入电容(典型) 220 | 300 | pF |
    | 开启延时时间(典型) 10 | ns |
    | 关闭延时时间(典型) 25 | ns |

    产品特点和优势


    1. 自由无二次击穿:独特的结构使其免于热失控和热诱导二次击穿现象。
    2. 低功耗驱动需求:能够实现低功耗操作,减少能耗。
    3. 并联容易:简化电路设计,便于大规模应用。
    4. 快速切换速度:具有快速开关特性和低Ciss值。
    5. 高输入阻抗和高增益:适用于要求高输入阻抗的应用场合。
    6. 集成源漏二极管:内部集成了源漏二极管,提升了整体可靠性。
    7. 卓越的热稳定性:能够在广泛的温度范围内稳定工作。

    应用案例和使用建议


    - 电机控制:可以有效驱动各种类型的电动机。
    - 转换器和开关:用于电力转换装置和高精度开关系统。
    - 电源电路:适用于需要高效能转换的电源电路设计。
    - 驱动器:可用于控制继电器、锤子、电磁阀、灯泡、存储器、显示器、双极晶体管等。
    建议在设计时考虑散热措施以保证长期稳定运行。对于高频应用,需要注意选择合适的栅极电阻来优化性能。

    兼容性和支持


    VN3205提供了多种封装选项,包括3-引脚SOT-89和3-引脚TO-92封装。其与市场上常见的印刷电路板设计兼容良好,便于集成到现有的系统中。Microchip提供详尽的技术文档和开发工具,帮助用户进行产品设计和调试。

    常见问题与解决方案


    - Q: 如何确保正确安装VN3205?
    - A: 确保正确的电路布局,注意焊接温度不要超过器件的最大耐受温度。
    - Q: 如何应对过高的工作温度?
    - A: 在设计电路时加入有效的散热方案,如使用散热片或风扇。
    - Q: 如何处理漏电流过高问题?
    - A: 验证电路设计中的电容值是否合理,避免因寄生电容导致的电流问题。

    总结和推荐


    综上所述,VN3205是一款高性能的增强型垂直DMOS FET,具有广泛的应用范围和强大的市场竞争力。其独特的性能特点使其成为电机控制、电源管理、转换器等领域的理想选择。如果您正在寻找一个可靠的、高效的解决方案,那么VN3205无疑是您值得信赖的选择。

VN3205N3-G参数

参数
Vgs(th)-栅源极阈值电压 2.4V@10mA
FET类型 1个N沟道
Vgs-栅源极电压 20V
配置 -
Ciss-不同 Vds 时的输入最大电容 300pF@25V
Vds-漏源极击穿电压 50V
栅极电荷 -
通道数量 -
Id-连续漏极电流 1.2A
Rds(On)-漏源导通电阻 300mΩ@ 3A,10V
最大功率耗散 1W(Tc)
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,袋装

VN3205N3-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VN3205N3-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY VN3205N3-G VN3205N3-G数据手册

VN3205N3-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.9244
25+ ¥ 11.5802
100+ ¥ 11.1667
1000+ ¥ 11.1667
库存: 455
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.92
直接购买
加入购物车
