VRF2933

产品分类: 场效应管(MOSFET)
产品描述: 648W 40V 4.4V 2个N沟道 170V 5.1mΩ@ 30A,10V 42A 740pF@ 50V 螺纹安装
供应商型号: VRF2933
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY 场效应管(MOSFET) VRF2933

VRF2933概述


    产品简介

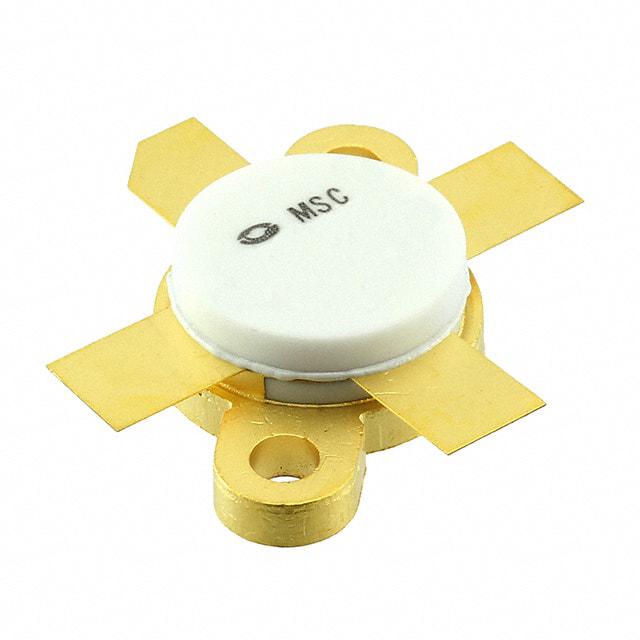

    VRF2933 是一款采用金质金属化的硅n沟道射频功率晶体管,专门设计用于要求高功率和增益的宽带商业和军事应用,同时保证可靠性、坚固性和互调失真不妥协。这款晶体管特别适用于需要卓越稳定性和低互调失真的高频应用场合。

    技术参数


    | 参数 | 型号 | 单位 |
    |
    | 漏源电压 (VDSS) | 170 | V |
    | 持续漏极电流 (ID) | 42 | A |
    | 栅源电压 (VGS) | ±40 | V |
    | 总设备耗散 (PD) | 648 | W |
    | 储存温度范围 (TSTG) | -65至150 | °C |
    | 工作结温 (TJ) | 200 | °C |
    | 最大栅漏电流 (Igss) | 2.0 | μA |
    | 正向跨导 (gfs) | 8 | mhos |
    | 栅阈值电压 (Vgs(th)) | 2.9-4.4 | V |

    产品特点和优势


    1. 增强的坚固性:具有较高的V(BR)DSS(漏源击穿电压)达到170V。
    2. 卓越的性能:在30MHz频率下,最大输出功率可达300W,增益典型值为22dB。
    3. 高稳定性与低互调失真:具备优异的稳定性及低互调失真。
    4. 热增强封装:通过提升散热性能来延长使用寿命。
    5. 兼容性:可以成对匹配使用,易于集成到现有系统中。

    应用案例和使用建议


    VRF2933非常适合于雷达系统、卫星通信、广播发射机和其他需要高功率射频信号的系统。在实际应用中,应根据具体的工作条件选择合适的电源电压和负载阻抗,以确保最优性能。例如,在30MHz下,建议将电源电压设置为50V,输出功率可达到300W。此外,为减少热效应,建议使用有效的散热措施,如安装散热片或散热风扇。

    兼容性和支持


    VRF2933支持与其他符合标准的电子设备进行互连,确保良好的兼容性。Microsemi公司提供全面的技术支持和维护服务,帮助客户解决可能出现的技术问题。

    常见问题与解决方案


    1. 如何处理静电放电敏感性?
    - 确保所有处理过程遵循静电防护规程,例如穿戴防静电手套和使用防静电工作台。
    2. 设备出现过热现象怎么办?
    - 使用散热片或风扇提高散热效率,必要时可降低工作电流或优化电路设计。
    3. 如何避免VRF2933的损坏?
    - 在操作过程中保持适当的电源电压和电流限制,防止超过最大额定值。

    总结和推荐


    总体而言,VRF2933是一款功能强大且性能稳定的射频功率晶体管,尤其适用于对可靠性和性能要求高的应用场景。其显著的优点在于高功率、高增益和出色的稳定性,使其在市场上具有较强的竞争力。对于需要高功率射频信号的应用,我们强烈推荐使用VRF2933。

VRF2933参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 740pF@ 50V
Vgs-栅源极电压 40V
通道数量 -
最大功率耗散 648W
Rds(On)-漏源导通电阻 5.1mΩ@ 30A,10V
Vds-漏源极击穿电压 170V
FET类型 2个N沟道
栅极电荷 -
Id-连续漏极电流 42A
Vgs(th)-栅源极阈值电压 4.4V
28.96mm(Max)
16.13mm(Max)
7.11mm(Max)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

VRF2933厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VRF2933数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY VRF2933 VRF2933数据手册

VRF2933封装设计

查看详情并下载
Symbol
Footprint
3D Model
