TC8020K6-G

产品分类: 场效应管(MOSFET)
产品描述: 2.4V@1mA 20nC 2N+2P沟道 200V 8Ω@ 1A,10V 1.8A 50pF@25V QFN 贴片安装 8mm*8mm*880μm
供应商型号: TC8020K6-G-ND
供应商: Digi-Key
标准整包数: 1

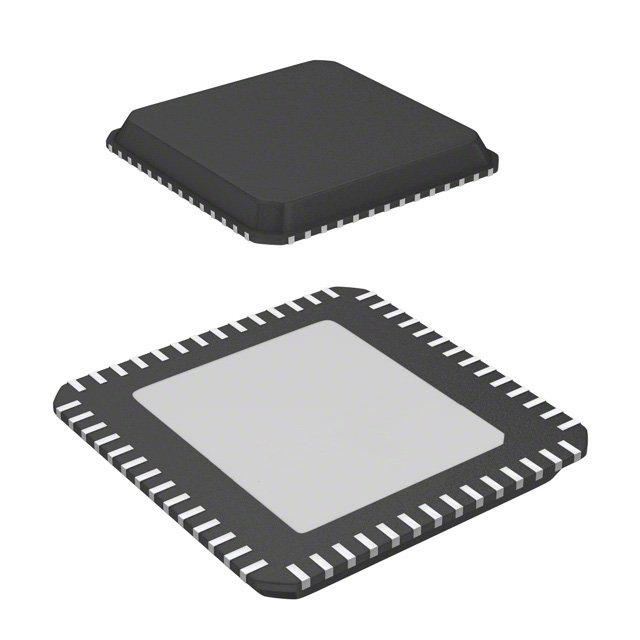

MICROCHIP TECHNOLOGY 场效应管(MOSFET) TC8020K6-G

TC8020K6-G概述

    TC8020 高压互补增强模式MOSFET 技术手册

    1. 产品简介


    TC8020 是一款由Supertex公司设计的高电压互补增强模式MOSFET(金属氧化物半导体场效应晶体管),集成了六个高电压、低阈值的N沟道和P沟道MOSFET对。它采用了先进的垂直双扩散金属氧化物半导体(DMOS)结构和Supertex公司的硅栅制造工艺。这种组合使得TC8020 在电力处理能力方面表现出色,同时具备MOS器件的高输入阻抗和正温度系数的优点。该器件广泛应用于高压脉冲发生器、放大器、缓冲器、压电换能器驱动器、通用线路驱动器以及逻辑电平接口等领域。

    2. 技术参数


    - 绝对最大额定值:
    - 漏极到源极击穿电压:BVDSS = ±200V
    - 漏极到栅极击穿电压:BVDGS = ±200V
    - 工作和存储温度范围:-55°C 至 +150°C
    - 电学特性(TA = 25°C):
    - 漏极到源极击穿电压(BVDSS):200V
    - 栅极阈值电压(VGS(th)):1.0V 至 2.4V
    - 漏极至源极导通电阻(RDS(ON)):6.0Ω(典型值)
    - 输入电容(CISS):50pF(典型值)
    - 共源输出电容(COSS):18pF(典型值)
    - 工作环境:
    - 温度范围:-55°C 至 +150°C
    - 电源电压范围:1.8V 至 3.3V

    3. 产品特点和优势


    - 集成设计:集成栅极到源极电阻和栅极到源极稳压二极管,特别适用于高压脉冲发生器应用。
    - 高效率:采用先进的垂直DMOS结构,实现了高速开关速度和低输入输出电容。
    - 高可靠性:无热失控风险,避免了由于温度引起的二次崩溃问题。
    - 多用途:适用于多种应用场景,包括高电压脉冲发生器、放大器、缓冲器、压电换能器驱动器等。

    4. 应用案例和使用建议


    - 高电压脉冲发生器:如图所示的应用电路,通过控制逻辑和电平转换实现高压脉冲信号的生成。
    - 压电换能器驱动器:可以通过外部控制电路来驱动压电换能器,例如将音频信号转换为振动信号。
    - 建议使用场景:在设计高压电路时,确保所有引脚正确连接,特别是确保散热路径良好,以提高器件的工作稳定性。

    5. 兼容性和支持


    - 兼容性:与标准CMOS逻辑电平兼容,可直接与现有系统中的其他电子元器件无缝对接。
    - 技术支持:Supertex提供详尽的技术文档和在线支持,确保用户能够高效地使用该产品。

    6. 常见问题与解决方案


    - Q:如何正确接地以避免热失控?
    - A:确保将Die attachment substrate(如Pin 22 和Pin 49)正确连接到外部接地端。

    - Q:如何防止反向恢复时间过长影响电路稳定性?
    - A:在设计时选择合适的外部电阻和电容,以减少反向恢复时间的影响。

    7. 总结和推荐


    TC8020 MOSFET是一款高性能的高电压互补增强模式MOSFET,具有集成化设计、高效率、高可靠性的显著特点。适用于多种应用场景,尤其是在高压脉冲发生器、放大器、缓冲器等领域表现卓越。推荐给需要高性能高电压MOSFET的用户和开发者使用。

TC8020K6-G参数

参数
FET类型 2N+2P沟道
Ciss-不同 Vds 时的输入最大电容 50pF@25V
配置
Id-连续漏极电流 1.8A
Vds-漏源极击穿电压 200V
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 8Ω@ 1A,10V
通道数量 12
Vgs(th)-栅源极阈值电压 2.4V@1mA
最大功率耗散 -
栅极电荷 20nC
长*宽*高 8mm*8mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TC8020K6-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC8020K6-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY TC8020K6-G TC8020K6-G数据手册

TC8020K6-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.4192 ¥ 95.5644
25+ $ 9.5056 ¥ 79.55
100+ $ 8.6633 ¥ 72.501
库存: 652
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.56
