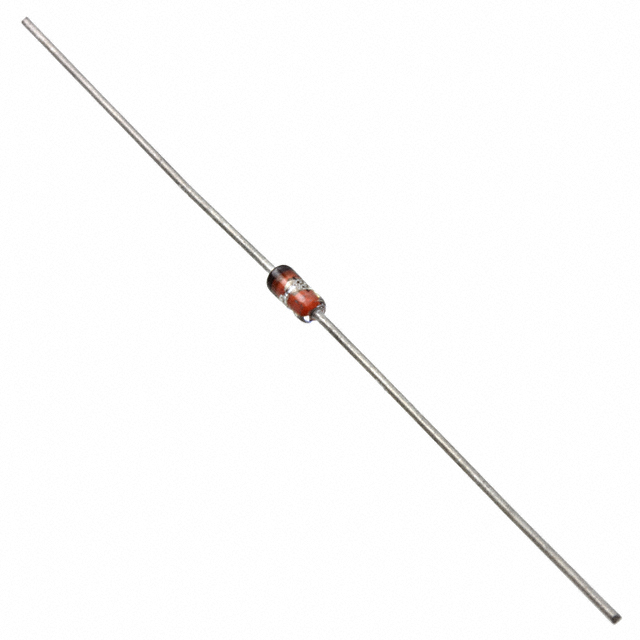

JANTX1N5819-1

产品分类: 场效应管(MOSFET)
产品描述: Rectifier Diode Schottky 45V 1A 2-Pin DO-41 Bag
供应商型号: JANTX1N5819-1
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 场效应管(MOSFET) JANTX1N5819-1

JANTX1N5819-1概述

    高质量文章:1 Amp Schottky Barrier Rectifiers 1N5818-1, 1N5819-1, 1N6759-1 至 1N6761-1 技术手册

    产品简介


    本技术手册介绍的是Microsemi Corporation生产的1 Amp Schottky Barrier Rectifiers(肖特基势垒整流器),型号包括1N5818-1, 1N5819-1, 1N6759-1 至 1N6761-1。这些电子元器件主要用于高可靠性应用,如军用和商业级电子产品。它们具备小型化设计和高可靠性特点,适用于各种高密度安装的应用场景。

    技术参数


    这些肖特基势垒整流器的技术参数如下:
    - 存储温度范围:-65°C 至 +150°C
    - 结温范围:
    - 1N5819-1:-65°C 至 +125°C
    - 1N6761-1:-65°C 至 +150°C
    - 热阻:
    - 结到引脚的热阻:70°C/W
    - 结到环境的热阻:220°C/W
    - 额定正向输出电流:1.0 A
    - 浪涌正向峰值电流:25 A
    - 焊接温度(10秒):260°C
    - 典型工作峰值反向电压(VRWM):
    - 1N5818-1:30V
    - 1N5819-1:45V
    - 1N6759-1:60V
    - 1N6760-1:80V
    - 1N6761-1:100V

    产品特点和优势


    1. 小型化设计:适合高密度安装,具备柔性穿孔引线。
    2. 低反向电流:确保了更高的效率和更低的功耗。
    3. 静电放电不敏感:符合MIL-STD-750测试标准,具备抗静电能力。
    4. 辐射硬性:固有的辐射抵抗能力。
    5. 认证资格:通过MIL-PRF-19500/586认证,包括JAN、JANTX、JANTXV 和 JANS级别的资格。
    6. 环保:RoHS合规版本可供选择(仅商业级)。

    应用案例和使用建议


    这些肖特基势垒整流器广泛应用于军用和商用电子设备中,尤其适用于需要高可靠性和抗环境应力的应用。例如,在卫星通信系统中,它们可以用于电源管理和信号整流;在汽车电子设备中,可以作为电源管理的关键组件。为了优化性能,建议用户在高温环境中使用时注意散热,确保结温不超过规定范围。

    兼容性和支持


    这些产品可通过DO-41玻璃封装和DO-213AB表面贴装包装提供。它们与多种电路板和电子模块具有良好的兼容性。Microsemi Corporation提供了详尽的技术支持和售后服务,包括产品文档、在线技术支持和维修服务。

    常见问题与解决方案


    - Q:如何处理产品静电放电问题?
    - A: 这些产品符合MIL-STD-750测试方法1020(人体模型),因此在处理过程中应采取适当的防静电措施。
    - Q:如何进行焊接操作?
    - A: 推荐使用260°C的焊接温度,并控制焊接时间不超过10秒,以避免损坏。
    - Q:如何进行散热管理?
    - A: 根据热阻参数,通过合理的设计确保热流顺畅,避免结温超过125°C至150°C范围。

    总结和推荐


    1N5818-1, 1N5819-1, 1N6759-1 至 1N6761-1肖特基势垒整流器是高度可靠和性能稳定的电子元器件,适用于广泛的军事和商业应用。其出色的特性包括低反向电流、静电放电不敏感和辐射硬性。建议用户在选购时考虑产品的具体应用需求,根据不同的应用场景选择合适的型号,并遵循手册中的指导进行正确安装和维护。
    总的来说,这些产品因其独特的性能优势和技术支持而成为市场上备受青睐的选择。推荐在高可靠性要求的项目中使用。

JANTX1N5819-1参数

参数
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs(th)-栅源极阈值电压 -
配置 -
Vds-漏源极击穿电压 -
栅极电荷 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 -
最大功率耗散 -
FET类型 -
5.21mm(Max)
2.72mm(Max)
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装
