首页  >  产品百科  >  DN3545N8-G

DN3545N8-G

产品分类: 场效应管(MOSFET)
产品描述: 1.6W(Ta) 20V 3.5V 20nC 1个N沟道 450V 20Ω@ 150mA,0V 200mA 360pF@25V SOT-89,TO-243AA 贴片安装
供应商型号: DN3545N8-G
供应商: 云汉优选
标准整包数: 2000

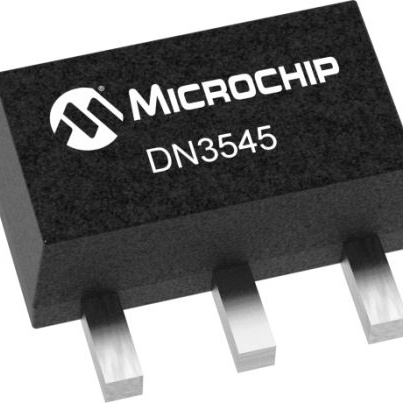

MICROCHIP TECHNOLOGY 场效应管(MOSFET) DN3545N8-G

DN3545N8-G概述


    产品简介


    DN3545 N-Channel Depletion-Mode Vertical DMOS FET
    DN3545是一款由Microchip Technology生产的N沟道耗尽型垂直双扩散金属氧化物半导体场效应晶体管(Depletion-mode Vertical DMOS FET)。它结合了双极型晶体管的功率处理能力以及金属氧化物半导体(MOS)器件的高输入阻抗和正温度系数。这种类型的晶体管特别适用于开关和放大应用,在这些应用中,低阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度都是关键需求。

    技术参数


    绝对最大额定值
    - 漏源电压(BVDSX):450 V
    - 漏栅电压(BVDGX):未指定
    - 栅源电压(VGS(OFF)):±20 V
    - 工作环境温度(TA):–55°C 至 +150°C
    - 存储温度(TS):–55°C 至 +150°C
    直流电气特性
    - 漏源击穿电压(BVDSX):450 V
    - 栅源截止电压(VGS(OFF)):–1.5 V 至 –3.5 V
    - 漏源漏电流(ID(OFF)):1 μA
    - 饱和漏源电流(IDSS):200 mA
    - 饱和漏源导通电阻(RDS(ON)):20 Ω
    交流电气特性
    - 前向跨导(GFS):150 mmho
    - 输入电容(CISS):360 pF
    - 输出电容(COSS):40 pF
    - 反向转移电容(CRSS):15 pF

    产品特点和优势


    DN3545具有多个显著的特点和优势,使其成为广泛应用的理想选择:
    - 高输入阻抗:有助于降低信号失真。
    - 低输入电容:有利于高速信号传输。
    - 快速切换速度:适用于需要快速响应的应用。
    - 低导通电阻:减少功耗,提高效率。
    - 无二次击穿:增强可靠性,避免热失控。

    应用案例和使用建议


    应用领域:
    - 开关应用:通常为常开开关。
    - 固态继电器。
    - 转换器。
    - 线性放大器。
    - 恒流源。
    - 电源电路。
    - 电信。
    使用建议:
    - 在进行高速开关操作时,确保电路设计符合快速响应的要求。
    - 由于具有低输入电容,可以在高频电路中表现良好。
    - 由于无二次击穿,适合在恶劣环境中使用,确保长期可靠性。

    兼容性和支持


    DN3545有两种封装形式:3引脚TO-92和3引脚SOT-89。根据不同的封装,其热阻和连续电流有所不同。厂商提供了详尽的技术文档和支持服务,包括设计指南和问题解答。

    常见问题与解决方案


    问题1:过高的漏源电压
    解决方法:确保漏源电压不超过450 V,防止击穿。
    问题2:快速切换时出现噪声
    解决方法:适当增加栅极驱动电阻以减缓开关速度,减少噪声。

    总结和推荐


    优点:
    - 高输入阻抗和低输入电容使其适合高速信号传输。
    - 快速开关速度和低导通电阻提高了系统的效率。
    - 无二次击穿特性提升了可靠性。
    推荐:
    DN3545因其高效能和高可靠性,在多种应用中表现出色。强烈推荐在开关、放大和电源管理等领域使用。如果需要高精度和稳定性的应用,DN3545无疑是最佳选择之一。

DN3545N8-G参数

参数
配置 独立式
Id-连续漏极电流 200mA
最大功率耗散 1.6W(Ta)
FET类型 1个N沟道
Vds-漏源极击穿电压 450V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 360pF@25V
Rds(On)-漏源导通电阻 20Ω@ 150mA,0V
栅极电荷 20nC
Vgs(th)-栅源极阈值电压 3.5V
通道数量 1
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89,TO-243AA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DN3545N8-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DN3545N8-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY DN3545N8-G DN3545N8-G数据手册

DN3545N8-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.6124
3000+ ¥ 4.3778
10000+ ¥ 4.0287
库存: 15000
起订量: 2000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 4612.4
