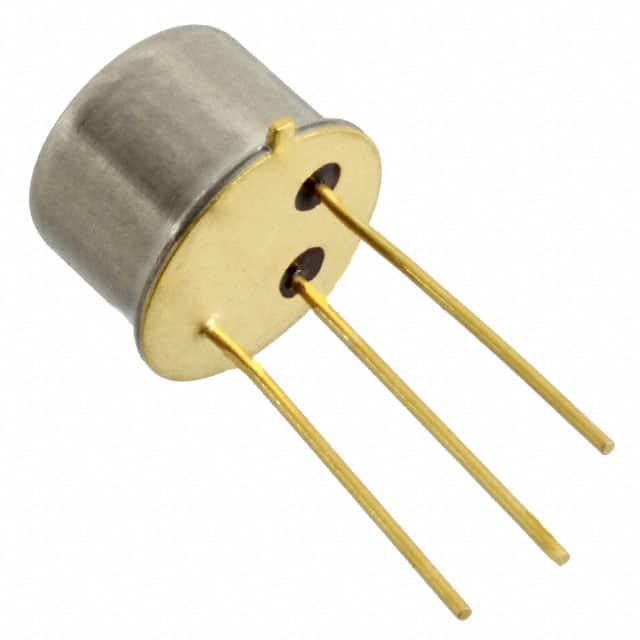

VN2210N2

产品分类: 场效应管(MOSFET)
产品描述: 360mW(Tc) 20V 2.4V@10mA 1个N沟道 100V 350mΩ@ 4A,10V 1.7A 500pF@25V TO-39 通孔安装 9.4mm*9.4mm*6.6mm
供应商型号: VN2210N2
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY 场效应管(MOSFET) VN2210N2

VN2210N2概述


    产品简介


    VN2210是一种增强模式(通常关闭)晶体管,采用垂直双扩散金属氧化物半导体(DMOS)结构和一种经过验证的硅栅极制造工艺。它结合了双极型晶体管的功率处理能力和MOS设备固有的高输入阻抗和正温度系数。VN2210广泛应用于各种电力控制、转换、放大、开关及电源电路等领域。

    技术参数


    - 电气特性:
    - BVDSS: 100V(漏源击穿电压)
    - VGS(th): 0.8V~2.4V(门阈值电压)
    - ID(ON): 3A~8A(最大漏电流)
    - RDS(ON): 0.27Ω~0.4Ω(导通电阻)
    - GFS: 1200mmho(跨导)
    - CISS: 300pF~500pF(输入电容)
    - trr: 500ns(反向恢复时间)
    - 工作温度范围: –55°C~+150°C

    产品特点和优势


    1. 高输入阻抗和高增益: 这些特性使其适用于需要高阻抗和精确控制的应用。
    2. 快速开关速度: 快速开关性能使其非常适合高频应用。
    3. 优良的热稳定性: 能够在广泛的温度范围内保持稳定。
    4. 无热失控: 有助于提高系统可靠性。
    5. 集成源漏二极管: 减少了外部元件的数量,简化设计。

    应用案例和使用建议


    应用案例:
    - 电机控制: 通过快速的开关速度和稳定的输出性能来控制电机的速度和方向。
    - 电源电路: 利用其低导通电阻来提高效率。
    - 驱动器: 驱动继电器、电磁铁、灯泡、内存、显示器等设备。
    使用建议:
    - 散热设计: 在使用时应注意散热,以防止过热损坏。
    - 电路布局: 确保电路布局合理,减少寄生电容和电感对开关性能的影响。
    - 信号匹配: 注意门级驱动信号的匹配,确保开关速度和可靠性。

    兼容性和支持


    - 封装: 可选择TO-39或TO-92封装。
    - 支持: Microchip提供全面的技术支持和文档资料,以帮助用户更好地理解和使用此器件。

    常见问题与解决方案


    - 问题1: 开关过程中出现异常噪声。
    - 解决方案: 检查门极驱动电路和外部电容是否合适,以减少噪声。

    - 问题2: 开关速度较慢。
    - 解决方案: 检查电路布局和门极驱动信号强度,确保有足够的驱动能力。

    - 问题3: 工作时温度过高。
    - 解决方案: 添加适当的散热措施,如增加散热片或采用更好的散热材料。

    总结和推荐


    VN2210是一款高性能的N沟道增强型垂直DMOS场效应晶体管,具有高输入阻抗、快速开关速度和良好的热稳定性。其独特的功能使其在电机控制、电源电路和其他需要高可靠性的场合中表现出色。建议在选择合适的散热措施后使用,以确保长期稳定运行。强烈推荐用于要求高精度和高可靠性的应用。

VN2210N2参数

参数
Vgs-栅源极电压 20V
栅极电荷 -
Vgs(th)-栅源极阈值电压 2.4V@10mA
Ciss-不同 Vds 时的输入最大电容 500pF@25V
最大功率耗散 360mW(Tc)
配置 独立式
Id-连续漏极电流 1.7A
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
通道数量 1
Rds(On)-漏源导通电阻 350mΩ@ 4A,10V
长*宽*高 9.4mm*9.4mm*6.6mm
通用封装 TO-39
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

VN2210N2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VN2210N2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 场效应管(MOSFET) MICROCHIP TECHNOLOGY VN2210N2 VN2210N2数据手册

VN2210N2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.3535 ¥ 146.9841
25+ $ 15.5979 ¥ 129.6901
50+ $ 14.416 ¥ 119.7997
125+ $ 14.2742 ¥ 116.8911
250+ $ 14.2003 ¥ 116.2863
375+ $ 14.1265 ¥ 115.6816
500+ $ 14.1265 ¥ 115.6816
库存: 596
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 146.98
