首页  >  产品百科  >  CS5N60A2

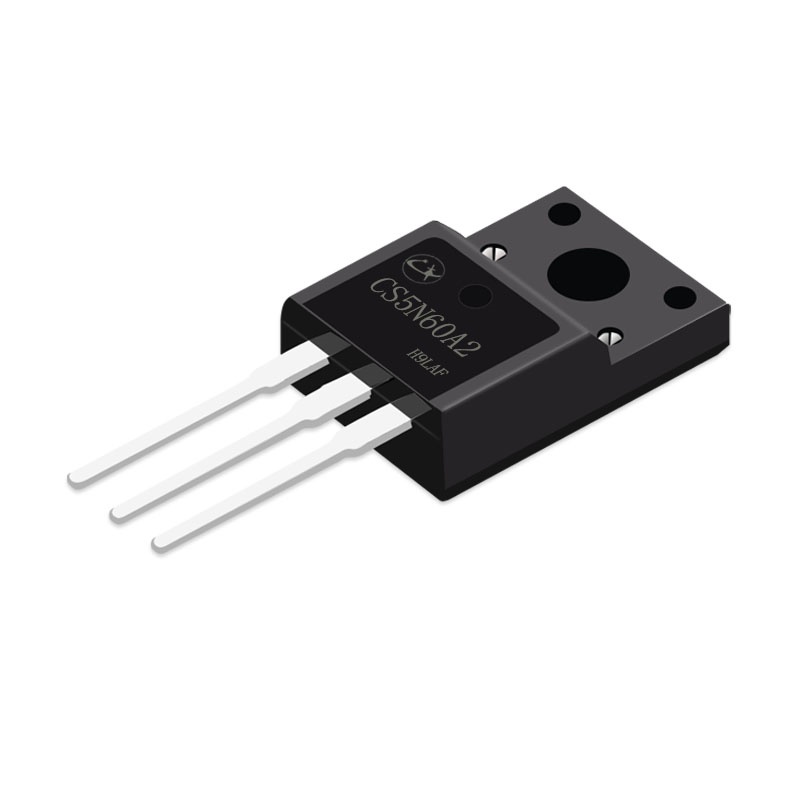

CS5N60A2

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: CS5N60A2 TO-220F
供应商: 云汉优选
标准整包数: 40
LX MICRO/广东凌讯微 场效应管(MOSFET) CS5N60A2

CS5N60A2概述

    CS5N60A N-Channel Enhancement Mode Power MOSFET

    1. 产品简介


    CS5N60A是一款N沟道增强型功率MOSFET,专为电源开关电路设计,广泛应用于适配器和充电器等场合。它具有出色的开关速度、低导通电阻、低栅极电荷和100%单脉冲雪崩能量测试等特点,使其成为高效能应用的理想选择。

    2. 技术参数


    - 基本参数
    - 漏源电压 (VDS): 600V
    - 源漏电流 (ID): 5A
    - 脉冲漏极电流 (IDM): 20A
    - 功耗 (PD): 75W (TO-220F/TO-263), 30W (TO-220AB)
    - 单脉冲雪崩能量 (EAS): 200mJ
    - 工作温度范围 (TJ): -55°C 到 +150°C
    - 存储温度范围 (TSTG): -55°C 到 +150°C
    - 热阻 (RθJC): 1.67°C/W (TO-220F/TO-263), 4.17°C/W (TO-220AB)
    - 电气特性
    - 漏源击穿电压 (BVDSS): 600V
    - 漏源泄漏电流 (IDSS): < 1µA
    - 栅极泄漏电流 (IGSS): ±100nA
    - 栅源阈值电压 (VGS(th)): 2V ~ 4V
    - 漏源导通电阻 (RDS(on)): 1.8Ω (典型值)
    - 输入电容 (Ciss): 667pF (典型值)
    - 输出电容 (Coss): 53pF (典型值)
    - 反向转移电容 (Crss): 4pF (典型值)
    - 总栅极电荷 (QG): 12nC (典型值)

    3. 产品特点和优势


    - 快速开关:CS5N60A具备优异的开关性能,适用于高频开关电源的应用场景。
    - 低导通电阻:1.8Ω的典型导通电阻可以有效降低功率损耗,提高转换效率。
    - 低栅极电荷:较低的栅极电荷有助于减少驱动功耗。
    - 可靠性高:100%单脉冲雪崩能量测试确保了产品的高可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用案例:CS5N60A常用于适配器和充电器中的电源开关电路。例如,在一个典型的适配器设计中,CS5N60A可以作为主开关器件,以实现高效的直流到直流转换。
    - 使用建议:在使用过程中,建议合理配置散热措施以避免过热导致的产品损坏。例如,可以采用合适的散热片或散热风扇来辅助散热,从而延长产品的使用寿命。

    5. 兼容性和支持


    - 兼容性:CS5N60A提供多种封装选项(如TO-220F、TO-220AB等),以适应不同的应用场景需求。此外,该产品符合欧盟RoHS指令,采用无铅封装。
    - 支持和维护:厂商提供详尽的技术手册和支持文档,帮助用户进行选型和应用开发。对于常见的问题和故障,厂商也提供了详细的解决方法和技术支持。

    6. 常见问题与解决方案


    - 问题1:产品发热严重,影响性能和寿命。
    - 解决办法:检查散热系统的设计是否合理,确保良好的热传导路径,必要时可增加散热片或散热风扇。

    - 问题2:电路中出现误触发现象。
    - 解决办法:检查栅极驱动电路的设计,确保栅极驱动信号足够强且稳定。可以考虑增加外部电阻以限制驱动电流。

    7. 总结和推荐


    综上所述,CS5N60A凭借其快速开关、低导通电阻和低栅极电荷等特性,成为了适配器和充电器中理想的电源开关器件。其高性能和可靠性使其在各种高压高频应用场合表现出色。强烈推荐使用CS5N60A来满足相关领域的设计需求。

CS5N60A2参数

参数
Id-连续漏极电流 -
最大功率耗散 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
FET类型 -
配置 -
通道数量 -
Vds-漏源极击穿电压 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
通用封装 TO-220F

CS5N60A2厂商介绍

LX MICRO公司是一家领先的微电子技术解决方案提供商,专注于为全球客户提供高性能的微电子产品和服务。公司主营产品包括集成电路(IC)、微控制器(MCU)、传感器、存储器等,广泛应用于工业自动化、消费电子、汽车电子、医疗设备、通信技术等多个领域。

LX MICRO的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,以保持技术领先优势。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 快速响应:高效的供应链管理,确保快速响应客户需求,缩短交货周期。
5. 客户支持:专业的技术支持团队,为客户提供全方位的技术支持和售后服务。

CS5N60A2数据手册

厂牌 PDF简要描述 下载
LX MICRO/广东凌讯微 场效应管(MOSFET) LX MICRO/广东凌讯微 CS5N60A2 CS5N60A2数据手册

CS5N60A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 0.676
1000+ ¥ 0.598
3000+ ¥ 0.5876
库存: 20000
起订量: 40 增量: 1000
交货地:
最小起订量为:40
合计: ¥ 27.04
直接购买
加入购物车
