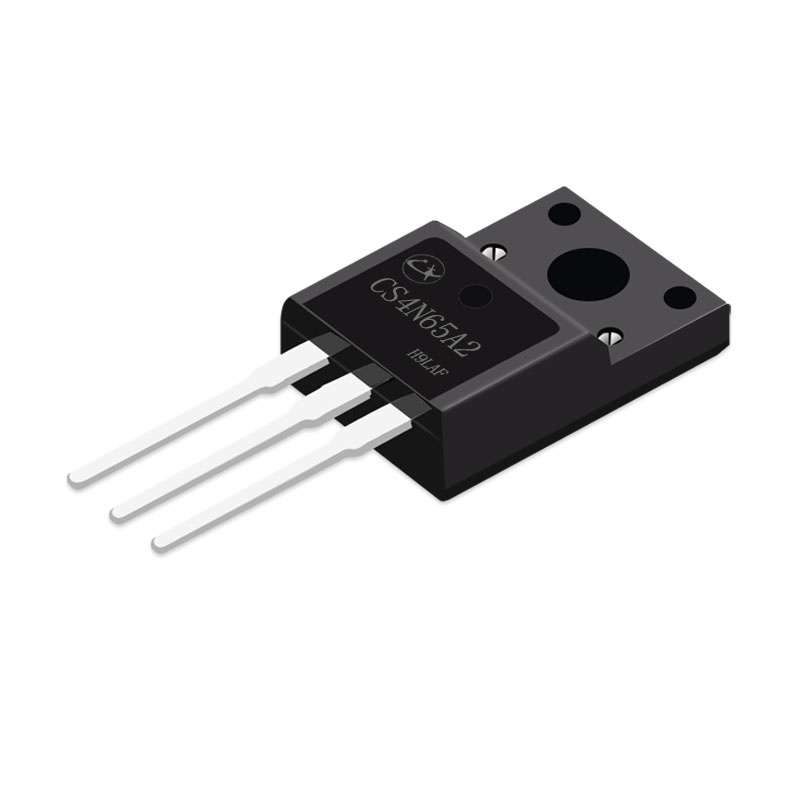

CS4N65A2

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: CS4N65A2 TO-220F
供应商: 云汉优选
标准整包数: 50
LX MICRO/广东凌讯微 场效应管(MOSFET) CS4N65A2

CS4N65A2概述


    产品简介


    CS4N65A N-Channel Enhancement Mode Power MOSFET 是一款适用于多种电源转换和开关电路的高性能电子元件。其主要功能是作为电源开关,广泛应用于适配器、充电器以及其他电力转换设备中。该产品通过了严格的单脉冲雪崩能量测试,确保了其在高电压和大电流条件下的稳定性和可靠性。

    技术参数


    以下是该产品的技术参数概要:
    - 漏源电压 (VDS):650 V
    - 栅源电压 (VGS):±30 V
    - 连续漏极电流 (ID):4 A
    - 脉冲漏极电流 (IDM):20 A
    - 功率耗散 (PD):85 W (TO-220F/TO-263), 30 W (TO-220AB)
    - 单脉冲雪崩能量 (EAS):150 mJ
    - 工作温度范围 (TJ):-55°C 至 +150°C
    - 热阻 (RθJC):1.67 °C/W (TO-220F/TO-263), 4.17 °C/W (TO-220AB)
    - 阈值电压 (VGS(th)):2 V 至 4 V
    - 导通电阻 (RDS(on)):2.2 Ω (VGS=10V, ID=1A)
    - 输入电容 (Ciss):715 pF
    - 输出电容 (Coss):65 pF
    - 反向转移电容 (Crss):10 pF

    产品特点和优势


    CS4N65A 具备以下独特功能和优势:
    - 快速开关:支持快速开关,适用于需要高频切换的应用场景。
    - 低导通电阻:导通电阻低至2.2Ω,有效减少损耗并提高效率。
    - 低栅极电荷:总栅极电荷仅为15nC,减少驱动损耗,提升整体系统性能。
    - 100% 单脉冲雪崩能量测试:确保产品在极端条件下的可靠性。
    - 良好的热管理:具有较低的热阻,有助于更好的散热效果,提高长期运行稳定性。

    应用案例和使用建议


    CS4N65A 广泛应用于各类电源转换器和充电器中,特别是在要求高效率和高可靠性场合下表现优异。以下是一些建议,帮助您更好地利用这一产品:
    - 选择合适的封装:根据具体应用需求选择适当的封装类型,如TO-220F、TO-220AB、TO-263、TO-252等。
    - 注意散热设计:合理设计散热方案,避免因过热而导致的产品损坏。
    - 合理布局电路:在设计电路时,尽量减少寄生电感和电容的影响,以提升系统的整体性能。

    兼容性和支持


    CS4N65A 与大多数标准电源转换电路兼容。制造商提供了全面的技术支持和售后保障服务,包括详细的安装指南、故障排除手册以及在线技术支持等资源,帮助客户顺利集成到现有系统中。

    常见问题与解决方案


    以下列出了一些常见的问题及其解决方法:
    - 问题:系统无法正常启动。
    - 解决方案:检查栅极驱动信号是否正常,确保VGS电压在规定范围内。
    - 问题:发热严重。
    - 解决方案:优化散热设计,适当增加散热片或风扇,确保良好的热管理。
    - 问题:系统效率低下。
    - 解决方案:检查电路连接是否正确,特别是栅极和源极的接线,以及外围元件的选择是否合适。

    总结和推荐


    CS4N65A 是一款高效且可靠的N沟道增强模式功率MOSFET,特别适合于需要高效率和高可靠性的电力转换应用。其卓越的电气性能和广泛的适用性使其成为电源转换领域的重要组件。强烈推荐此产品给所有寻求高性能、高可靠性的电子系统设计师和制造商。

CS4N65A2参数

参数
Vds-漏源极击穿电压 -
Rds(On)-漏源导通电阻 -
Vgs-栅源极电压 -
FET类型 -
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
配置 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 -
通道数量 -
通用封装 TO-220F

CS4N65A2厂商介绍

LX MICRO公司是一家领先的微电子技术解决方案提供商,专注于为全球客户提供高性能的微电子产品和服务。公司主营产品包括集成电路(IC)、微控制器(MCU)、传感器、存储器等,广泛应用于工业自动化、消费电子、汽车电子、医疗设备、通信技术等多个领域。

LX MICRO的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,以保持技术领先优势。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 快速响应:高效的供应链管理,确保快速响应客户需求,缩短交货周期。
5. 客户支持:专业的技术支持团队,为客户提供全方位的技术支持和售后服务。

CS4N65A2数据手册

厂牌 PDF简要描述 下载
LX MICRO/广东凌讯微 场效应管(MOSFET) LX MICRO/广东凌讯微 CS4N65A2 CS4N65A2数据手册

CS4N65A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.533
1000+ ¥ 0.4715
3000+ ¥ 0.4633
库存: 20000
起订量: 50 增量: 1000
交货地:
最小起订量为:50
合计: ¥ 26.65
直接购买
加入购物车
