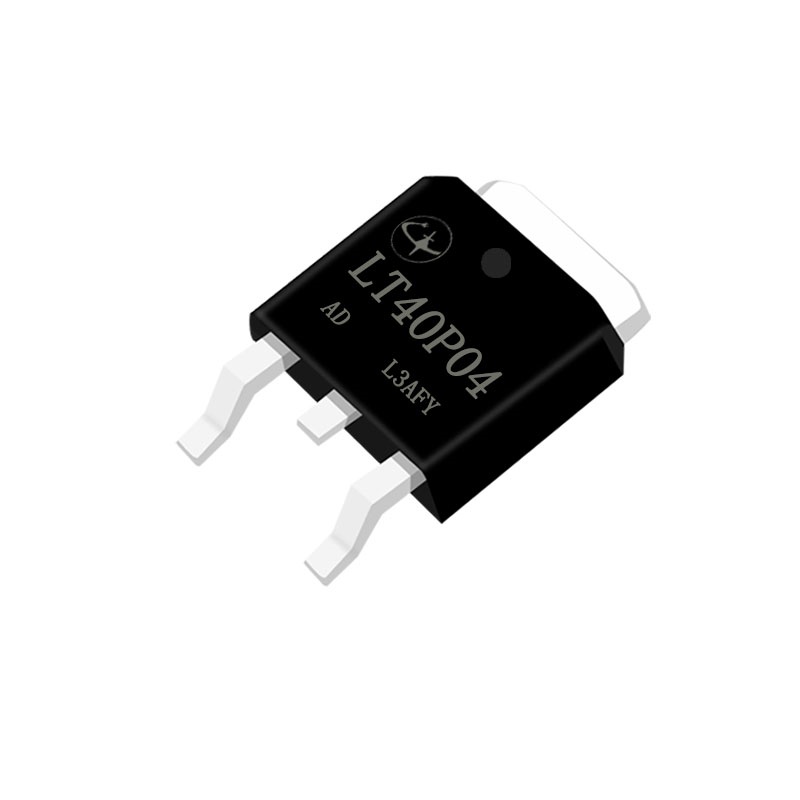

LT40P04AD

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: LT40P04AD TO-252
供应商: 云汉优选
标准整包数: 60
LX MICRO/广东凌讯微 场效应管(MOSFET) LT40P04AD

LT40P04AD概述

    LT40P04AD P-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    LT40P04AD 是一款 P 沟道增强型 MOSFET,由 LingXun 公司生产。这种类型的 MOSFET 主要用于负载开关和脉冲宽度调制(PWM)应用。它的低导通电阻和高电流处理能力使其成为电源管理系统的理想选择。

    技术参数


    - 最大额定值
    - 栅极-源极电压 (VGS): ±20 V
    - 漏极-源极电压 (VDS): -40 V
    - 连续漏极电流 (ID): -40 A
    - 脉冲漏极电流 (IDM): -160 A
    - 单脉冲雪崩能量 (EAS): 144 mJ
    - 功率耗散 (PD): 42 W
    - 结温范围 (TJ): -55°C 至 +175°C
    - 结点至外壳热阻 (RθJC): 3.6 °C/W
    - 结点至环境热阻 (RθJA): 100 °C/W
    - 电气特性
    - 栅极-源极阈值电压 (VGS(th)): -1 V 至 -2.5 V
    - 漏极-源极导通电阻 (RDS(on)):
    - VGS = -10 V, ID = -20 A 时:10 mΩ 至 13 mΩ
    - VGS = -4.5 V, ID = -10 A 时:15 mΩ 至 22 mΩ
    - 输入电容 (Ciss): 3800 pF
    - 输出电容 (Coss): 329 pF
    - 反向传输电容 (Crss): 289 pF
    - 开启延迟时间 (td(ON)): 10 ns
    - 上升时间 (tr): 82 ns
    - 关闭延迟时间 (td(OFF)): 93 ns
    - 下降时间 (tf): 74 ns
    - 总栅极电荷 (QG): 68 nC
    - 栅极到源极电荷 (QGS): 10 nC
    - 栅极到漏极电荷 (QGD): 14 nC

    产品特点和优势


    LT40P04AD 的特点包括先进的沟槽技术,低导通电阻和低栅极电荷,这些使得它在众多应用中表现出色。其低导通电阻确保了高效的电源转换效率,而低栅极电荷则有助于减少开关损耗,提高系统整体性能。

    应用案例和使用建议


    LT40P04AD 在负载开关和PWM应用中表现优异,可以广泛应用于电源管理系统。例如,在数据中心电源管理系统中,它可以有效地管理负载电流,保证系统的稳定运行。在使用过程中,建议仔细控制栅极驱动电压以避免过高的电流导致设备损坏。此外,需要注意散热设计以防止过热。

    兼容性和支持


    LT40P04AD 使用标准的TO-252封装,可与市场上大多数同类产品兼容。LingXun公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方法: 检查栅极驱动电压是否正确。确保栅极驱动电压高于阈值电压(-1 V 至 -2.5 V)。
    - 问题: 设备发热严重。
    - 解决方法: 检查散热设计,确保足够的空气流动或使用散热片以提高散热效果。
    - 问题: 漏极电流过大。
    - 解决方法: 确保负载电流不超过额定值,检查电路设计以避免过载。

    总结和推荐


    LT40P04AD P-Channel Enhancement Mode MOSFET 在电源管理领域表现出色,具有低导通电阻、低栅极电荷和优良的热稳定性。适合用于负载开关和PWM应用,尤其适用于需要高效电源转换的应用场景。推荐使用LT40P04AD,尤其是在需要高可靠性和高性能的环境中。

LT40P04AD参数

参数
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
FET类型 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
通道数量 -
Id-连续漏极电流 -
最大功率耗散 -
栅极电荷 -
Vgs-栅源极电压 -
配置 -
通用封装 TO-252
