IXFX100N65X2

产品分类: 场效应管(MOSFET)
厂牌: LITTELFUSE
产品描述: 1.04KW(Tc) 30V 5.5V@4mA 180nC@ 10 V 1个N沟道 650V 30mΩ@ 50A,10V 11.3nF@25V 通孔安装
供应商型号: 3949066
供应商: 海外现货
标准整包数: 1

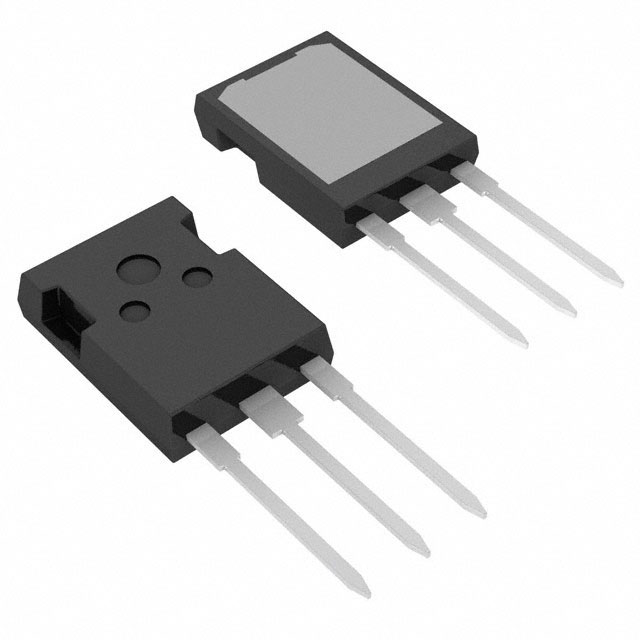

LITTELFUSE 场效应管(MOSFET) IXFX100N65X2

IXFX100N65X2概述


    产品简介


    IXFK100N65X2 / IXFX100N65X2 电子元器件
    IXFK100N65X2 和 IXFX100N65X2 是由 IXYS 公司生产的高性能 N-Channel Enhancement Mode MOSFET(增强型沟道 N 沟道场效应晶体管)。这款电子元器件适用于多种电力转换和控制应用,如开关电源、谐振电源、直流-直流转换器、功率因数校正电路、交流和直流电机驱动以及机器人和伺服控制系统。该器件具有低通态电阻和高电流处理能力,可确保高效且可靠的电力传输。

    技术参数


    - 最大电压 (VDSS):650 V(从 -55°C 到 +150°C)
    - 最大连续栅极电压 (VGSS):±30 V
    - 最大脉冲栅极电压 (VGSM):±40 V
    - 最大漏极电流 (ID):100 A(25°C 下)
    - 最大脉冲漏极电流 (IDM):200 A(25°C 下,受 TJM 限制)
    - 最大耗散功率 (PD):1040 W(25°C 下)
    - 最大瞬态漏极电压变化率 (dv/dt):50 V/ns
    - 热阻抗 (RthJC):0.12°C/W
    - 工作温度范围 (TJ):-55°C 至 +150°C
    - 存储温度范围 (Tstg):-55°C 至 +150°C

    产品特点和优势


    特点:
    - 符合国际标准封装
    - 低 QG(栅极电荷)
    - 雪崩耐受能力
    - 低封装电感
    - 内置快速本征二极管
    优势:
    - 高功率密度
    - 易于安装
    - 节省空间

    应用案例和使用建议


    IXFK100N65X2 和 IXFX100N65X2 主要应用于开关电源、谐振电源、直流-直流转换器、功率因数校正电路、交流和直流电机驱动以及机器人和伺服控制系统。例如,在开关电源中,这些器件可以有效降低损耗并提高效率。
    使用建议:
    - 在高压应用中,确保正确的散热设计以防止过热。
    - 使用合适的栅极驱动器,以避免因过度栅极电压而导致的损坏。
    - 在电路设计时,考虑到寄生电容和电感的影响,以确保良好的稳定性。

    兼容性和支持


    IXFK100N65X2 和 IXFX100N65X2 支持标准的封装接口,如 TO-264 和 PLUS247。制造商提供了详细的文档和技术支持,帮助用户进行正确的安装和使用。

    常见问题与解决方案


    问题 1:如何确保器件的长期可靠性?
    解决办法: 确保工作温度不超过器件的最大额定值,并采用适当的散热措施。
    问题 2:如何减少栅极驱动噪声?
    解决办法: 使用低电感的 PCB 设计,并选择合适的栅极电阻以减少栅极驱动信号中的振铃现象。
    问题 3:如何优化电源效率?
    解决办法: 通过合理的设计降低内部电阻和电容的损耗,同时选择适当的驱动电压以降低导通电阻。

    总结和推荐


    IXFK100N65X2 和 IXFX100N65X2 在电力电子应用中表现出色,具备高功率密度、易于安装和节省空间等显著优势。对于需要高可靠性和高性能的应用场景,这两款器件是理想的选择。综上所述,强烈推荐使用 IXFK100N65X2 和 IXFX100N65X2 电子元器件。

IXFX100N65X2参数

参数
配置 -
通道数量 -
最大功率耗散 1.04KW(Tc)
Ciss-不同 Vds 时的输入最大电容 11.3nF@25V
Id-连续漏极电流 -
栅极电荷 180nC@ 10 V
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 5.5V@4mA
FET类型 1个N沟道
Rds(On)-漏源导通电阻 30mΩ@ 50A,10V
Vds-漏源极击穿电压 650V
安装方式 通孔安装
包装方式 管装

IXFX100N65X2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXFX100N65X2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 场效应管(MOSFET) LITTELFUSE IXFX100N65X2 IXFX100N65X2数据手册

IXFX100N65X2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.488
5+ ¥ 104.3733
10+ ¥ 102.5095
50+ ¥ 102.5095
100+ ¥ 100.6457
250+ ¥ 100.6457
库存: 180
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 116.48
