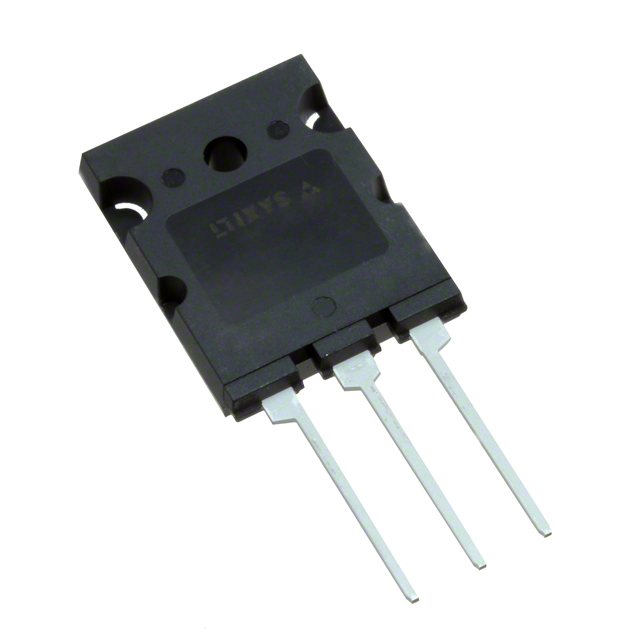

IXFK240N25X3

产品分类: 场效应管(MOSFET)
厂牌: LITTELFUSE
产品描述: 1.25KW 20V 345nC@ 10V 250V 5mΩ@ 10V 23.8nF@ 25V TO-264
供应商型号: 3930410
供应商: 海外现货
标准整包数: 1
LITTELFUSE 场效应管(MOSFET) IXFK240N25X3

IXFK240N25X3概述


    产品简介


    IXFK240N25X3 和 IXFX240N25X3 是由IXYS公司生产的高性能功率金属氧化物半导体场效应晶体管(MOSFET)。这些器件是N沟道增强型器件,主要用于开关模式和共振模式电源、直流-直流转换器、功率因数校正电路、交流和直流电机驱动、机器人和伺服控制系统等领域。它们具有低电阻和快速响应的特点,适用于需要高效率和高可靠性功率管理的应用。

    技术参数


    以下是IXFK240N25X3 和 IXFX240N25X3 的关键技术参数:
    - 击穿电压(BVDSS):250V
    - 漏极电流(ID25):240A
    - 导通电阻(RDS(on)):≤ 5.0mΩ
    - 阈值电压(VGS(th)):2.5V 至 4.5V
    - 栅极漏电流(IGSS):±200nA
    - 极限温度范围:-55°C 至 +150°C
    - 最大栅极电压(VGSS):连续 ±20V,瞬态 ±30V
    - 最大漏极脉冲电流(IDM):600A
    - 有效热阻(RthJC 和 RthCS):分别为0.10°C/W 和 0.15°C/W
    - 反向恢复时间(trr):177ns
    - 栅极电荷(Qg):345nC
    - 输入电容(Ciss):23.8nF

    产品特点和优势


    - 高功率密度:能够在有限的空间内实现高效的能量转换。
    - 易于安装:提供了国际标准封装,使得安装过程更加便捷。
    - 空间节省:适合空间受限的应用环境。
    - 低导通电阻和低栅极电荷:确保了低损耗和高能效。
    - 雪崩额定:能够承受高能瞬态事件。

    应用案例和使用建议


    这些MOSFET广泛应用于开关电源、直流-直流转换器、功率因数校正电路、电机驱动等领域。例如,在电源设计中,这些器件可以作为主开关器件,用于转换高压到低压的电源输出,提供高效能转换。
    建议使用时注意散热设计,尤其是在大电流工作条件下,以确保长期稳定运行。此外,由于这些器件具有较高的峰值电流能力,因此在瞬态负载下需特别注意保护措施,避免过压损坏。

    兼容性和支持


    这些MOSFET符合国际标准封装要求,因此与市面上大多数现有的电源和电机驱动系统具有良好的兼容性。IXYS公司提供了详尽的技术文档和支持服务,包括应用指南和技术支持热线,以帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:在高温环境下,导通电阻显著增加。
    - 解决方案:确保良好的散热设计,如使用散热片或散热风扇来降低工作温度。
    2. 问题:反向恢复时间较长,影响整体效率。
    - 解决方案:选择合适的外围电路组件,如使用肖特基二极管来辅助反向恢复过程,从而减少反向恢复时间。
    3. 问题:在高电流工作条件下出现过温问题。
    - 解决方案:增加散热措施,比如增加散热器或使用更高效的冷却系统,确保器件在安全温度范围内运行。

    总结和推荐


    IXFK240N25X3 和 IXFX240N25X3 是非常优秀的功率MOSFET,特别适合需要高效能转换的场合。它们具备高功率密度、低导通电阻和易于安装等特点,非常适合各种工业和消费电子产品中的应用。鉴于其广泛的适用性和可靠的支持服务,强烈推荐使用这些器件进行设计。

IXFK240N25X3参数

参数
Vgs(th)-栅源极阈值电压 -
Vds-漏源极击穿电压 250V
Rds(On)-漏源导通电阻 5mΩ@ 10V
栅极电荷 345nC@ 10V
Ciss-不同 Vds 时的输入最大电容 23.8nF@ 25V
通道数量 -
最大功率耗散 1.25KW
FET类型 -
Vgs-栅源极电压 20V
Id-连续漏极电流 -
配置 -
通用封装 TO-264
包装方式 管装

IXFK240N25X3厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IXFK240N25X3数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 场效应管(MOSFET) LITTELFUSE IXFK240N25X3 IXFK240N25X3数据手册

IXFK240N25X3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 225.3538
5+ ¥ 210.3302
10+ ¥ 206.5743
50+ ¥ 202.8184
100+ ¥ 202.8184
库存: 88
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 225.35
直接购买
加入购物车
