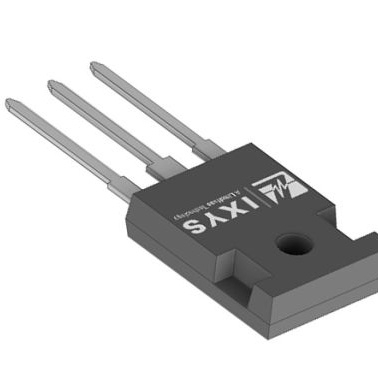

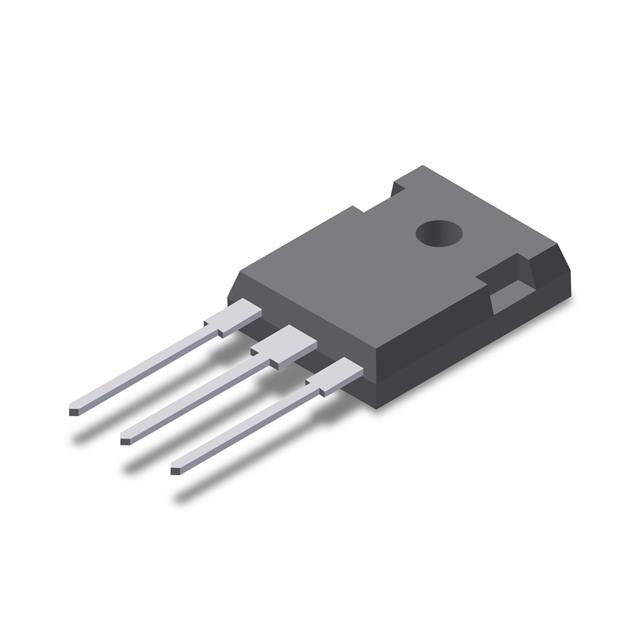

IXTH94N20X4

产品分类: 场效应管(MOSFET)
厂牌: LITTELFUSE
产品描述: Littelfuse N沟道增强型MOS管 X4系列, Vds=200 V, 94 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 3780392
供应商: element14
标准整包数: 1
LITTELFUSE 场效应管(MOSFET) IXTH94N20X4

IXTH94N20X4概述

    IXTH94N20X4 MOSFET 技术手册解析

    1. 产品简介


    IXTH94N20X4 是一款由 Littelfuse 公司生产的高性能 N 沟道增强型功率 MOSFET(场效应晶体管)。它具备低导通电阻(RDS(on) ≤ 10.6mΩ)和低栅极电荷(QG),并经过雪崩击穿测试。IXTH94N20X4 适用于多种应用,包括开关模式和共振模式电源、DC-DC 转换器、PFC 电路、交流和直流电机驱动器、机器人和伺服控制。

    2. 技术参数


    - 额定电压 (VDSS):200V
    - 连续漏极电流 (ID25):94A (TC = 25°C)
    - 最大雪崩能量 (EAS):1J (TC = 25°C)
    - 导通电阻 (RDS(on)):10.6mΩ (VGS = 10V, ID = 0.5 × ID25)
    - 最高结温 (TJ):175°C
    - 储存温度范围 (Tstg):-55°C ~ +175°C
    - 最大封装引脚温度 (TL):300°C (焊接时)

    3. 产品特点和优势


    - 高功率密度:IXTH94N20X4 具备高功率密度,适合紧凑型设计。
    - 易于安装:低热阻,方便安装。
    - 节省空间:X4 类封装设计,减少了体积占用。

    4. 应用案例和使用建议


    IXTH94N20X4 MOSFET 主要应用于电力变换器领域,如开关模式和共振模式电源、DC-DC 转换器等。在实际使用过程中,应注意散热问题,以确保设备正常运行。
    - 散热管理:由于功率 MOSFET 在高电流下会发热,因此需要合理的散热设计,以避免因过热而影响性能或导致损坏。
    - 布局建议:考虑到信号完整性,应尽量减少寄生电感和电容的影响。采用短且宽的走线来降低内阻和压降。

    5. 兼容性和支持


    - 兼容性:IXTH94N20X4 与大多数标准 TO-247 封装兼容,适用于广泛的应用场景。
    - 技术支持:Littelfuse 提供详尽的技术文档和支持,包括详细的测试报告和设计指南,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:高温环境下器件性能下降。
    - 解决方案:合理设计散热系统,如使用散热片和风扇辅助降温。
    - 问题:启动时器件无法正常工作。
    - 解决方案:检查栅极驱动电路,确保驱动电压和波形符合要求。


    7. 总结和推荐


    IXTH94N20X4 MOSFET 凭借其低导通电阻、高功率密度和易于安装的特点,在众多应用中表现出色。尽管价格相对较高,但其性能和可靠性使其成为高端电力转换应用的理想选择。推荐在需要高效、高可靠性的电力转换场合使用 IXTH94N20X4。
