BMB65N076UC1

产品分类: 场效应管(MOSFET)

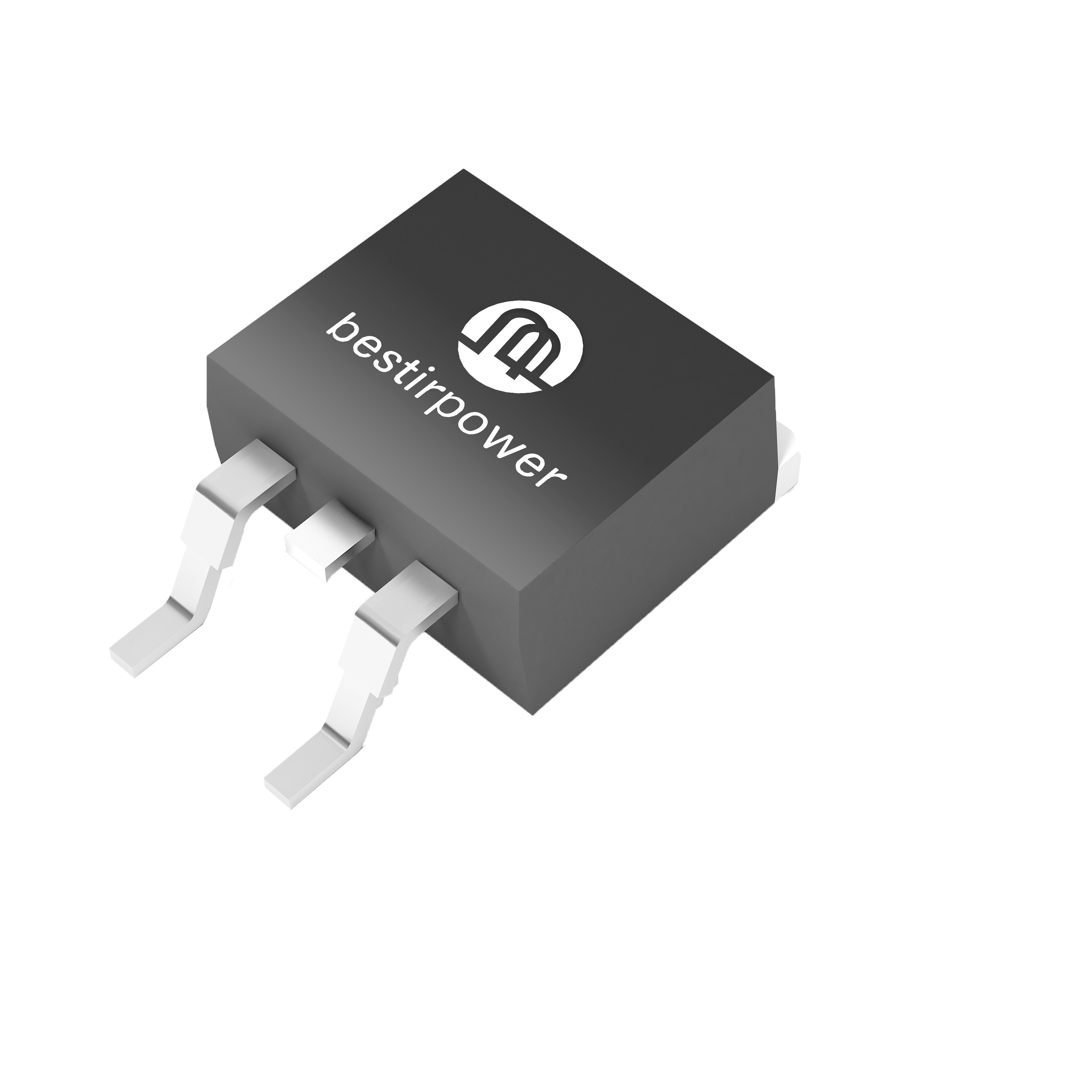

产品描述: bestirpower 沟道类型N,SJ MOSFETE管,Vds=650V, Rds(On)=70mΩ,D²PAK封装,贴片安装,2个引脚
供应商型号: BMB65N076UC1 TO263-2L
供应商: 国内现货
标准整包数: 1
BESTIRPOWER/萃锦半导体 场效应管(MOSFET) BMB65N076UC1

BMB65N076UC1概述

    BMB65N076UC1 Power MOSFET 技术手册

    产品简介


    BMB65N076UC1 是一款由 Bestirpower 设计和生产的功率 MOSFET(金属氧化物半导体场效应晶体管)。它利用先进的表面封装技术,能够有效提高高电压下的效率,并降低功耗。这种 MOSFET 广泛应用于多种电路中,包括开关电源、电机驱动和逆变器等领域。

    技术参数


    以下是 BMB65N076UC1 的技术规格和性能参数:
    | 参数符号 | 参数名称 | 值 | 单位 |
    ||
    | VDSS | 源极到漏极击穿电压 | 650 | V |
    | VGSS | 栅极到源极电压 | ±30 | V |
    | ID | 持续漏极电流(25°C) | 52 | A |
    | IDM | 脉冲漏极电流(25°C) | 155 | A |
    | EAS | 单脉冲雪崩能量 | 625 | mJ |
    | IAR | 雪崩电流 | 5 | A |
    | dv/dt | MOSFET 电压变化率 | 50 | V/ns |
    | Ptot | 总功耗(25°C) | 500 | W |
    | TJ, TSTG | 工作和存储温度范围 | -55 to 150| °C |

    产品特点和优势


    BMB65N076UC1 具备多项优势,使其在应用中表现卓越:
    - 高效率:通过使用优化的栅极电阻和雪崩电流能力,可以显著提高高电压下的能效。
    - 快速响应:具有较低的漏极到源极电阻(RDS(on)),从而减少开关损耗。
    - 强抗噪能力:由于其栅极阈值电压(VGS(th))较宽的范围,能够在恶劣环境中稳定工作。
    - 高可靠性:耐受高达 650V 的击穿电压,并具备强大的短时电流承受能力。

    应用案例和使用建议


    BMB65N076UC1 主要应用于多种电力电子设备中,例如:
    - 开关电源:利用其高效能和低损耗,实现稳定可靠的输出。
    - 电机驱动:适用于需要频繁启动和停止的应用场合,其低电阻特性可减小能量损失。
    - 逆变器:作为功率转换的重要组成部分,提供稳定的电流控制和保护功能。
    在使用过程中,建议根据具体应用需求选择合适的散热措施,确保器件在高负载条件下仍能保持良好的性能。此外,需要注意其电气特性的变化(如温度对电流的影响),以避免超出额定范围。

    兼容性和支持


    BMB65N076UC1 与同类功率 MOSFET 和其他电力电子组件具有良好的兼容性。厂商 Bestirpower 提供详细的用户手册和技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:高温环境下器件性能下降。
    解决办法:采用外部散热措施,如安装散热片或强制风冷系统,确保器件工作在安全温度范围内。

    - 问题:电路中出现振荡现象。
    解决办法:在栅极和源极之间增加去耦电容,减小噪声干扰。

    总结和推荐


    BMB65N076UC1 是一款高性能的功率 MOSFET,特别适合在高电压和高功率的应用中使用。其高效的电能转换能力和出色的抗噪性能使其成为众多电力电子设备的理想选择。总体而言,该产品不仅具有较高的市场竞争力,而且在实际应用中表现出色。强烈推荐在需要高效和可靠的电力转换系统中使用此款产品。

BMB65N076UC1参数

参数
配置 独立式
Ciss-不同 Vds 时的输入最大电容 3.44nF
Vgs(th)-栅源极阈值电压 4V
FET类型 1个N沟道
Vds-漏源极击穿电压 650V
最大功率耗散 500W
Id-连续漏极电流 52A
Rds(On)-漏源导通电阻 70mΩ
栅极电荷 80nC
Vgs-栅源极电压 -
通道数量 -
长*宽*高 10.1mm*15.1mm*4.57mm
通用封装 D2PAK
安装方式 通孔安装
应用等级 工业级

BMB65N076UC1厂商介绍

Bestirpower公司是一家致力于研发和生产高性能电源解决方案的企业。公司主营产品包括:

1. 电源适配器:为各种电子设备提供稳定的电源供应,广泛应用于家用电器、办公设备等领域。
2. 开关电源:具有高效率、高功率密度的特点,适用于工业自动化、通信设备等高要求场合。
3. 电池充电器:为电池提供快速、安全的充电解决方案,服务于移动设备、电动汽车等行业。
4. LED驱动电源:专为LED照明设计,确保灯具的稳定运行和长寿命。

Bestirpower的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供个性化定制服务,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网点,为客户提供快速响应和技术支持。

Bestirpower致力于为客户提供高效、可靠的电源解决方案,以支持其业务的持续发展和技术创新。

BMB65N076UC1数据手册

厂牌 PDF简要描述 下载
BESTIRPOWER/萃锦半导体 场效应管(MOSFET) BESTIRPOWER/萃锦半导体 BMB65N076UC1 BMB65N076UC1数据手册

BMB65N076UC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
