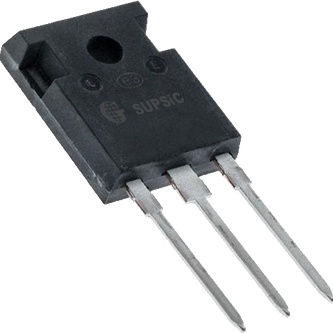

GC3M0075120D

产品分类: 场效应管(MOSFET)
产品描述: 封装: TO247-3 描述: SUPSiC MOSFET 碳化硅场效应管 封装类型: 单管 沟道类型: 1个N沟道 Vds-漏源击穿电压: 1200V Id-漏极电流(25℃): 32A 类目: 碳化硅场效应管(MOSFET) 编号: C7435045 详细: 数据手册 领券 16-15
供应商型号: GC3M0075120D TO247-3
供应商: 国内现货
标准整包数: 1
SUPSIC/国晶微半导体 场效应管(MOSFET) GC3M0075120D

GC3M0075120D概述

    高质量文章:GC3M0075120D Silicon Carbide Power MOSFET 技术手册

    产品简介


    GC3M0075120D 是由无锡国晶微半导体技术有限公司生产的一款硅碳化物(SiC)功率 MOSFET。作为一款 N 沟道增强型器件,它具有高击穿电压、低导通电阻和高速开关性能的特点。这些特性使得该器件广泛应用于可再生能源系统、电动汽车电池充电器、高压直流转换器及开关模式电源供应等领域。

    技术参数


    1. 最大参数:
    - 击穿电压(VDSmax):1200 V
    - 最大连续漏电流(ID):32 A(在 25℃时)
    - 最大脉冲漏电流(ID(pulse)):80 A(脉冲宽度受限于 TJmax)
    - 最大功率耗散(PD):136 W(在 25℃时)
    2. 电气特性:
    - 导通电压(VDS):1200 V
    - 最小漏电流(IDSS):1 μA(VDS = 1200 V, VGS = 0 V)
    - 门极漏电流(IGSS):10 nA(VGS = 15 V, VDS = 0 V)
    - 门极阈值电压(VGS(th)):1.8 V 至 3.6 V(VDS = VGS, ID = 5 mA)
    - 导通电阻(RDS(on)):75 mΩ(VGS = 15 V, ID = 20 A)
    3. 电气性能:
    - 门极电荷(Qg):54 nC
    - 门至源电荷(Qgs):17 nC
    - 门至漏电荷(Qgd):20 nC
    - 反向恢复电荷(Qrr):279 nC
    - 逆向恢复时间(trr):48 ns
    4. 热特性:
    - 结至壳热阻(RθJC):0.97°C/W
    - 结至环境热阻(RθJA):40°C/W

    产品特点和优势


    GC3M0075120D MOSFET 的主要特点是高击穿电压、低导通电阻和快速开关特性。这使得它在提高系统效率、减少冷却需求和增加功率密度方面表现出色。其快速的反向恢复特性也使其在高频率应用中表现出色。

    应用案例和使用建议


    - 应用案例:
    - 在可再生能源系统中,GC3M0075120D MOSFET 可用于光伏逆变器和风力发电机系统的电力转换。
    - 在电动汽车充电站中,该器件可用于电池充电器以提高充电效率和可靠性。

    - 使用建议:
    - 为了充分利用其低导通电阻特性,在选择外部栅极电阻(RG(ext))时应考虑合适的阻值,以减少开关损耗。
    - 由于其较高的工作温度范围(-40°C 到 +175°C),适用于高温和严苛环境的应用场合。
    - 建议使用散热片来降低工作温度,提高器件寿命和稳定性。

    兼容性和支持


    GC3M0075120D 支持 TO-247-3 封装,符合 RoHS 标准,无卤素。制造商提供了详尽的技术支持,包括应用指南、设计软件工具和客户服务,确保用户能够高效地集成和使用该器件。

    常见问题与解决方案


    - 问题 1:器件在高温下工作不稳定?
    - 解决方案:确保使用合适的散热措施,如散热片,以降低工作温度。

    - 问题 2:如何优化开关性能?
    - 解决方案:调整外部栅极电阻(RG(ext))的值,以达到最佳的开关时间和能量损耗平衡。

    总结和推荐


    GC3M0075120D 硅碳化物功率 MOSFET 是一款性能卓越的产品,特别适合应用于需要高可靠性和高性能的领域。其出色的电气特性和广泛的温度适应性使其成为多种应用场景的理想选择。综合以上所述,强烈推荐在涉及高效率、高功率密度和高速度开关的系统中采用该器件。
