MW5L16-B

产品分类: 射频模块
产品描述: ‘-3db 波束角:120°x 120°工作电流:9mA(典型值)产品尺寸:16 x 16mm感应距离:2-4m(顶装3.5m)
供应商型号: MW5L16-B
供应商: 国内现货
标准整包数: 1
MW-RANGE/深圳睿界 射频模块 MW5L16-B

MW5L16-B概述

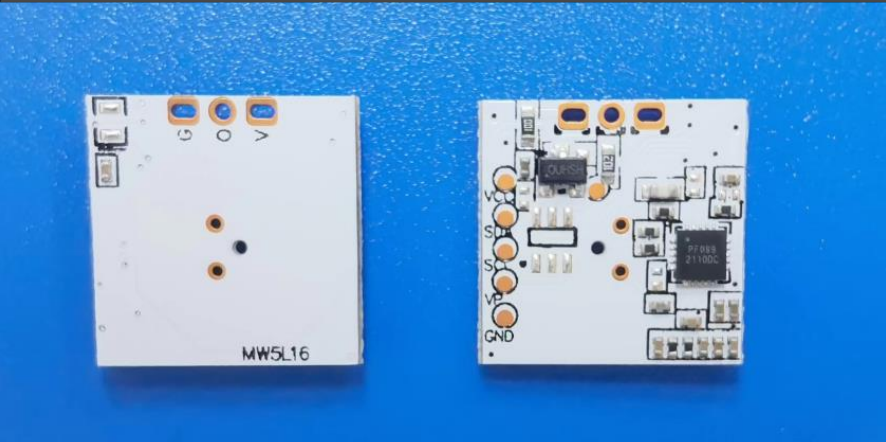

    MW5L16-B 微波感应雷达模块产品技术手册

    1. 产品简介


    MW5L16-B微波感应雷达模块是深圳市睿界智能有限公司推出的一款高效能微波感应雷达模块,主要用于检测人体运动。该模块采用专业的5.8GHz雷达芯片,通过高增益低旁瓣平面微带天线,发射CW无线电波并接收区域内所有反射无线电波。利用高性能数字信号识别算法,分析区域内是否存在运动目标。该模块适用于照明、安防、家居、IOT物联网等多种需要检测人体微动的产品领域。

    2. 技术参数


    以下是MW5L16-B模块的主要技术参数:
    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
    |
    | 发射功率 | -4 | - | - | dbm | Pt |
    | 波束角度 | 120 | × | 120 | ° | @-3dB |
    | 工作频率 | 5725 5875 | MHz | ISM 频段 |
    | 感应距离 | 6 | 8 | 10 | m | 视距离/灵敏度配置而定 |
    | 感应半径 | 2 | 3 | 4 | m | 视安装方式和灵敏度配置而定 |
    | 延时时间 | 2 | 30 | 3600 | s | 软硬件可调 |
    | 光敏阈值 | - | 10 | - | Lux | 软硬件可调 |
    | 工作电压 | 4.5 | 5 | 12 | V | LDO耐压18V |
    | 工作电流 | 8 | 9 | 10 | mA
    | 工作温度 | -25 85 | ℃
    | 存储温度 | -40 125 | ℃
    | 工作湿度 | 5 95 | %RH

    3. 产品特点和优势


    - 高可靠性:感应目标灵敏度高且可靠性强,批量生产一致性好。
    - 强干扰抑制能力:可避开同频干扰,多种数字信号处理算法抑制工频杂波及高次谐波干扰、突发干扰,并有效过滤部分窗帘、风扇、空调等干扰物。
    - 高性能天线:优化设计的平面微带天线,具有高增益、低旁瓣和较少后向辐射特点。
    - 穿透性强:可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料。
    - 参数灵活配置:通过串口灵活配置“感应距离、发射功率、输出延迟时间、I/O开关和PWM控制信号输出模式、光感”等参数。
    - 不受环境影响:不受雪、雾霾、温湿度、灰尘、光线、噪音等环境影响。

    4. 应用案例和使用建议


    - 照明:适用于自动灯光控制,如走廊、楼梯、卫生间等场所。
    - 安防:可用于安防监控,检测入侵者或异常行为。
    - 智能家居:集成于智能门锁、自动窗帘等智能设备中。
    - IOT设备:用于智能手表、健康监测设备等穿戴设备中。
    使用建议:
    - 安装高度:建议顶装高度不超过4.5米。
    - 避免遮挡:雷达模块的正面应避免有金属材质的物体,可穿透的遮挡物不要紧贴天线。
    - 避免干扰:尽量避免将雷达模块对着大块金属设备、通风管道、消防管道等运动物体,以免引起误报。

    5. 兼容性和支持


    - 兼容性:模块的接口兼容2.54mm与2.0mm排针。
    - 技术支持:深圳市睿界智能有限公司提供详细的使用指南和技术支持,以确保客户能够充分利用模块的功能。

    6. 常见问题与解决方案


    1. 误报现象:可能是由于电源稳定性不足导致。确保电源纹波小于50mV,且输出能力大于60mA。
    2. 检测灵敏度不足:调整光敏阈值或提高发射功率。
    3. 无法正常启动:检查VIN连接是否正确,电源电压是否在允许范围内。

    7. 总结和推荐


    总结:
    - 优点:MW5L16-B模块具备高可靠性和强干扰抑制能力,可在各种复杂环境中稳定工作。其参数可灵活配置,适用于广泛的工业和消费应用。
    - 推荐:强烈推荐在照明、安防、智能家居等领域使用MW5L16-B模块,尤其适合对检测精度和稳定性要求较高的场合。
    总之,MW5L16-B微波感应雷达模块凭借其出色的性能和广泛的应用前景,已成为市场上不可或缺的重要组件。

MW5L16-B参数

参数
灵敏度 -
调制方式 CW
工作电压 5V~12V
频段 5.8Mhz
发射功率 -4dBm
发射电流 -
芯片平台 -
接收电流 -
功耗 8-10mA
天线形式 板载天线
数据速率 -
长*宽*高 16mm*16mm*3mm

MW5L16-B厂商介绍

MW-Range公司是一家领先的高科技企业,专注于研发和生产各类高性能的工业产品。公司主营产品包括精密仪器、自动化设备、传感器、控制系统等,广泛应用于制造业、能源、医疗、科研等多个领域。MW-Range的产品以其卓越的性能、稳定性和可靠性而闻名,深受全球客户的青睐。

MW-Range的优势在于其强大的研发实力和创新能力。公司拥有一支由行业专家和资深工程师组成的研发团队,不断推出具有前瞻性的新产品和技术。此外,MW-Range还与多家国际知名企业和研究机构建立了紧密的合作关系,共同推动行业的发展。公司秉承客户至上的理念,提供全方位的技术支持和售后服务,确保客户能够充分利用其产品实现业务目标。

MW5L16-B数据手册

厂牌 PDF简要描述 下载
MW-RANGE/深圳睿界 射频模块 MW-RANGE/深圳睿界 MW5L16-B MW5L16-B数据手册

MW5L16-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
