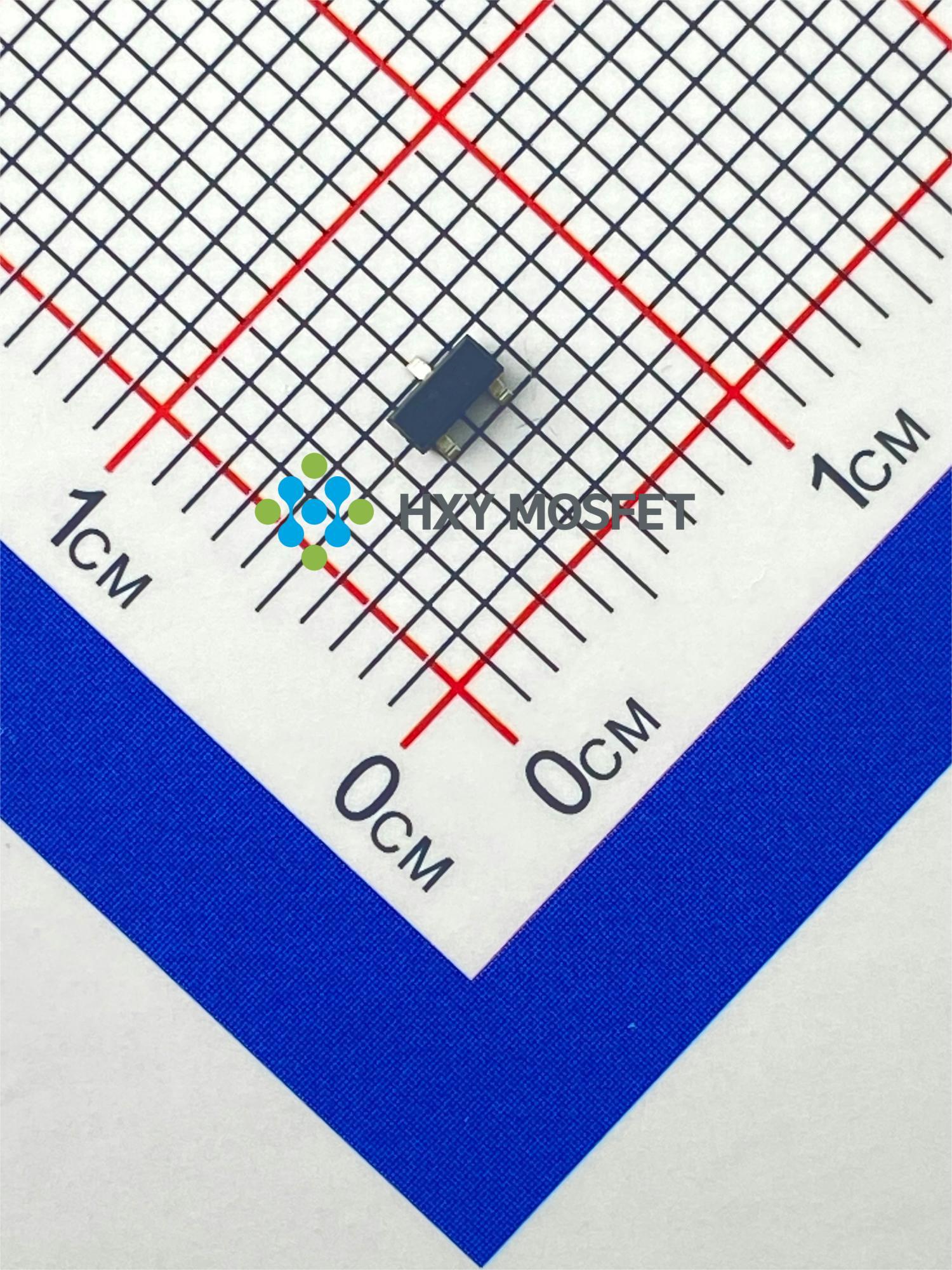

HXY3401AI

产品分类: 场效应管(MOSFET)
产品描述: 描述: 该款消费级P沟道MOSFET采用SOT-23封装,专为30V系统设计,具备4.2A大电流处理能力。具有低导通电阻和快速开关特性,广泛应用于充电器、电源转换等设备中,实现高效、可靠的功率控制与切换功能。
供应商型号: HXY3401AI SOT-23
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY3401AI

HXY3401AI概述


    产品简介


    本产品是一款由深圳华轩阳电子有限公司(HXY Electronics Co., Ltd.)生产的P沟道增强型MOSFET(金属氧化物半导体场效应晶体管)。该型号为HXY3401AI,特别适用于负载开关和PWM(脉冲宽度调制)应用。其主要功能是提供出色的导通电阻(RDS(ON)),适合电池保护、负载开关以及不间断电源等领域。

    技术参数


    - 额定电压(VDS):-30V
    - 连续漏极电流(ID):-4.2A
    - 零栅源电压漏极电流(IDSS):≤-1μA
    - 最大功率耗散(PD):1.2W
    - 热阻(Junction-to-Ambient):104℃/W
    - 最大栅漏泄漏电流(IGSS):±100nA
    - 栅阈值电压(VGS(th)):-0.7V ~ -1.3V
    - 导通电阻(RDS(ON)):
    - VGS=-10V时:≤55mΩ
    - VGS=-4.5V时:≤75mΩ
    - VGS=-2.5V时:72mΩ ~ 90mΩ

    产品特点和优势


    - 出色的导通电阻:通过先进的沟槽技术,HXY3401AI可以实现低至55mΩ的导通电阻,这使得它在负载开关和PWM应用中表现优异。
    - 宽泛的工作温度范围:其-55℃到150℃的工作温度范围,确保了其在各种极端环境下的稳定性和可靠性。
    - 快速响应时间:HXY3401AI的开关时间和上升/下降时间分别为7ns和3ns,保证了其在高速应用中的优秀表现。
    - 高可靠性:采用先进的制造工艺,确保了其在恶劣环境下的长期可靠运行。

    应用案例和使用建议


    - 电池保护:HXY3401AI可以通过调整其导通电阻来实现高效的电池保护功能。
    - 负载开关:其快速响应时间和低导通电阻使其成为理想的负载开关选择。
    - 不间断电源:其稳定性使其在不间断电源系统中得到广泛应用。
    使用建议:
    - 确保其工作在额定参数范围内,避免超出极限参数。
    - 在高温环境下使用时,注意散热设计以保持其正常工作。
    - 在电路设计时,合理利用其快速响应特性,避免信号延迟。

    兼容性和支持


    HXY3401AI与标准SOT-23封装兼容,可直接焊接在PCB上。此外,深圳华轩阳电子有限公司提供了详尽的技术支持文档和客户支持服务,确保用户在使用过程中能够获得必要的帮助和技术支持。

    常见问题与解决方案


    - 问题:产品温度过高导致失效?
    - 解决办法:确保良好的散热设计,特别是在高温环境下。
    - 问题:导通电阻过高?
    - 解决办法:检查工作电压和电流是否符合额定值,并进行适当的热管理。
    - 问题:工作频率过高导致性能下降?
    - 解决办法:合理配置驱动电路,减少寄生电容的影响。

    总结和推荐


    综上所述,HXY3401AI凭借其出色的导通电阻、宽泛的工作温度范围和快速响应时间,在负载开关和PWM应用中表现出色。它的高可靠性、良好的兼容性和全面的技术支持使其成为一种非常优秀的P沟道MOSFET。因此,强烈推荐在相关应用中使用HXY3401AI。

HXY3401AI参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
FET类型 -
栅极电荷 -
Rds(On)-漏源导通电阻 55mΩ@ 10V,4.2A
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 4.2A
通道数量 -
最大功率耗散 -
通用封装 SOT-23

HXY3401AI厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXY3401AI数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 HXY3401AI HXY3401AI数据手册

HXY3401AI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.102
9000+ ¥ 0.1003
15000+ ¥ 0.0978
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 306
