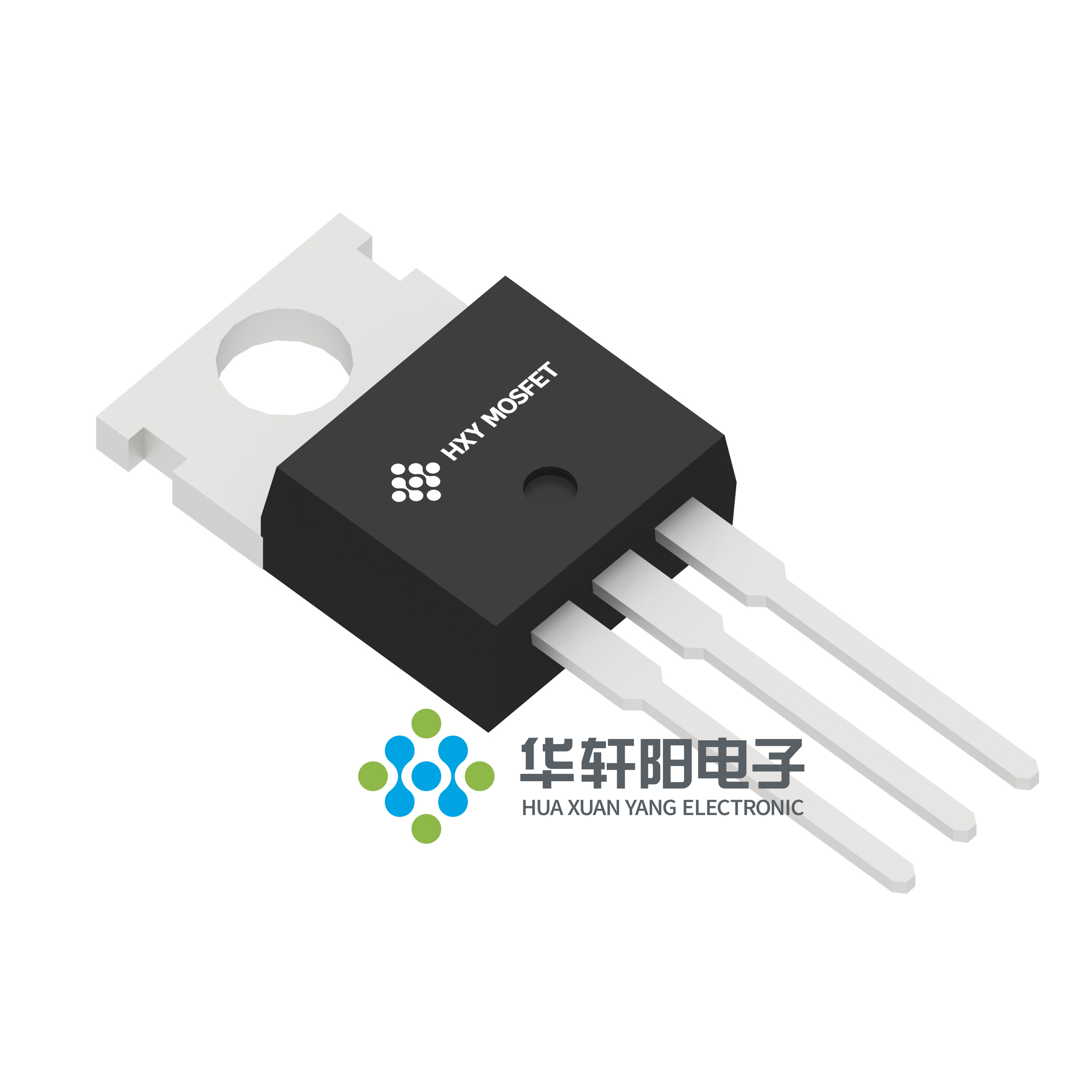

IRF540ZPBF

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: IRF540ZPBF TO-220AB-3
供应商: 国内现货
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) IRF540ZPBF

IRF540ZPBF概述


    产品简介


    产品类型: N沟道增强型MOSFET
    主要功能: 电池保护和开关应用
    应用领域:
    - 电池保护
    - 负载开关
    - 不间断电源(UPS)
    品牌: 华轩阳(HXY)
    型号: IRF540ZPBF
    封装: TO-220
    华轩阳电子有限公司生产的IRF540ZPBF是一款具有先进沟槽技术的N沟道增强型MOSFET。它专为电池保护和各种开关应用设计,提供优异的RDS(ON)值、低栅极电荷,并且可以在最低4.5V的栅极电压下正常工作。

    技术参数


    - 漏源电压 (VDS): 100V
    - 持续漏电流 (ID): 70A
    - 漏源导通电阻 (RDS(ON)):
    - 在VGS=10V时< 10.5mΩ
    - 在VGS=4.5V时< 15mΩ
    - 栅极-源极电压 (VGS): ±20V
    - 单脉冲雪崩能量 (EAS): 110mJ
    - 总功耗 (PD): 100W
    - 存储温度范围 (TSTG): -55°C 至 150°C
    - 工作结温范围 (TJ): -55°C 至 150°C
    - 热阻 (RθJA): 164°C/W

    产品特点和优势


    1. 低栅极电压操作: 可以在最低4.5V的栅极电压下运行,非常适合低电压应用。
    2. 高性能RDS(ON): 漏源导通电阻低,确保高效能输出。
    3. 高可靠性: 绝对最大额定值包括高耐压和大电流承受能力,适用于各种严苛环境。
    4. 先进沟槽技术: 采用先进的沟槽技术,提升整体性能。

    应用案例和使用建议


    应用案例:
    - 电池保护: IRF540ZPBF可以作为电池保护电路的关键部件,提供过流和短路保护。
    - 负载开关: 在负载开关应用中,它可以有效地控制负载的接通和断开。
    - 不间断电源 (UPS): 在UPS系统中,IRF540ZPBF可用于电力转换和滤波。
    使用建议:
    - 确保在合适的环境中使用,避免过载操作。
    - 设计时需考虑散热,特别是在高功率应用场景中。
    - 使用过程中注意栅极驱动电压的稳定,避免电压波动引起误操作。

    兼容性和支持


    兼容性:
    - IRF540ZPBF与其他标准的TO-220封装产品兼容,方便替换或升级。
    - 适用广泛的电压和电流范围,便于系统集成。
    支持:
    - 华轩阳公司提供了详尽的技术文档和应用指南,帮助用户更好地理解和使用该产品。
    - 客户还可以通过官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 栅极电压不稳定,导致MOSFET无法正常工作。
    - 解决办法: 确保驱动电路设计合理,增加滤波电容或稳压电路,确保栅极电压稳定。
    2. 问题: 温度过高导致性能下降。
    - 解决办法: 增加散热片或风扇进行散热,优化散热路径,保证在允许的温度范围内工作。
    3. 问题: 电源电压波动较大。
    - 解决办法: 添加稳压器或滤波电路,确保输入电源稳定。

    总结和推荐


    综上所述,IRF540ZPBF作为一款高性能N沟道增强型MOSFET,在电池保护、负载开关及不间断电源等多个领域表现出色。它的优点在于低栅极电压操作、高可靠性和出色的性能指标。对于需要高效能、低功耗的应用场合,IRF540ZPBF是一个理想的选择。
    推荐: 如果您正在寻找一款在电池保护和开关应用中表现出色的MOSFET,华轩阳电子有限公司的IRF540ZPBF无疑是一个值得推荐的产品。其高性价比和广泛的应用范围使其成为市场上极具竞争力的产品之一。

IRF540ZPBF参数

参数
Vds-漏源极击穿电压 -
Rds(On)-漏源导通电阻 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
Id-连续漏极电流 -
栅极电荷 -
配置 -
Vgs-栅源极电压 -
最大功率耗散 -
通道数量 -

IRF540ZPBF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

IRF540ZPBF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 IRF540ZPBF IRF540ZPBF数据手册

IRF540ZPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.92
150+ ¥ 1.888
250+ ¥ 1.84
库存: 300000
起订量: 100 增量: 50
交货地:
最小起订量为:50
合计: ¥ 96
