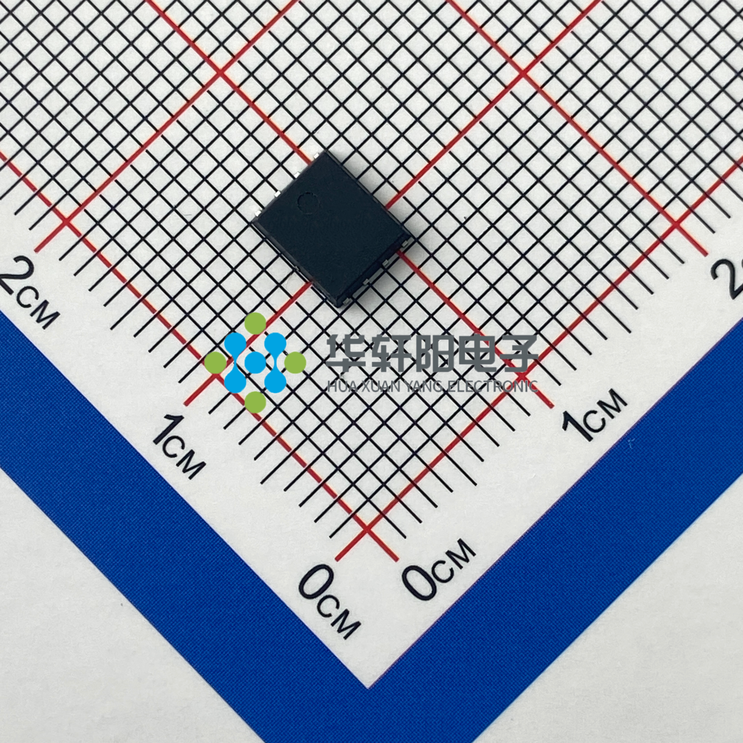

NTMFS4955N

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: NTMFS4955N DFN5X6-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) NTMFS4955N

NTMFS4955N概述


    产品简介


    NTMFS4955N 是一款由深圳华轩阳电子有限公司(HuaXuanYang Electronics CO.,LTD)生产的 N-沟道增强型超结 MOSFET。这款电子元器件的主要功能是在多种电力转换和控制应用中提供高效的开关性能和低损耗。其典型应用领域包括消费电子电源供应、电机控制、同步整流和隔离式直流转换等。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 (VDS) 30 V |
    | 栅源电压 (VGS) | ±20 V |
    | 持续漏电流 (ID, TC=25℃) 60 A |
    | 持续漏电流 (ID, TC=100℃) 38 A |
    | 脉冲漏电流 (IDM) 135 A |
    | 单脉冲雪崩能量 (EAS) 29.8 mJ |
    | 总功耗 (PD, TC=25℃) 30 W |
    | 储存温度范围 (TSTG) | -55 150 | ℃ |
    | 工作结温范围 (TJ) | -55 150 | ℃ |
    | 热阻 (RθJC) | 4.6 ℃/W |

    产品特点和优势


    NTMFS4955N MOSFET 主要特点是其先进的 SGT MOSFET 技术,提供了低导通电阻(RDS(ON) < 5.8mΩ@VGS=10V),低栅极电荷,快速开关特性和出色的雪崩特性。这些特点使得该器件特别适用于提高耐用性和可靠性,并适合用于多种电力转换和控制应用。该器件还具备良好的热管理能力,具有较低的结到壳热阻 (RθJA = 150 ℃/W),确保在高功率应用中保持稳定的工作状态。

    应用案例和使用建议


    应用案例
    1. 消费电子电源供应:NTMFS4955N 可用于需要高效能、低功耗的电源管理方案。
    2. 电机控制:适用于电动机控制系统的高频率切换。
    3. 同步整流:在高效率的同步整流应用中表现出色。
    使用建议
    - 散热管理:由于其高功率处理能力,建议在设计电路时增加散热片以优化散热。
    - 驱动电路:为获得最佳性能,应使用合适的栅极驱动电路,确保 VGS 不超过额定值。
    - 布局优化:PCB 布局中,尽量缩短器件引脚间的走线长度,减少寄生电感和电容效应。

    兼容性和支持


    NTMFS4955N MOSFET 采用 SO-8FL-EP-5.8mm 封装,与市面上常见的 PCB 布局相兼容。深圳华轩阳电子有限公司为其产品提供了详细的技术支持和售后服务,客户可以咨询相关技术问题并获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关过程中出现异常噪音 | 确保正确的栅极驱动电压和电流,并优化 PCB 布局。 |
    | 散热不良导致过热 | 适当增加散热片,并确保良好的气流。 |
    | 输出波形不稳定 | 检查连接线路是否松动,并优化驱动电路的设计。 |

    总结和推荐


    NTMFS4955N MOSFET 具备低导通电阻、低栅极电荷和出色的热性能等优点,在多种电力转换和控制应用中表现优异。建议在需要高效率、可靠性和紧凑设计的应用中使用该产品。总体来说,这是一款值得推荐的高性能电子元器件,适用于各种需要高效能电力管理的场合。

NTMFS4955N参数

参数
Vds-漏源极击穿电压 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
配置 -
Vgs-栅源极电压 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
FET类型 -
Id-连续漏极电流 -
栅极电荷 -
通道数量 -

NTMFS4955N厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NTMFS4955N数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 NTMFS4955N NTMFS4955N数据手册

NTMFS4955N封装设计

查看详情并下载
Symbol
Footprint
3D Model
