NTD20N06L

产品分类: 场效应管(MOSFET)
产品描述:

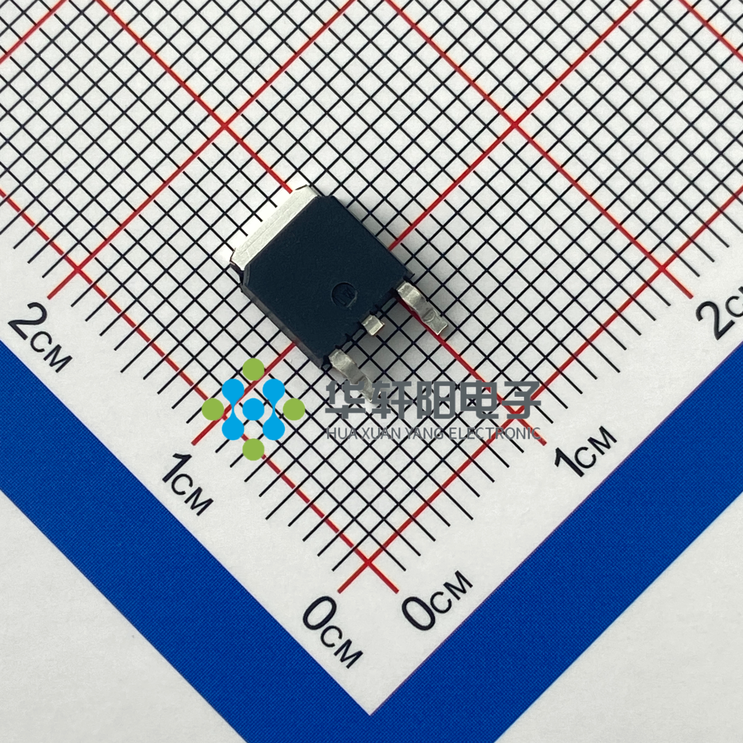

供应商型号: NTD20N06L TO-252-2L
供应商: 云汉优选
标准整包数: 2500
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) NTD20N06L

NTD20N06L概述


    产品简介


    NTD20N06L 是一款高性能的N沟道增强型金属氧化物半导体场效应晶体管(MOSFET),采用先进的沟槽工艺制造。这款MOSFET 具备优秀的RDS(ON)(导通电阻)、低栅极电荷以及可在最低4.5V的栅源电压下工作的特性,使其非常适合用于电池保护电路和开关应用中。

    技术参数


    - 额定电压 (VDS): 60V
    - 连续漏极电流 (ID):
    - 在25℃时为20A
    - 在100℃时为10A
    - 脉冲漏极电流 (IDM): 80A
    - 单次脉冲雪崩能量 (EAS): 38mJ
    - 总功耗 (PD):
    - 在25℃时为34.7W
    - 存储温度范围 (TSTG): -55至150℃
    - 工作结温范围 (TJ): -55至150℃
    - 导通电阻 (RDS(ON)):
    - 在VGS=10V时,ID=10A时为25mΩ(典型值),最大值为32mΩ
    - 在VGS=4.5V时,ID=5A时为31.5mΩ(典型值),最大值为40mΩ
    - 输入电容 (Ciss): 在VDS=30V,VGS=0V,f=1MHz时为1355pF
    - 输出电容 (Coss): 60pF
    - 反向转移电容 (Crss): 49pF
    - 开关特性:
    - 总栅极电荷 (Qg): 22nC
    - 开启延迟时间 (td(on)): 6.4ns
    - 上升时间 (tr): 15.3ns
    - 关断延迟时间 (td(off)): 25ns
    - 下降时间 (tf): 7.6ns

    产品特点和优势


    NTD20N06L的主要特点包括:
    - 低栅极电荷:降低驱动损耗,提高效率。
    - 高可靠性:适用于工业和消费电子设备。
    - 宽工作温度范围:可在极端温度环境下稳定工作。
    - 低导通电阻:在各种工作条件下均能保持较低的导通电阻,从而减少功率损耗和发热量。

    应用案例和使用建议


    NTD20N06L广泛应用于电池保护电路、负载开关和不间断电源系统中。在设计这类应用时,需要特别注意以下几点:
    - 散热管理:确保良好的散热条件,特别是在高电流情况下,避免因过热导致损坏。
    - 合理的布线:为了减少寄生电感和电容的影响,建议使用短而粗的引线。
    - 测试验证:务必进行实际应用中的测试,确保产品在具体环境中表现良好。

    兼容性和支持


    NTD20N06L 可与市面上大多数电子元件和设备兼容,适用于标准电路板设计。制造商提供了详尽的技术支持和维护服务,以帮助用户更好地使用该产品。

    常见问题与解决方案


    1. 过热问题:
    - 解决方法:增加散热片或改进散热设计,确保良好的通风条件。
    2. 启动不稳定:
    - 解决方法:检查电源和接地连接是否正确,确保信号和电源线路无噪声干扰。
    3. 性能下降:
    - 解决方法:重新校准和检查设备的使用条件,确保在规定的工作范围内使用。

    总结和推荐


    NTD20N06L 是一款高性能且可靠的N沟道增强型MOSFET,具有广泛的适用性和强大的性能指标。它在电池保护、负载开关和不间断电源系统中的应用证明了其优异的性能。因此,强烈推荐在相关项目中使用该产品。确保遵循制造商提供的使用指南和安全规范,以充分发挥其潜力。

NTD20N06L参数

参数
配置 -
Rds(On)-漏源导通电阻 -
FET类型 -
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
栅极电荷 -
通道数量 -

NTD20N06L厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NTD20N06L数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 NTD20N06L NTD20N06L数据手册

NTD20N06L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.648
7500+ ¥ 0.6372
12500+ ¥ 0.621
库存: 720000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1620
