NTTFS4985NF

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: NTTFS4985NF DFN5X6-8L
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) NTTFS4985NF

NTTFS4985NF概述

    NTTFS4985NF N-Channel MOSFET 技术手册概述

    1. 产品简介


    NTTFS4985NF 是由深圳华选阳电子有限公司生产的 N 沟道增强型 MOSFET。这款产品采用了先进的沟槽技术,旨在提供出色的 RDS(ON)(导通电阻)、低栅极电荷,并且能够在低至 4.5V 的栅源电压下正常工作。NTTFS4985NF 主要应用于电池保护、负载开关以及不间断电源等领域。

    2. 技术参数


    - 额定参数:
    - VDS(漏源电压):30V
    - VGS(栅源电压):±20V
    - ID(连续漏电流): 150A(25℃时)
    - IDM(脉冲漏电流): 160A
    - EAS(单脉冲雪崩能量): 180mJ
    - PD(总功耗): 187W(25℃时)
    - RθJA(结-壳热阻): 1.62℃/W
    - 静态参数:
    - RDS(ON)(导通电阻):
    - VGS=10V, ID=30A 时:≤2.4mΩ
    - VGS=4.5V, ID=15A 时:≤3.2mΩ
    - VGS(th)(栅阈值电压): 1.2V 至 2.5V
    - Qg(总栅极电荷): 4.5V 下: ≤150nC

    3. 产品特点和优势


    - 低导通电阻:RDS(ON) 最大仅为 2.4mΩ(VGS=10V),这使得器件在高功率应用中表现出色。
    - 低栅极电荷:低栅极电荷可以减少开关损耗,提高效率。
    - 高可靠性:采用先进的沟槽技术制造,确保高可靠性和耐用性。
    - 广泛应用:适用于电池保护、负载开关及不间断电源等多种应用场景。

    4. 应用案例和使用建议


    - 电池保护:作为电池管理系统的一部分,确保在异常情况下切断电池连接,保护电路安全。
    - 负载开关:用于控制设备中的负载,可以快速、可靠地接通或断开负载。
    - 不间断电源:为关键设备提供不间断供电,防止因电源故障导致的意外中断。
    使用建议:
    - 确保正确的栅极驱动电压,以避免误触发或无法正常工作。
    - 在高功率应用中注意散热设计,以确保器件稳定运行。

    5. 兼容性和支持

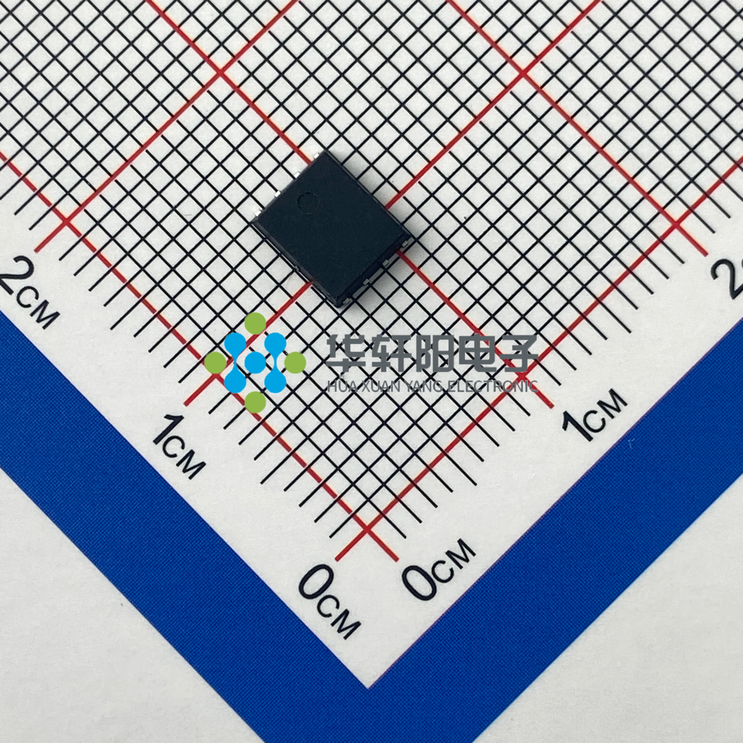

    NTTFS4985NF 封装形式为 DFN5X6-8L,易于安装且占用空间小。该产品符合业界标准,可与其他兼容的 MOSFET 和相关组件配套使用。深圳华选阳电子有限公司提供了详尽的技术支持文档和维护服务,确保用户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题一:无法正常启动
    - 解决方案:检查输入电压和栅极驱动信号是否正确。确保栅极电压高于 VGS(th)。
    - 问题二:过热
    - 解决方案:检查散热措施是否到位,如增加散热片或改进散热路径。
    - 问题三:导通电阻增大
    - 解决方案:检查工作条件是否超出最大额定值,并确保使用环境温度不超过极限。

    7. 总结和推荐


    NTTFS4985NF N 沟道 MOSFET 凭借其低导通电阻、低栅极电荷和广泛的应用范围,在高功率应用中表现出色。深圳华选阳电子有限公司提供了详尽的技术支持和可靠的售后保障,是值得信赖的选择。强烈推荐在电池保护、负载开关和不间断电源等应用中使用该产品。

NTTFS4985NF参数

参数
Vgs-栅源极电压 -
FET类型 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Vds-漏源极击穿电压 -
配置 -
最大功率耗散 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 -
通道数量 -

NTTFS4985NF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NTTFS4985NF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 NTTFS4985NF NTTFS4985NF数据手册

NTTFS4985NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.692
15000+ ¥ 1.6638
25000+ ¥ 1.6215
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 8460
