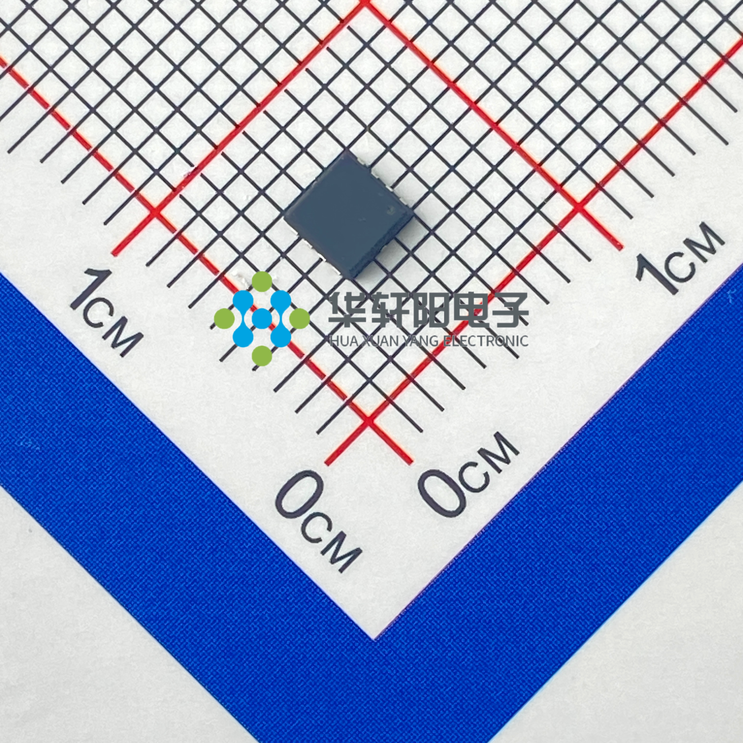

DMG7408SFG

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: DMG7408SFG DFN3X3-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) DMG7408SFG

DMG7408SFG概述

    DMG7408SFG MOSFET 技术手册详解

    1. 产品简介


    DMG7408SFG 是由 Shenzhen HuaXuanYang Electronics CO.,LTD 生产的一款 N 沟道增强型 MOSFET。其采用先进的沟槽技术,具有出色的导通电阻(RDS(ON))、低栅极电荷和最低导通电压可达 4.5V 的特点。这款 MOSFET 适用于电池保护、负载开关和其他开关应用。

    2. 技术参数


    - 额定参数
    - VDS(漏源电压):30V
    - VGS(栅源电压):±20V
    - 连续漏极电流,VGS@10V:20A(25℃时)
    - 脉冲漏极电流:38A
    - 单脉冲雪崩能量:28mJ
    - 环境温度范围:-55℃ 到 175℃
    - 最大热阻:36℃/W
    - 电气特性
    - 导通电阻(RDS(ON)):20mΩ(VGS=10V)
    - 输入电容(Ciss):490pF(VDS=15V, VGS=0V, f=1.0MHz)
    - 输出电容(Coss):79pF
    - 门极电荷(Qg):10nC(VDS=15V, ID=5.8A, VGS=10V)
    - 开启延迟时间(td(on)):6ns
    - 关闭延迟时间(td(off)):17ns

    3. 产品特点和优势


    - 先进的沟槽技术:提供出色的导通电阻(RDS(ON))和低栅极电荷。
    - 低导通电压:可降至 4.5V,使电路设计更灵活。
    - 高可靠性:支持高脉冲电流和雪崩能量,适用于苛刻的应用环境。
    - 广泛的温度范围:可在极端环境中可靠运行,存储温度范围达 -55℃ 至 175℃。

    4. 应用案例和使用建议


    - 电池保护:利用其低导通电阻和高电流能力,确保电池充电和放电的安全。
    - 负载开关:适用于各种需要快速开关的应用,如电机驱动。
    - 不间断电源(UPS):高雪崩能量使其能处理突发的大电流冲击,适用于关键负载的切换。
    使用建议:
    - 在电池保护电路中,确保正确设置栅极驱动电压,以达到最佳性能。
    - 在负载开关应用中,注意散热管理,避免长时间过载导致热失控。

    5. 兼容性和支持


    DMG7408SFG 采用 DFN3X3-8L 封装,与市场上常见的 PCB 设计兼容。Shenzhen HuaXuanYang Electronics CO.,LTD 提供全面的技术支持,包括样品申请、详细的设计指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 产品在高温下是否会失效?
    - A: 该 MOSFET 设计用于高温环境,最高工作温度可达 175℃。但需注意散热,避免长时间在极限温度下运行。
    - Q: 产品是否有寿命限制?
    - A: 虽然没有明确的寿命限制,但长期在高温度环境下工作会加速老化。建议定期进行健康检查和更换。

    7. 总结和推荐


    总结:DMG7408SFG MOSFET 结合了先进的沟槽技术和出色的电气性能,非常适合电池保护、负载开关和 UPS 等应用。其宽广的工作温度范围和高可靠性使其成为许多苛刻环境的理想选择。
    推荐:强烈推荐使用 DMG7408SFG MOSFET,特别是对于需要高性能、高可靠性的应用场景。其卓越的性能和广泛的支持使其在市场上具备极高的竞争力。

DMG7408SFG参数

参数
配置 -
最大功率耗散 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 -
通道数量 -
FET类型 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -

DMG7408SFG厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

DMG7408SFG数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 DMG7408SFG DMG7408SFG数据手册

DMG7408SFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.5508
15000+ ¥ 0.5416
25000+ ¥ 0.5279
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2754
