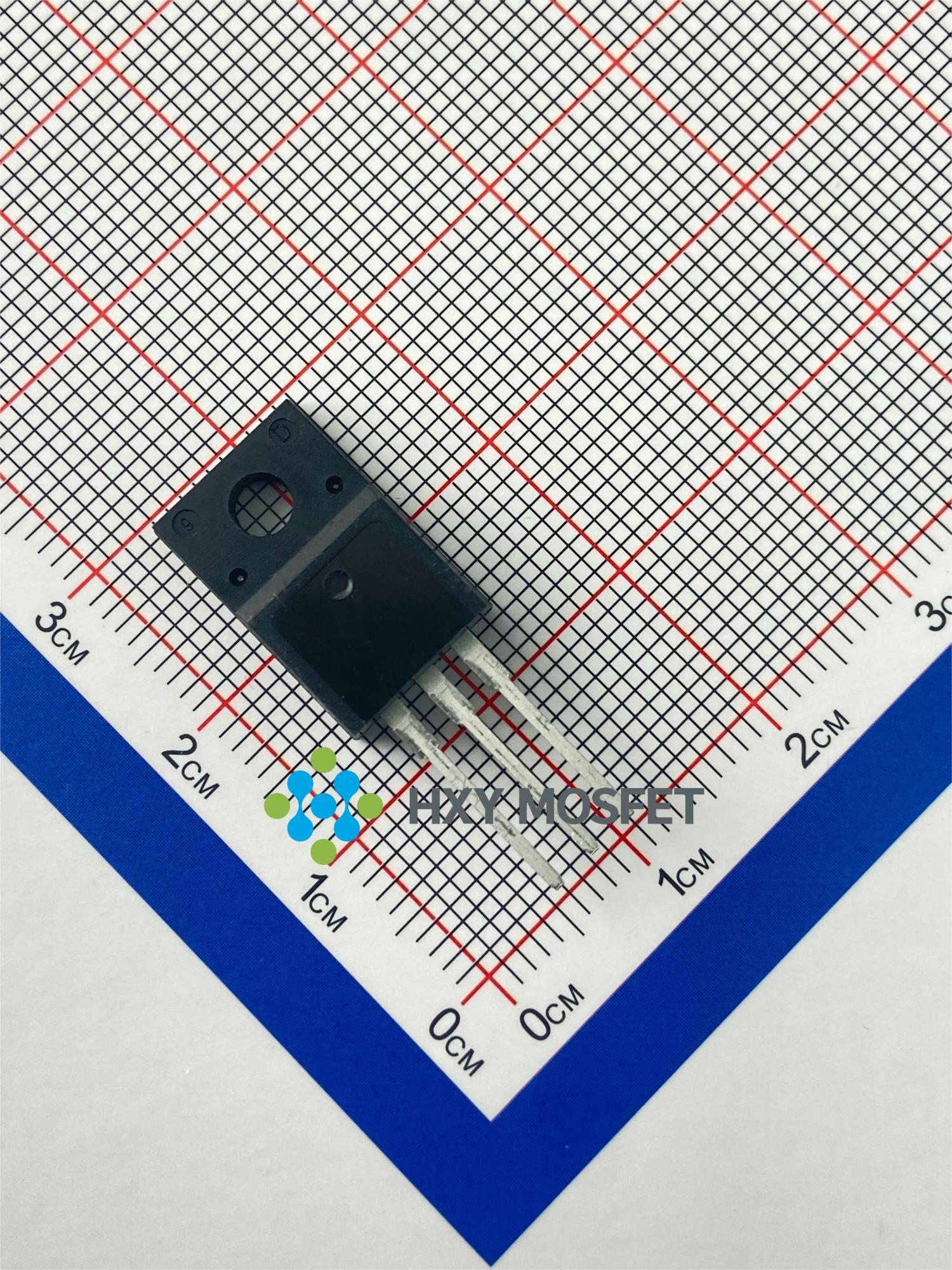

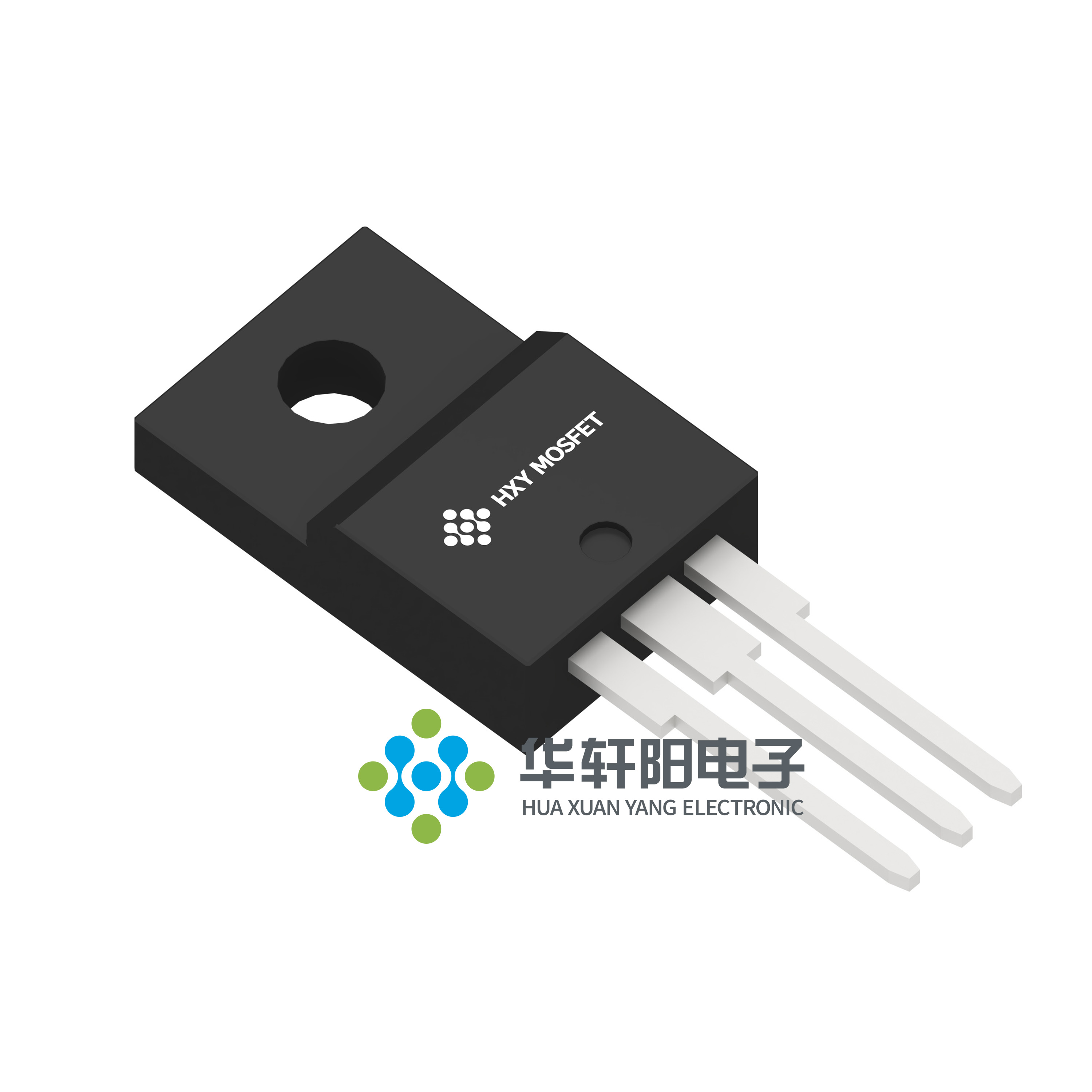

HXY7N65F

产品分类: 场效应管(MOSFET)
产品描述: 描述: 此款消费级N沟道MOSFET采用经典TO-220F封装,额定电压高达650V,连续电流可达7A,适用于高电压、大电流的电源转换与开关控制应用。为电子设备提供强大且稳定的功率管理解决方案。
供应商型号: HXY7N65F TO-220F
供应商: 云汉优选
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY7N65F

HXY7N65F概述

    HXY7N65F Silicon N-Channel Power MOSFET 技术手册

    产品简介


    HXY7N65F 是一款由 Shenzhen HuaXuanYang Electronics CO., Ltd. 生产的硅基 N 沟道功率 MOSFET。这种器件可以广泛应用于电源适配器和充电器中的功率开关电路。HXY7N65F 的封装形式为 TO-220F,符合 RoHS 标准,适用于系统的小型化设计及提高效率。

    技术参数


    - 额定电压:VDS = 650V
    - 连续漏极电流:ID@TC=25℃ = 7A, ID@TC=100℃ = 4.4A
    - 脉冲漏极电流:IDM = 28A
    - 总功耗:PD@TC=25℃ = 35W
    - 单脉冲雪崩能量:EAS = 350mJ
    - 存储温度范围:TSTG = -45°C to 125°C
    - 工作结温范围:TJ = -45°C to 125°C

    产品特点和优势


    HXY7N65F 的主要优势在于其低导通电阻(RDS(ON) < 1.4Ω@VGS=10V),这使得它在高效率转换应用中表现出色。同时,它的最大栅源电压达到 +30V,确保了更高的安全性和稳定性。此外,HXY7N65F 的封装形式 TO-220F 方便安装和散热,适合多种应用场景。

    应用案例和使用建议


    HXY7N65F 在电源适配器和充电器的功率开关电路中表现出色。例如,在一个典型的电源适配器设计中,HXY7N65F 可以作为主开关管来实现高效率的能量转换。在实际使用时,建议注意以下几个方面:
    - 确保工作温度不超过其规定的范围,避免过热损坏。
    - 适当增加散热片,以确保长时间工作的稳定性和可靠性。

    兼容性和支持


    HXY7N65F 与其他同类电子元器件具有良好的兼容性,可以无缝集成到现有的设计中。Shenzhen HuaXuanYang Electronics 提供了详尽的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:HXY7N65F 的最大额定电压是多少?
    - 答:HXY7N65F 的最大额定电压为 650V。

    2. 问:在高温度环境下,HXY7N65F 的连续漏极电流会如何变化?
    - 答:在 100°C 温度下,HXY7N65F 的连续漏极电流降低至 4.4A。
    3. 问:如何判断 HXY7N65F 是否发生雪崩击穿?
    - 答:可以通过监测输出电流和电压来判断是否发生雪崩击穿,如果电流和电压出现异常波动,则可能发生了雪崩击穿。

    总结和推荐


    HXY7N65F 是一款高性能的硅基 N 沟道功率 MOSFET,特别适合用于需要高效率和高可靠性的电源适配器和充电器应用。其出色的导通电阻、较高的工作温度范围和优良的兼容性使其在市场上具有很强的竞争力。我们强烈推荐在需要高效率和高可靠性的应用场景中使用 HXY7N65F。
    以上是关于 HXY7N65F 的详细介绍,希望对您的设计和应用提供有价值的参考。

HXY7N65F参数

参数
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 1.4Ω@ 10V
配置 -
栅极电荷 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 7A
Vds-漏源极击穿电压 -
FET类型 -
通用封装 TO-220F

HXY7N65F厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXY7N65F数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 HXY7N65F HXY7N65F数据手册

HXY7N65F封装设计

查看详情并下载
Symbol
Footprint
3D Model
