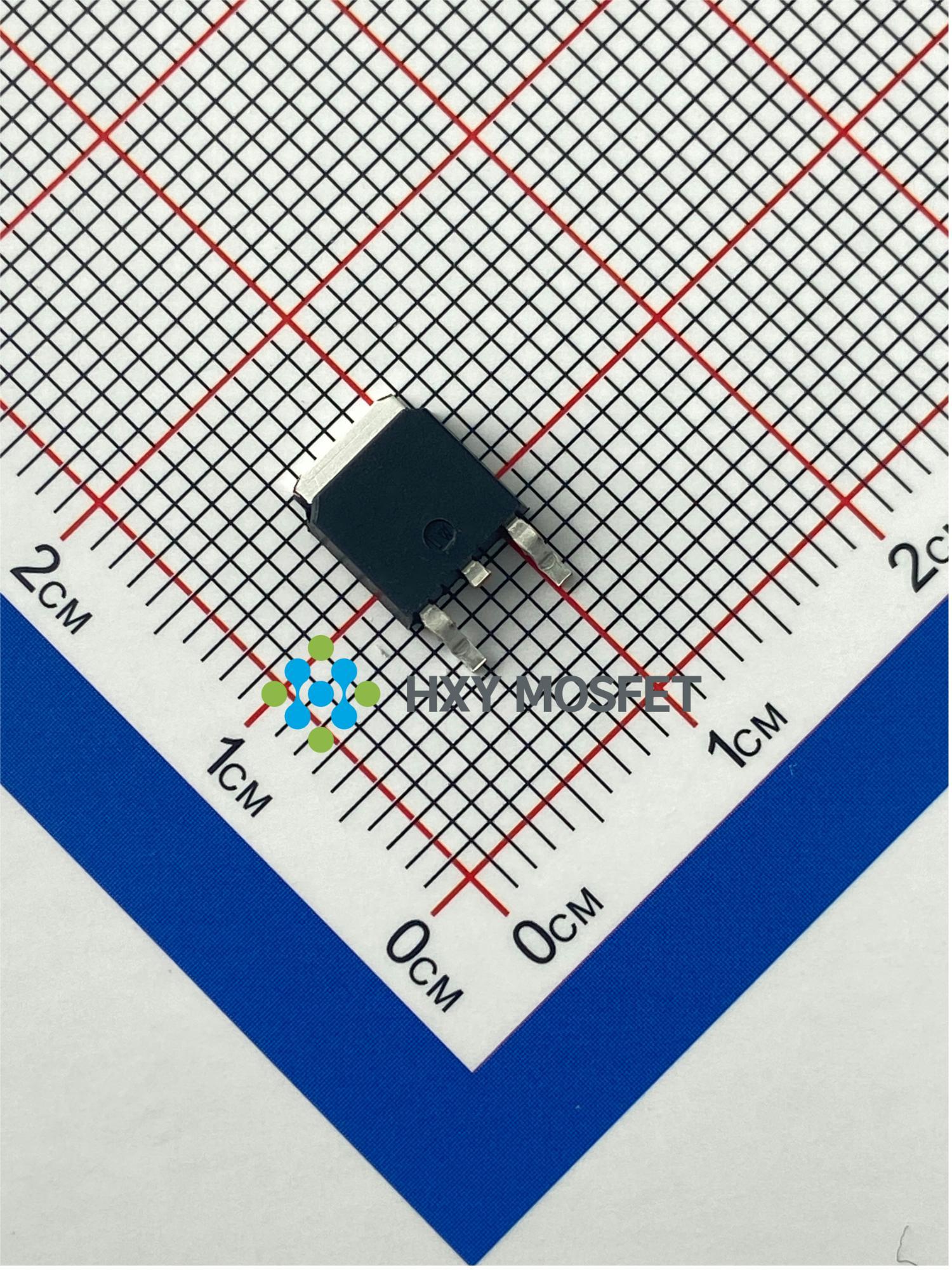

IRLR3410TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 描述: 此款消费级N沟道MOSFET采用TO-252-2L封装,额定电压100V,连续电流高达15A,适用于各类电源转换、负载开关控制以及低至中等功率电子设备的高效能电路设计。
供应商型号: IRLR3410TRPBF TO-252-2L
供应商: 国内现货
标准整包数: 2500
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) IRLR3410TRPBF

IRLR3410TRPBF概述


    产品简介


    产品类型: IRLR3410TRPBF 是一款由 Shenzhen HuaXuanYang Electronics CO.,LTD 生产的 N-Channel Enhancement Mode MOSFET(N沟道增强型金属氧化物半导体场效应晶体管)。
    主要功能: 这款MOSFET采用先进的沟槽技术设计,具有极低的导通电阻(RDS(ON))和低栅极电荷,适用于多种电力转换和开关应用。
    应用领域: 广泛应用于电源开关、DC/DC转换器等领域。

    技术参数


    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDS | 漏源电压 100 | V |
    | VGS | 栅源电压 | ±20 ±20 | V |
    | ID | 漏极连续电流 | 3 | 15 A |
    | RDS(ON) | 导通电阻 112 mΩ |
    | EAS | 单脉冲雪崩能量 6.1 mJ |
    | PD | 总功耗 2 | 34.7 | W |
    | RθJA | 结-环境热阻 62 ℃/W |
    | RθJC | 结-壳热阻 3.6 ℃/W |

    产品特点和优势


    - 高可靠性: 采用先进的沟槽技术,确保高可靠性。
    - 低功耗: 导通电阻低至112mΩ,极大降低损耗。
    - 宽工作温度范围: 存储温度范围为-55℃到150℃,确保在极端条件下稳定运行。
    - 低栅极电荷: 栅极电荷仅为26.2nC,适合高频应用。

    应用案例和使用建议


    应用案例:
    - 在电源开关和DC/DC转换器中使用,确保稳定的电压转换。
    - 在汽车电子系统和工业控制设备中作为关键组件,保证高效能。
    使用建议:
    - 在高温环境下使用时,确保散热良好,以防止过热损坏。
    - 选择合适的驱动电路,以减少漏极电流对栅极的影响。

    兼容性和支持


    兼容性:
    - 与标准的TO-252-2封装兼容,方便安装和替换。
    - 支持多种电力转换设备,确保广泛适用性。
    支持和维护:
    - Shenzhen HuaXuanYang Electronics 提供详尽的技术文档和支持服务。
    - 客户可以在官网获取最新的产品更新和技术支持信息。

    常见问题与解决方案


    问题1: 导通电阻过高导致发热严重。
    - 解决方案: 确保电路设计合理,优化散热措施,避免长时间超过额定工作条件运行。
    问题2: 雪崩能量不足导致器件损坏。
    - 解决方案: 仔细检查负载条件,选择合适的保护电路,如TVS二极管,防止过压现象。

    总结和推荐


    总体评价: IRLR3410TRPBF MOSFET 在导通电阻、工作温度范围和可靠性方面表现出色,是一款非常适合电力转换和开关应用的理想选择。
    推荐结论: 强烈推荐用于需要高效、可靠电力转换的应用场合,尤其是电源开关和DC/DC转换器中。

IRLR3410TRPBF参数

参数
通道数量 -
Vgs-栅源极电压 20V
最大功率耗散 34.7W
Rds(On)-漏源导通电阻 4.23nF@15V
Ciss-不同 Vds 时的输入最大电容 1.535nF
配置 -
栅极电荷 24nC@ 10V
Vds-漏源极击穿电压 100V
FET类型 2个N沟道
Id-连续漏极电流 15A
Vgs(th)-栅源极阈值电压 2.5V
通用封装 TO-252-2L

IRLR3410TRPBF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

IRLR3410TRPBF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 IRLR3410TRPBF IRLR3410TRPBF数据手册

IRLR3410TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.648
7500+ ¥ 0.6372
12500+ ¥ 0.621
库存: 720000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1620
