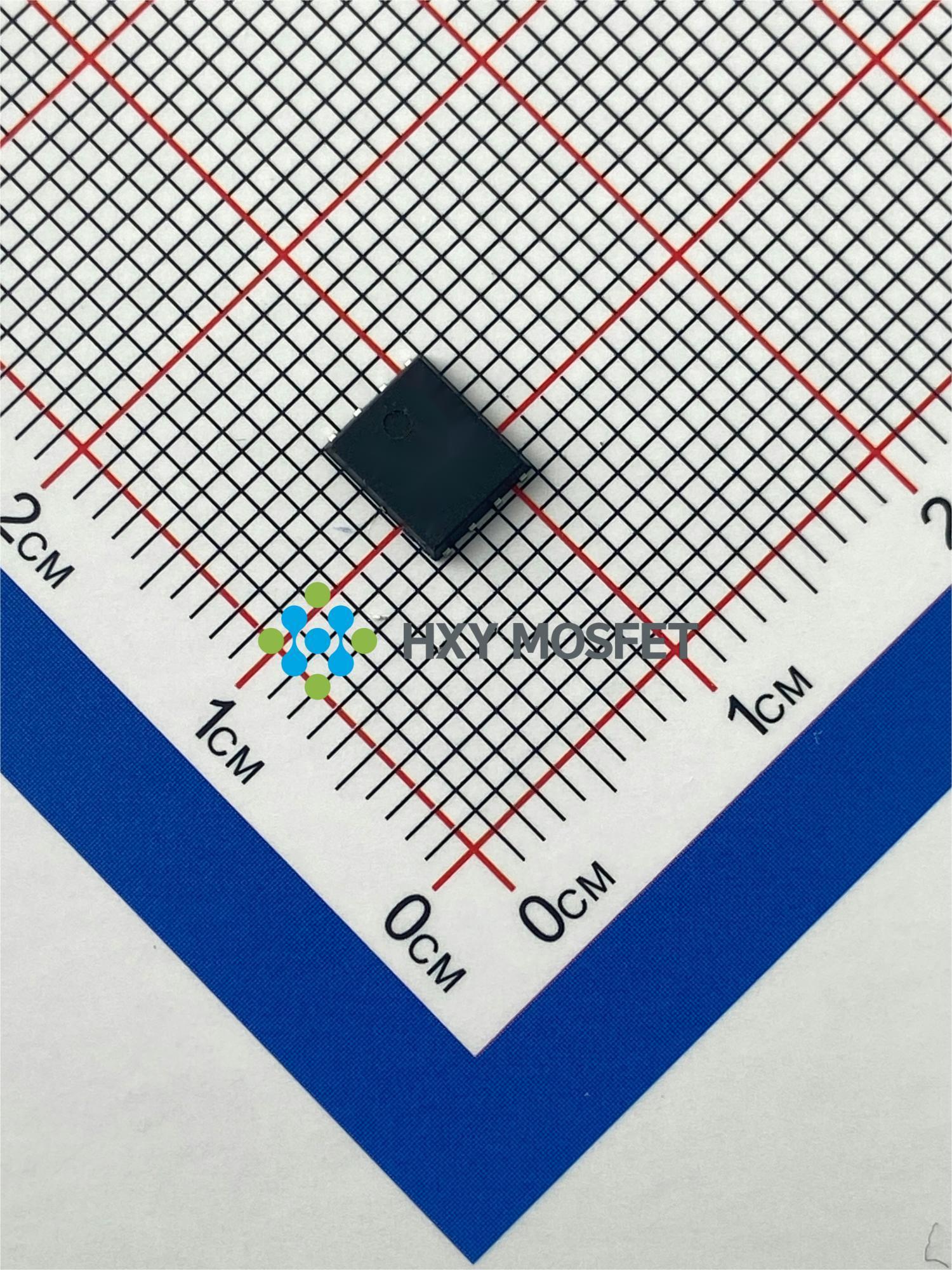

HXY50N04NF

产品分类: 场效应管(MOSFET)
产品描述: 描述: 这款消费级N沟道MOSFET采用DFN5X6-8L封装,额定电压40V,连续电流可达50A。适用于高效率电源转换、电机驱动及电池管理系统,具备出色的散热性能与紧凑尺寸,是现代电子产品理想的小型化、高性能解决方案。
供应商型号: HXY50N04NF DFN5X6-8L
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY50N04NF

HXY50N04NF概述

    HXY50N04NF N-Channel MOSFET 技术手册

    产品简介


    HXY50N04NF 是由深圳市华轩阳电子有限公司生产的 N 沟道增强型 MOSFET(金属氧化物半导体场效应晶体管)。这款电子元器件采用了先进的沟槽技术,提供了出色的 RDS(ON)(导通电阻)、低门极电荷和可操作性,即使在低至 4.5V 的栅极电压下也能正常工作。此款 MOSFET 适用于电池保护和其他开关应用。

    技术参数


    - 型号:HXY50N04NF
    - 封装:DFN5X6-8L
    - 最大耐压:VDS = 40V
    - 最大连续漏电流:ID@TC=25℃时为 50A,ID@TC=100℃时为 38A
    - 脉冲漏电流:IDM = 160A
    - 单脉冲雪崩能量:EAS = 50mJ
    - 栅极源极电压:VGS = ±20V
    - 导通电阻:RDS(ON) < 14mΩ(VGS=10V)
    - 存储温度范围:TSTG = -55 至 175℃
    - 工作结温范围:TJ = -55 至 175℃

    产品特点和优势


    HXY50N04NF 具备多种显著的优势:
    - 低导通电阻:RDS(ON) < 14mΩ,适用于需要高效转换的应用。
    - 高耐压能力:最高可承受 40V 的电压,适用于各种高压应用。
    - 大电流处理能力:可连续处理高达 50A 的电流,适用于重载负载切换。
    - 低门极电荷:低门极电荷确保快速开关速度,减少功耗。

    应用案例和使用建议


    HXY50N04NF 主要应用于电池保护电路和负载开关电路中。例如,在电池保护电路中,它可以有效地控制电流流动,防止过流和短路现象。在负载开关电路中,它能够迅速响应信号变化,实现精确的电源控制。对于设计者来说,合理选择外部电路参数和适当的散热措施是保证其稳定运行的关键。

    兼容性和支持


    HXY50N04NF 封装形式为 DFN5X6-8L,符合业界标准,易于与现有系统集成。深圳市华轩阳电子有限公司为其提供技术支持,包括产品咨询、故障排查及定制化服务,确保客户能充分利用其优异性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导通电阻异常增加 | 检查连接线路是否有断开或虚焊情况,确认供电电压是否符合要求。 |
    | 高温下工作稳定性差 | 改进散热措施,如加装散热片或采用更好的散热材料。 |
    | 开关速度慢 | 确认门极驱动电路是否足够强,必要时更换更强的驱动器。 |

    总结和推荐


    综上所述,HXY50N04NF N 沟道增强型 MOSFET 是一款高性能、高可靠性的电子元器件,特别适合于需要低损耗、高效率和快速响应的应用场合。其出色的技术指标和广泛的适用范围使其在市场上具备很强的竞争力。因此,我们强烈推荐设计师和工程师选用 HXY50N04NF 进行电路设计和开发。

HXY50N04NF参数

参数
FET类型 -
Id-连续漏极电流 50A
Vgs-栅源极电压 -
配置 -
通道数量 -
栅极电荷 -
Rds(On)-漏源导通电阻 7mΩ@ 10V,30A
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 -

HXY50N04NF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXY50N04NF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 HXY50N04NF HXY50N04NF数据手册

HXY50N04NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
